Optimum卡式胶筒系统
气管接口
尾盖
锁扣
锁扣槽
防滑螺纹
透明筒壁便于观察液位
套筒
胶筒
头塞
0 锥度筒壁
活塞上的气道能确保气体的排出
Optimum系列卡式胶筒和套筒设计成为一个完整的集成化的系统, 可在流体装入和点胶过程中
降低成本、增加收益。
卡式胶筒系统是针对于供料容积要求大于55cc的应用所设计的。可供选择的规格与参数分别
为2.5盎司、6盎司、12盎司、20盎司和32盎司。可用于长时间操作或目测操作。
特性和优点
• 极优的透明度, 可通过目测确认流体液面高度
• 高度的耐冲击性和尺寸的稳定性
• ZeroDraft
™
的设计确保了胶筒内径从上到下保持一致
• 胶筒材质对广泛的流体有极好的化学兼容性
• 根据不同的流体需求有透明、黑色、琥珀色、绿色和白色可选
• 白色卡式胶筒由专有配方注塑而成, 拥有更好的耐低温性
7
www.nordsonefd.cn china@nordsonefd.com China: +86 (21) 3866 9006 Singapore: +65 6796 9522 sin-mal@nordsonefd.com

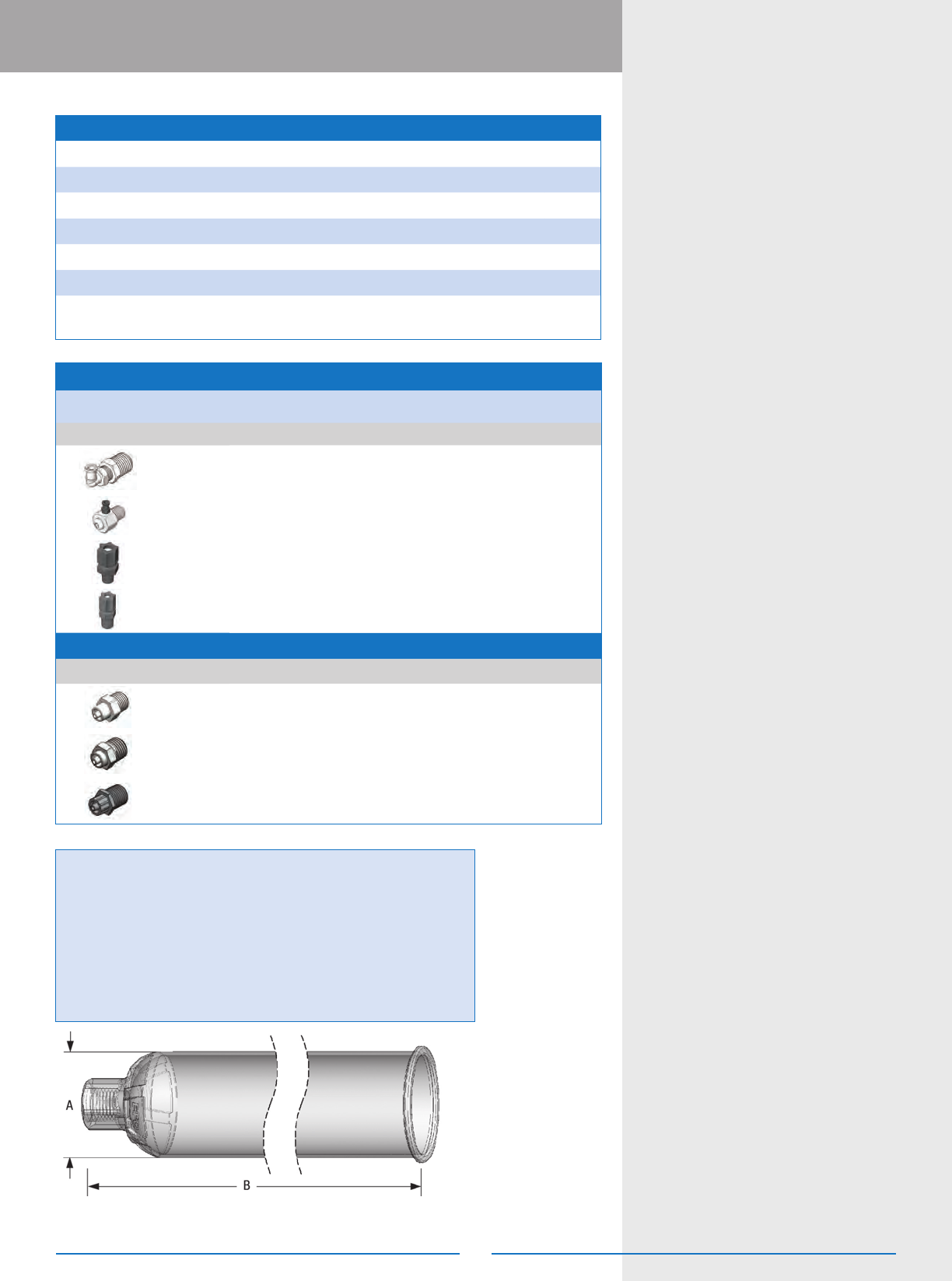

Optimum卡式胶筒系统
备注: 此为标准数据, 可能会因为实际状况而有所变动。
胶筒尺寸
规格 A B
2.5 oz (75 ml) 43.2 毫米 (1.70 英寸) 98.8 毫米 (3.89 英寸)
6 oz (180 ml) 43.2 毫米 (1.70 英寸) 181.5 毫米 (7.15 英寸)
12 oz (360 ml) 43.2 毫米 (1.70 英寸) 314.3 毫米 (12.38 英寸)
20 oz (600 ml) 68.3 毫米 (2.69 英寸) 249.7 毫米 (9.83 英寸)
32 oz (960 ml) 68.3 毫米 (2.69 英寸) 346.4 毫米 (13.69 英寸)
卡式胶筒
规格 透明 白色 琥珀色 黑色 绿色 数量
2.5 oz (75 ml) 7012389 n/a 7012390 7012391 7014167 25
6 oz (180 ml) 7012398 7361311 7012399 7012400 7014170 25
12 oz (360 ml) 7012407 7029498 7012408 7012409 7014173 25
20 oz (600 ml) 7012416 7028361 7012736 7013878 7014176 10
32 oz (960 ml) 7014088 7028392 7014089 7014091 7014090 10
透明针筒适用于大部分通用流体; 琥珀色针筒适用于UV胶等光敏性胶
(*可屏蔽最大波长为550毫米); 黑色针筒可屏蔽所有光线。
卡式胶筒接头
适用于内螺纹和外螺纹的卡式胶筒。 关于卡式胶筒的喷嘴, 请参见精密点胶针头部分。
物料图形 产品编码 材质 描述
7022420
尼龙 转接头: 1/4 NPT x 鲁尔接头、90°
7022415
不锈钢 转接头: 1/4 NPT x 鲁尔接头
7017020
黑色聚丙烯 转接头: 1/4 NPT x 3/8口径料管
7017014
黑色聚丙烯 转接头: 1/4 NPT x 1/4口径料管
针头转接头
物料图形 产品编码 材质 描述
7016941
聚丙烯 1/4 NPT 标准卡式针头转接头
7016945
镀镍铜
1/4 NPT 特殊针头转接头、适用于725D、 725DA系
列、 725HF-SS、 736HPA-NV 和卡式胶筒
7016948
黑色聚丙烯 1/4 NPT针头转接头
卡式胶筒系统
8
www.nordsonefd.cn china@nordsonefd.com China: +86 (21) 3866 9006 Singapore: +65 6796 9522 sin-mal@nordsonefd.com

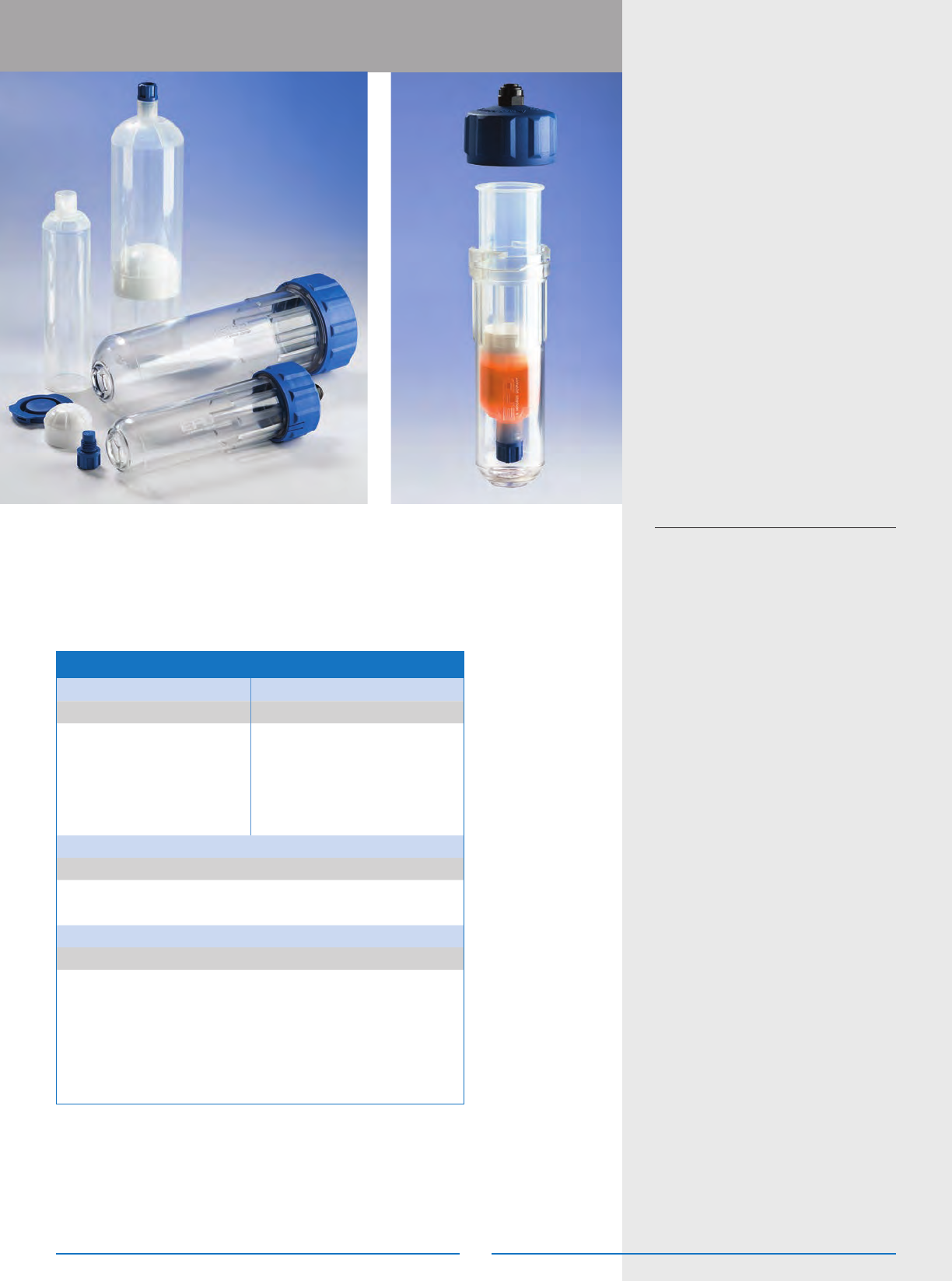

Optimum卡式胶筒系统
套筒系统
套筒系统
*
套筒筒身
产品编码 规格与参数 产品编码 规格与参数
7012430 2.5 oz (75 ml) 7013857 2.5 oz (75 ml)
7012433 6 oz (180 ml) 7013858 6 oz (180 ml)
7012436 12 oz (360 ml) 7013859 12 oz (360 ml)
7012439 20 oz (600 ml) 7013860 20 oz (600 ml)
7013899 32 oz (960 ml) 7013900 32 oz (960 ml)
套筒盖组件
产品编码 规格与参数
7012531
2.5、6、12 oz (75、180、360 ml)
20、32 oz (600、960 ml)
7012532
套筒盖O型圈工具包
产品编码 材质 规格与参数
7014373 Buna
2.5、6、12 oz (75、180、360 ml)
7026914 EPR
2.5、6、12 oz (75、180、360 ml)
7026915 Viton
2.5、6、12 oz (75、180、360 ml)
7014372 Buna
20、32 oz (600、960 ml)
7026916 EPR
20、32 oz (600、960 ml)
7026917 Viton
20、32 oz (600、960 ml)
Optimum卡式胶筒套筒是以过滤后的高张力树脂注模而成, 保证了很高的通透性, 以方便点
胶过程中对液位的观察。明显的突出状条纹经人体工程学原理设计, 为盖子的安装提供了
便利。
套筒盖配有锁定片。旋转进入套筒筒身的定位槽后, 可听到“咔嗒”声响, 表示盖子已紧固
到位。针筒盖顶部采用推入式空气管接头代替卡口式转接头。
*注: 关于配有100psi和15psi调压表的套筒系统, 请参见压力罐、储液罐和泵部分。
套筒盖O型圈有三种不同材质可供选择。请根据您使用的流体选择最为适当款型。
默认的O型圈材质为丁纳橡胶。
卡式胶筒套筒系统
