Optimum卡式胶筒系统
备注: 此为标准数据, 可能会因为实际状况而有所变动。
胶筒尺寸
规格 A B
2.5 oz (75 ml) 43.2 毫米 (1.70 英寸) 98.8 毫米 (3.89 英寸)
6 oz (180 ml) 43.2 毫米 (1.70 英寸) 181.5 毫米 (7.15 英寸)
12 oz (360 ml) 43.2 毫米 (1.70 英寸) 314.3 毫米 (12.38 英寸)
20 oz (600 ml) 68.3 毫米 (2.69 英寸) 249.7 毫米 (9.83 英寸)
32 oz (960 ml) 68.3 毫米 (2.69 英寸) 346.4 毫米 (13.69 英寸)
卡式胶筒
规格 透明 白色 琥珀色 黑色 绿色 数量
2.5 oz (75 ml) 7012389 n/a 7012390 7012391 7014167 25
6 oz (180 ml) 7012398 7361311 7012399 7012400 7014170 25
12 oz (360 ml) 7012407 7029498 7012408 7012409 7014173 25
20 oz (600 ml) 7012416 7028361 7012736 7013878 7014176 10
32 oz (960 ml) 7014088 7028392 7014089 7014091 7014090 10
透明针筒适用于大部分通用流体; 琥珀色针筒适用于UV胶等光敏性胶
(*可屏蔽最大波长为550毫米); 黑色针筒可屏蔽所有光线。
卡式胶筒接头
适用于内螺纹和外螺纹的卡式胶筒。 关于卡式胶筒的喷嘴, 请参见精密点胶针头部分。
物料图形 产品编码 材质 描述
7022420
尼龙 转接头: 1/4 NPT x 鲁尔接头、90°
7022415
不锈钢 转接头: 1/4 NPT x 鲁尔接头
7017020
黑色聚丙烯 转接头: 1/4 NPT x 3/8口径料管
7017014
黑色聚丙烯 转接头: 1/4 NPT x 1/4口径料管
针头转接头
物料图形 产品编码 材质 描述
7016941
聚丙烯 1/4 NPT 标准卡式针头转接头
7016945
镀镍铜
1/4 NPT 特殊针头转接头、适用于725D、 725DA系
列、 725HF-SS、 736HPA-NV 和卡式胶筒
7016948
黑色聚丙烯 1/4 NPT针头转接头
卡式胶筒系统
8
www.nordsonefd.cn china@nordsonefd.com China: +86 (21) 3866 9006 Singapore: +65 6796 9522 sin-mal@nordsonefd.com
Optimum卡式胶筒系统
套筒系统
套筒系统
*
套筒筒身
产品编码 规格与参数 产品编码 规格与参数
7012430 2.5 oz (75 ml) 7013857 2.5 oz (75 ml)
7012433 6 oz (180 ml) 7013858 6 oz (180 ml)
7012436 12 oz (360 ml) 7013859 12 oz (360 ml)
7012439 20 oz (600 ml) 7013860 20 oz (600 ml)
7013899 32 oz (960 ml) 7013900 32 oz (960 ml)
套筒盖组件
产品编码 规格与参数
7012531
2.5、6、12 oz (75、180、360 ml)
20、32 oz (600、960 ml)
7012532
套筒盖O型圈工具包
产品编码 材质 规格与参数
7014373 Buna
2.5、6、12 oz (75、180、360 ml)
7026914 EPR
2.5、6、12 oz (75、180、360 ml)
7026915 Viton
2.5、6、12 oz (75、180、360 ml)
7014372 Buna
20、32 oz (600、960 ml)
7026916 EPR
20、32 oz (600、960 ml)
7026917 Viton
20、32 oz (600、960 ml)
Optimum卡式胶筒套筒是以过滤后的高张力树脂注模而成, 保证了很高的通透性, 以方便点
胶过程中对液位的观察。明显的突出状条纹经人体工程学原理设计, 为盖子的安装提供了
便利。
套筒盖配有锁定片。旋转进入套筒筒身的定位槽后, 可听到“咔嗒”声响, 表示盖子已紧固
到位。针筒盖顶部采用推入式空气管接头代替卡口式转接头。
*注: 关于配有100psi和15psi调压表的套筒系统, 请参见压力罐、储液罐和泵部分。
套筒盖O型圈有三种不同材质可供选择。请根据您使用的流体选择最为适当款型。
默认的O型圈材质为丁纳橡胶。
卡式胶筒套筒系统
“EFD是我们最优秀的供应商 — 反应迅
速、服务专业、产品尖端。”
– 胶粘剂厂商
9
www.nordsonefd.cn china@nordsonefd.com China: +86 (21) 3866 9006 Singapore: +65 6796 9522 sin-mal@nordsonefd.com
Optimum卡式胶筒系统

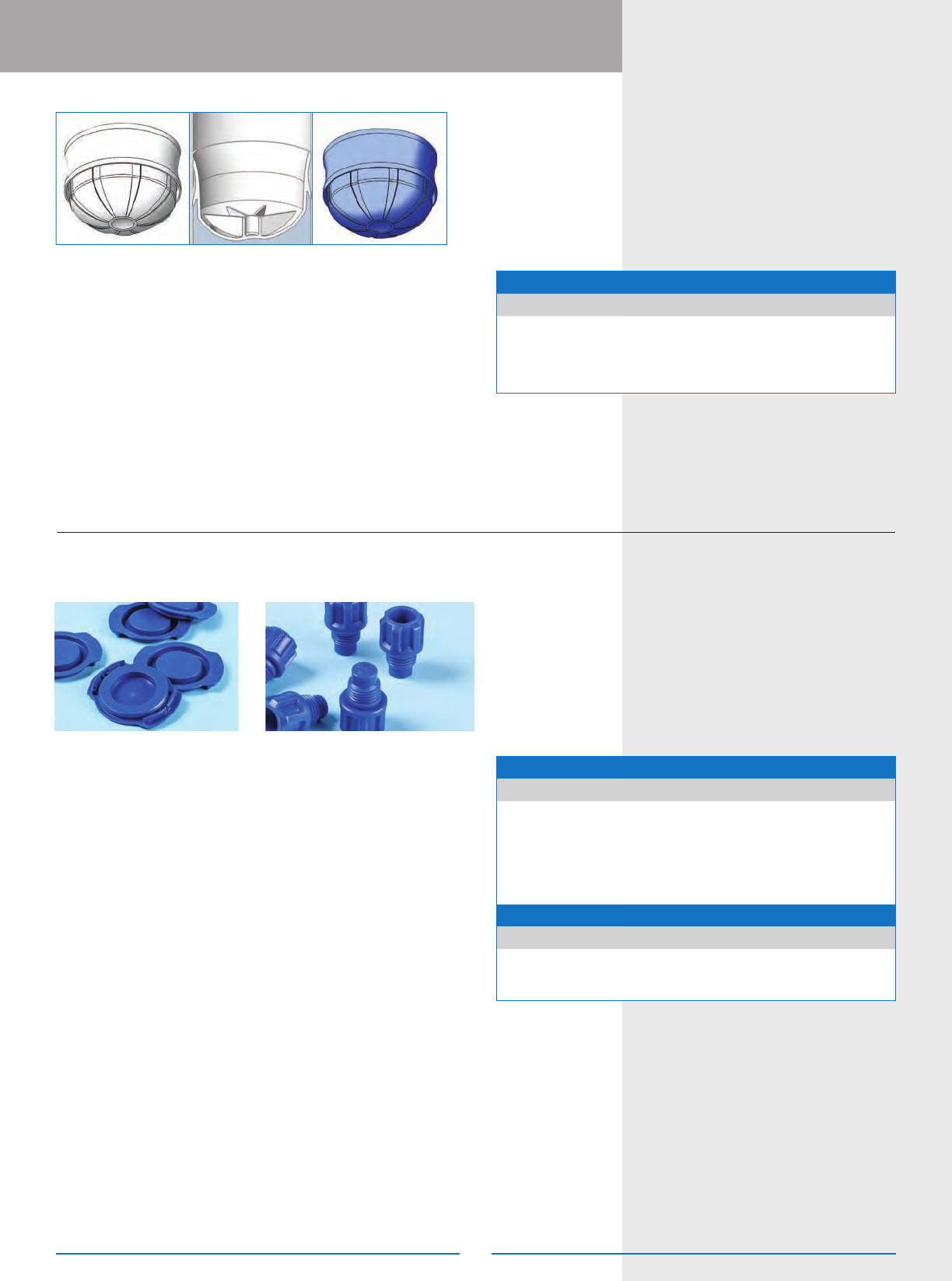

Optimum活塞是用高强度聚丙烯材料注塑而成, 活塞与胶筒内壁的上
下一致的完美配合, 使之能作平滑无任何障碍的运动, 从而确保了流
体在装胶和点胶过程中的一致性。
活塞上独特的通道有助于排出加液时产生的空气, 削减了离心排气
的必要性。采用双刮刀设计, 避免了材料的浪费和残留, 从而降低了
生产成本, 简化了废胶筒的处理操作。
蓝色活塞具有较小的前缘刮刀。较松的贴合能够为稠厚流体应用减
少滴漏或拉丝, 其醒目的颜色也能够便于识别活塞在卡式胶筒内的
位置。
尾盖扣入胶筒末端形成了有效的气密式的密封, 以防止出现流体的
泄漏和污染。依靠中间按钮使针筒盖压紧针筒壁, 形成一个正压空
气密封。
自动排气的头塞具有大面积的棱纹手握区域, 便于手动安装。精密
注塑的螺纹和锥形底座都保证了高度密封性。
卡式胶筒活塞
卡式胶筒头尾盖
卡式胶筒尾盖
产品编码 规格与参数 颜色 单盒数量
7012423
2.5、6、12 oz (75、180、360 ml) 蓝色
25
7014475
2.5、6、12 oz (75、180、360 ml) 绿色
25
7012425
20、32 oz (600、960 ml) 蓝色
10
7014474
20、32 oz (600、960 ml) 绿色
10
卡式胶筒头塞
产品编码 规格与参数 颜色 单盒数量
7012427
统一尺寸 蓝色
25
7014476
统一尺寸 绿色
25
卡式胶筒活塞
产品编码 规格与参数 颜色 单盒数量
7012419
2.5、6、12 oz (75、180、360 ml) 白色
25
7362087
2.5、6、12 oz (75、180、360 ml) 蓝色
25
7012421
20、32 oz (600、960 ml) 白色
10
