48.MFU-3LE 本体(QPD)
48.MFU-3LE Body(QPD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
83 K2023E 2 CASTER ｷｬｽﾀ KHN-75-PH
84 S2064M 1 SEAL, DUST ｼｰﾙ ﾀﾞｽﾄ TM-97N,No.30 4m
85 T21254 4 HINGE 蝶番 TH-78SUS.NO.2
87 KPD3090 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
88 . 1 PANEL CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ SKP-5310
89 K2108A 1 BOARD 基板 CφNI/F8902-0
90 K2109A 1 BOARD 基板 CφNI/F8903-0
91 K2110A 1 BOARD 基板 CφNI/F8904-0
92 K2112A 1 BOARD 基板 CφNI/F8906-0
93 K2113A 1 BOARD 基板 CφNI/F8907-0
94 K2115A 1 BOARD 基板 CφNI/F8908-0
95 K5051H 37 CONNECTOR ｺﾈｸﾀ HR10A-7R-6SB
96 A4043A 1 ELBOW ｴﾙﾎﾞ PL6-01
97 S5021M 37 SOCKET ｿｹｯﾄ SMK-015
98 N1076A 24 NUT, HEX ﾅｯﾄ 六角 M3
99 N4024A 24 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X12L
100 K5208A 3 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
101 K5203A 6 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
102 PPD0130 3 STAND ｽﾀﾝﾄﾞ H=950,965 (Specifed part selection)
103 PPD0460 2 STAND ｽﾀﾝﾄﾞ H=950,965 (Specifed part selection)
104 H5381A 3 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X145L
105 PPD0100 3 SPACER ｽﾍﾟｰｻ H=950,965 (Specifed part selection)
･
IP-ⅢE PARTS LIST ver11 48 - 4
48.MFU-3LE 本体(QPD)
48.MFU-3LE Body(QPD)
IP-
III
E PARTS LIST ver11

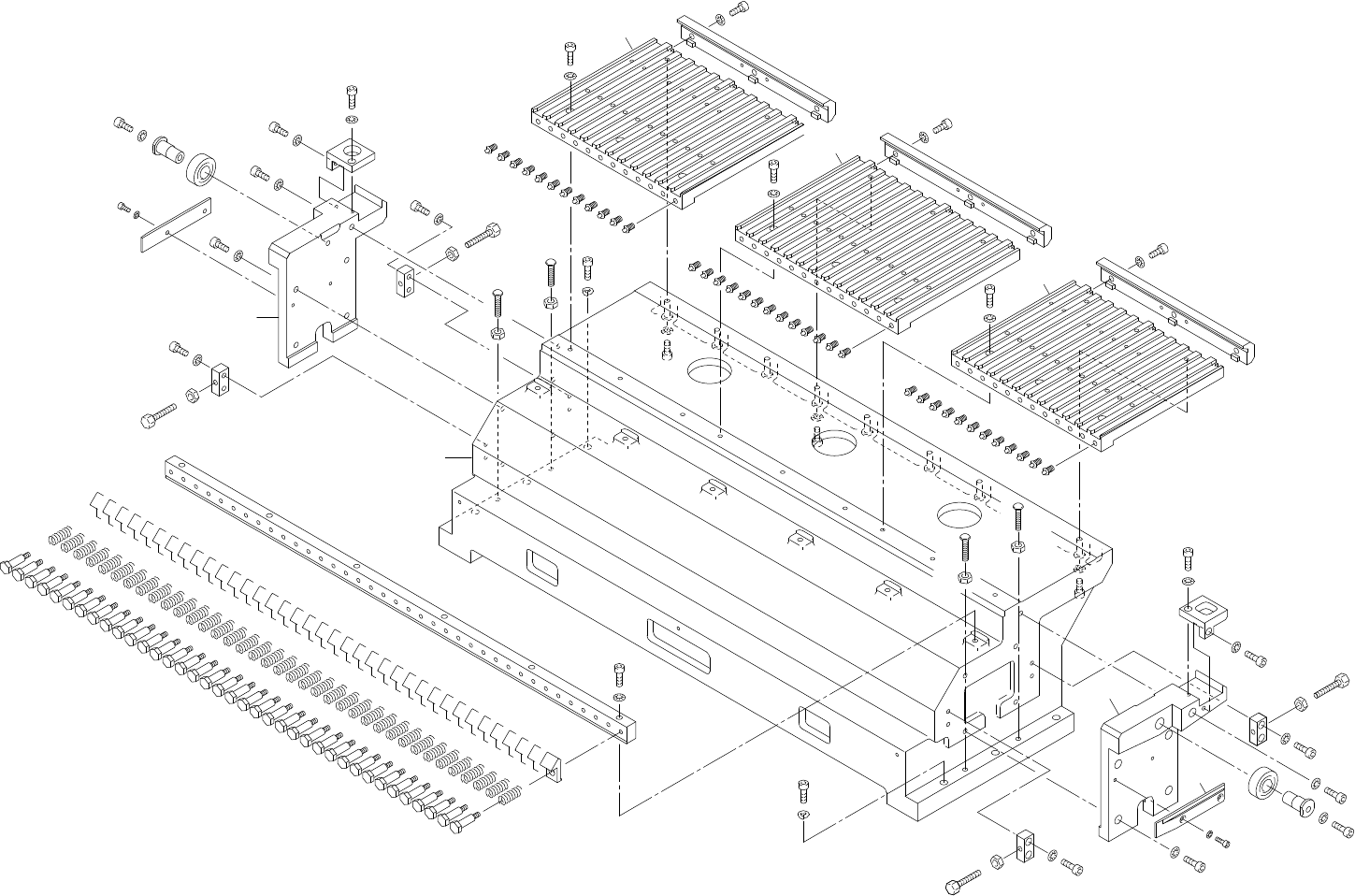

49.MFU-3LE フィーダセット部(QPD)
49.MFU-3LE Feeder Set(QPD)
49 - 1
49.MFU-3LE フィーダセット部(QPD)
49.MFU-3LE Feeder Set(QPD)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x6
30
24
7
1
3
2
28
23
15
25
33
22
27
24
31
26
35
19
14
20
16
24
29
24
31
25
33
15
22
27
25
34
10
25
34
25
30
21
17
21
17
4
34
25
8
24
31
5
4
34
25
11
24
31
6
4
8
24
31
5
25
34
25
30
25
30
23
28
21
17
21
17
25
33
22
27
15
15
24
31
22
27
25
34
25
34
9
24
31
20
16
24
31
24
31
18
26
35
13
12
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
49.MFU-3LE ﾌｨｰﾀﾞｾｯﾄ部(QPD)
49.MFU-3LE Feeder set(QPD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 IPA5411 37 CLIPPER ｸﾗﾝﾊﾟ
2 IPA5421 37 BOLT ﾎﾞﾙﾄ
3 IPA5430 37 SPRING ｽﾌﾟﾘﾝｸﾞ
4 IPA5460 37 PIN ﾋﾟﾝ
5 KPD3046 2 PLATE ﾌﾟﾚｰﾄ
6 KPD3055 1 PLATE ﾌﾟﾚｰﾄ
7 KPD3080 1 PLATE ﾌﾟﾚｰﾄ
8 KPD3122 2 CLIPPER ｸﾗﾝﾊﾟ
9 KPD3192 1 PLATE ﾌﾟﾚｰﾄ
10 KPD3381 1 PLATE ﾌﾟﾚｰﾄ
11 KPD3421 1 CLIPPER ｸﾗﾝﾊﾟ
12 PPD0220 1 BASE ﾍﾞｰｽ
13 PPD0232 1 BKT BKT
14 PPD0242 1 PLATE ﾌﾟﾚｰﾄ
15 PPD0310 4 BLOCK ﾌﾞﾛｯｸ
16 PPD0470 4 PIN, ECCENTRIC ﾋﾟﾝ 偏心
17 PPD0600 4 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
18 PPD0640 1 GUIDE ｶﾞｲﾄﾞ
19 PPD0650 1 GUIDE ｶﾞｲﾄﾞ
20 K1094A 3 CAM FOLLOWER ｶﾑﾌｫﾛｱ NAST15ZZ
21 N1085A NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
22 N1086A 4 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0(Third type)
23 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
24 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
25 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
26 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
27 H5186A 4 BOLT, HEX ﾎﾞﾙﾄ 六角 M6X30L 10.9(All-thread)
28 H5345A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X40L
29 H5330A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X40L
30 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
31 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
33 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
34 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
35 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L ･
IP-ⅢE PARTS LIST ver11 49 - 2
49.MFU-3LE ﾌｨｰﾀﾞｾｯﾄ部(QPD)
49.MFU-3LE Feeder set(QPD)
