51.MTU-4RE 本体(QMA) 51.MTU-4RE Body(QMA) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 QMA1019 1 BED ﾍﾞｯﾄﾞ 2 QMA1790 2 BKT BKT 4 W1037A 4 WASHER, BEVELED ﾜｯｼｬ ﾃｰﾊﾟ 10mm-5゜ 5 H5…

100%1 / 295
IP-
III
E PARTS LIST ver11

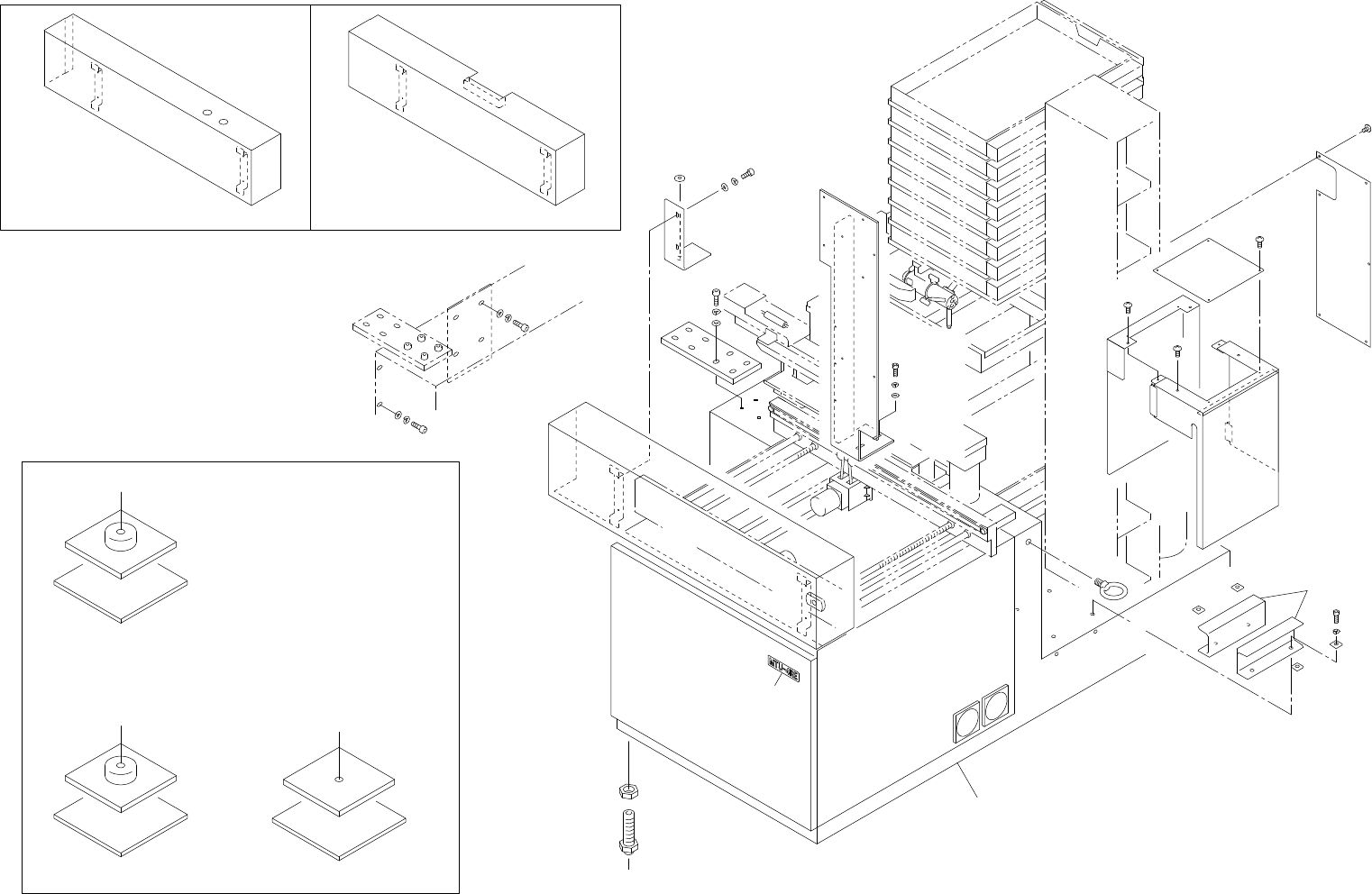

51.MTU-4RE 本体(QMA)
51.MTU-4RE Body(QMA)
51 - 1
51.MTU-4RE 本体(QMA)
51.MTU-4RE Body(QMA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
A
A
1
4
6
9
2
5
25
22
23
27
13
24
8
7
10
34
17
15
18
19
20
16
36
26
24
28
29
30
H=912
H=965
35
33
31
33
H=950
32
33
x13
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
自動/手動切替SW付き
37
HELPS
With sefty seitch(Telemecanique)
With Auto/Manual switch
11
21
6
38
39
21
39
6
21
6
テレメカSW用
51.MTU-4RE 本体(QMA)
51.MTU-4RE Body(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QMA1019 1 BED ﾍﾞｯﾄﾞ
2 QMA1790 2 BKT BKT
4 W1037A 4 WASHER, BEVELED ﾜｯｼｬ ﾃｰﾊﾟ 10mm-5゜
5 H5122A 2 BOLT, GROUNDING ﾎﾞﾙﾄ ｱｲ M16
6 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
7 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
8 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
9 H5357A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X15L
10 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
11 QMA1770 1 PLATE, JOINT ﾌﾟﾚｰﾄ ｼﾞｮｲﾝﾄ
13 QMK0021 1 COVER ｶﾊﾞｰ
15 QMK1480 1 BKT, COVER BKT ｶﾊﾞｰ
16 QMK1470 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
17 KPA0690 1 WASHER ﾜｯｼｬ
18 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ     
5M/M
19 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
20 .
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
21 W1047A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-10
22 QMK1500 1 COVER 蓋
23 K5203A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ       
M3X6L
24 K5214A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ       
M5X8L
25 QMK1510 1 COVER ｶﾊﾞｰ
26 QMK1520 1 COVER ｶﾊﾞｰ
27 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ       
M4X6L
28 QMT1860 1 NAME, PLATE 銘板
29 N1105A 6 NUT, HEX ﾅｯﾄ 六角 M20 P=2.5 3ｼｭ
30 LGA0060 6 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ
31 GXA2071 6 SHEET, LEVELING ｼｰﾄ ﾚﾍﾞﾘﾝｸﾞ
32 GXA2121 6 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ
33 GXA2100 6 PAD, ANTI-VIBRATION ﾊﾟｯﾄ 防振
34 QMK1530 1 BKT BKT
35 WAB0541 6 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ ･
36 QMK1540 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
37 QMK1560 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
38 H5362A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X35L
39 H5363A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X40L
IP-ⅢE PARTS LIST ver11 51 - 2
51.MTU-4RE 本体(QMA)
51.MTU-4RE Body(QMA)
IP-
III
E PARTS LIST ver11

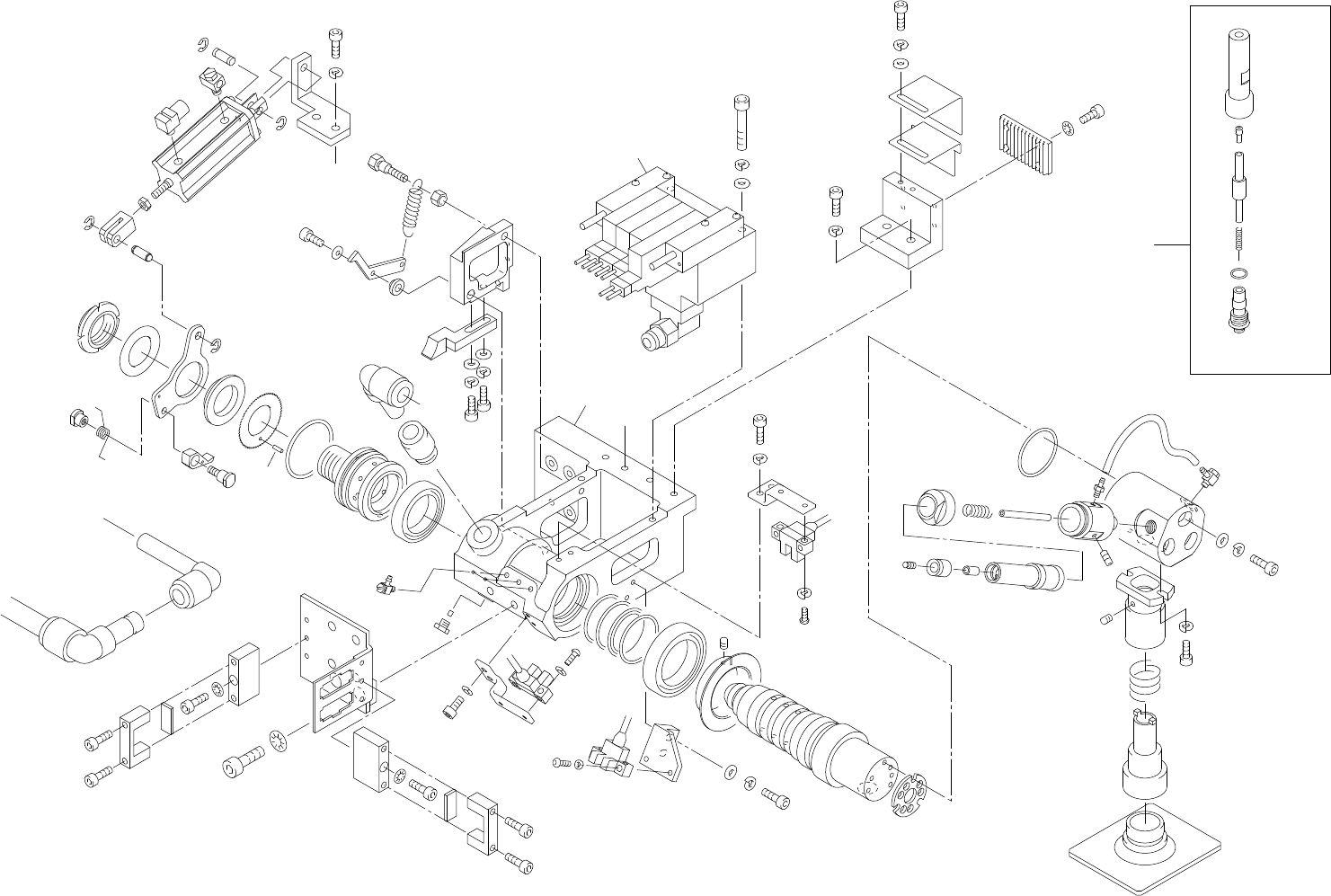

52.MTU-4RE ヘッド(QMA)
