IP- III E P ARTS LIST ver1 1 5 3 . M T U - 4 R E サブロボット S X ( Q M A ) 5 3 . M T U - 4 R E S u b r o b o t S X ( Q M A ) 5 3 - 1 5 3 . M T U - 4 R E サブロボット S X ( Q M A ) 5 3 . M T U - 4 R E S u b r o b o t S X ( Q M A ) R…

100%1 / 295
52.MTU-4RE ﾍｯﾄﾞ(QMA)
52.MTU-4RE Head(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
86 QMH2040 1 BKT BKT
87 QMH2050 1 RETAINER 押え
88 Y30865 1 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2S10-02S
89 Y3082B 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2W10-99
90 . 1 BLOCK 駒 QMH2060
91 S2110S 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDQ2D12-30DCM-F7NV
92 QMH2071 1 HOLDER ﾎﾙﾀﾞ
93 QMH2080 1 NUT ﾅｯﾄ
94 AQMH8011 1 NOZZLE ﾉｽﾞﾙ Option(φ4）
95 QMH2090 1 NOZZLE ﾉｽﾞﾙ
96 QMH2100 1 NOZZLE ﾉｽﾞﾙ
97 QMH2110 1 HOLDER ﾎﾙﾀﾞ
99 H1191A 1 PAD ﾊﾟｯﾄﾞ VPARE
100 A5161A 1 O RING O ﾘﾝｸﾞ S9
101 A4067H 1 ELBOW ｴﾙﾎﾞ M-3AU-4
102 . 1 TUBE ﾁｭｰﾌﾞ φ4.0
103 H3145H 2 PLUG ﾌﾟﾗｸﾞ M-3P
104 QMH2130 1 SPRING ｽﾌﾟﾘﾝｸﾞ ･
IP-ⅢE PARTS LIST ver11 52 - 4
52.MTU-4RE ﾍｯﾄﾞ(QMA)
52.MTU-4RE Head(QMA)
IP-
III
E PARTS LIST ver11

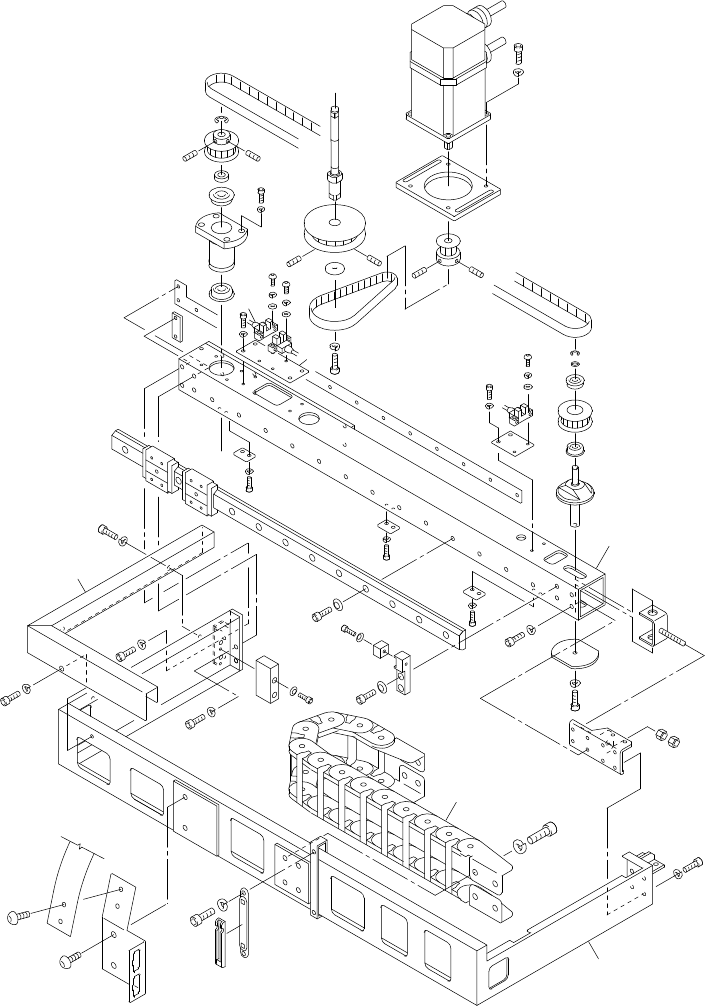

53.MTU-4RE サブロボット SX(QMA)
53.MTU-4RE Sub robot SX(QMA)
53 - 1
53.MTU-4RE サブロボット SX(QMA)
53.MTU-4RE Sub robot SX(QMA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
52
44
6
26
7
58
4
1
8
58
27
44
52
17
17
36
19
57
2
31
54
45
3
31
15
59
41
45
46
28
35
34
30
10
30
62
41
45
46
11
16
63
44
52
44
52
38
5
45
55
5
45
55
5
45
55
12
44
61
47
56
54
48
14
13
47
56
18
48
53
44
52
37
42
49
44
56
20
32
33
43
50
22
40
39
23
44
61
52
44
60
21
29
24
45
54
41
45
46
29
45
54
25
x6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
53.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSX(QMA)
53.MTU-4RE Sub robot SX(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QMA1320 1 PULLEY ﾌﾟｰﾘ
2 QMA1330 1 COLLAR ｶﾗｰ
3 QMA1340 1 HOLDER ﾎﾙﾀﾞ
4 QMA1350 1 SHAFT ｼｬﾌﾄ
5 QMA1360 3 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
6 QMA1370 1 PLATE ﾌﾟﾚｰﾄ
7 QMA1380 1 PULLEY ﾌﾟｰﾘ
8 QMA1390 1 WASHER ﾜｯｼｬ
10 QMA1410 1 PULLEY ﾌﾟｰﾘ
11 QMA1420 1 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
12 QMA1441 1 GUIDE ｶﾞｲﾄﾞ
13 QMA1450 1 BLOCK ﾌﾞﾛｯｸ
14 QMA1460 1 STOPPER ｽﾄｯﾊﾟ
15 QMA1501 1 PLATE ﾌﾟﾚｰﾄ
16 QMA1513 1 ARM ｱｰﾑ
17 QMA1540 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
18 QMA1560 1 STOPPER ｽﾄｯﾊﾟ
19 QMA1571 1 PULLEY ﾌﾟｰﾘ
20 QMA2190 1 BKT BKT
21 QMA2210 1 BKT, SUPPORT BKT 支え
22 QMA1701 1 GUIDE, MOVABLE ｶﾞｲﾄﾞ 移動
23 QMA1710 1 BKT BKT
24 QMA2160 1 PLATE ﾌﾟﾚｰﾄ
25 QMA2170 1 PLATE ﾌﾟﾚｰﾄ
26 SAM6081 1 MOTOR, AC SERVO ﾓｰﾀ AC ｻｰﾎﾞ
27 H4488Z 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 279P3M10
28 S4040W 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX305-W2A
29 S4040Y 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX405-W2A
30 H4134Z 2 BEARING ﾍﾞｱﾘﾝｸﾞ F606ZZ
31 H4094T 2 BEARING ﾍﾞｱﾘﾝｸﾞ F608ZZ
32 A5039T 1 RETAINER, WIRING 押え 配線 FCBI2-S10
33 A5039A 1 RETAINER, WIRING 押え 配線 FCPI-2
34 . 1 COLLAR ｶﾗｰ NPT0540
35 S1022A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-4
36 S1024A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-6
37 K4154T 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0320-3BR3712L24AIA.KA
38 N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
39 K5262A 2 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M6X10L
40 K5260A 2 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X8L
IP-ⅢE PARTS LIST ver11 53 - 2
53.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSX(QMA)
53.MTU-4RE Sub robot SX(QMA)
