IP-IIIE-11 - 第179页

IP- III E P ARTS LIST ver1 1 5 4 . 2 . M T U - 4 R E サブロボット S Y ( Q M A ) 5 4 . 2 . M T U - 4 R E S u b r o b o t S Y ( Q M A ) 5 4 - 6 5 4 . 2 . M T U - 4 R E サブロボット S Y ( Q M A ) 5 4 . 2 . M T U - 4 R E S u b r o b o t…

100%1 / 295
54.1.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.1.MTU-4RE Sub robot SY(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
138 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
139 QMA2280 1 PLATE, RETAINER ﾌﾟﾚｰﾄ 押え
140 QMA2290 1 SLIDE, Z-AXIS ｽﾗｲﾄﾞ Z軸
141 QMA2300 2 GUIDE ｶﾞｲﾄﾞ
142 N40210 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X8L
143 N1076A NUT, HEX ﾅｯﾄ 六角 M3
144 AQMA2311 1 GUIDE ｶﾞｲﾄﾞ ･
IP-ⅢE PARTS LIST ver11 54 - 5
54.1.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.1.MTU-4RE Sub robot SY(QMA)
IP-
III
E PARTS LIST ver11

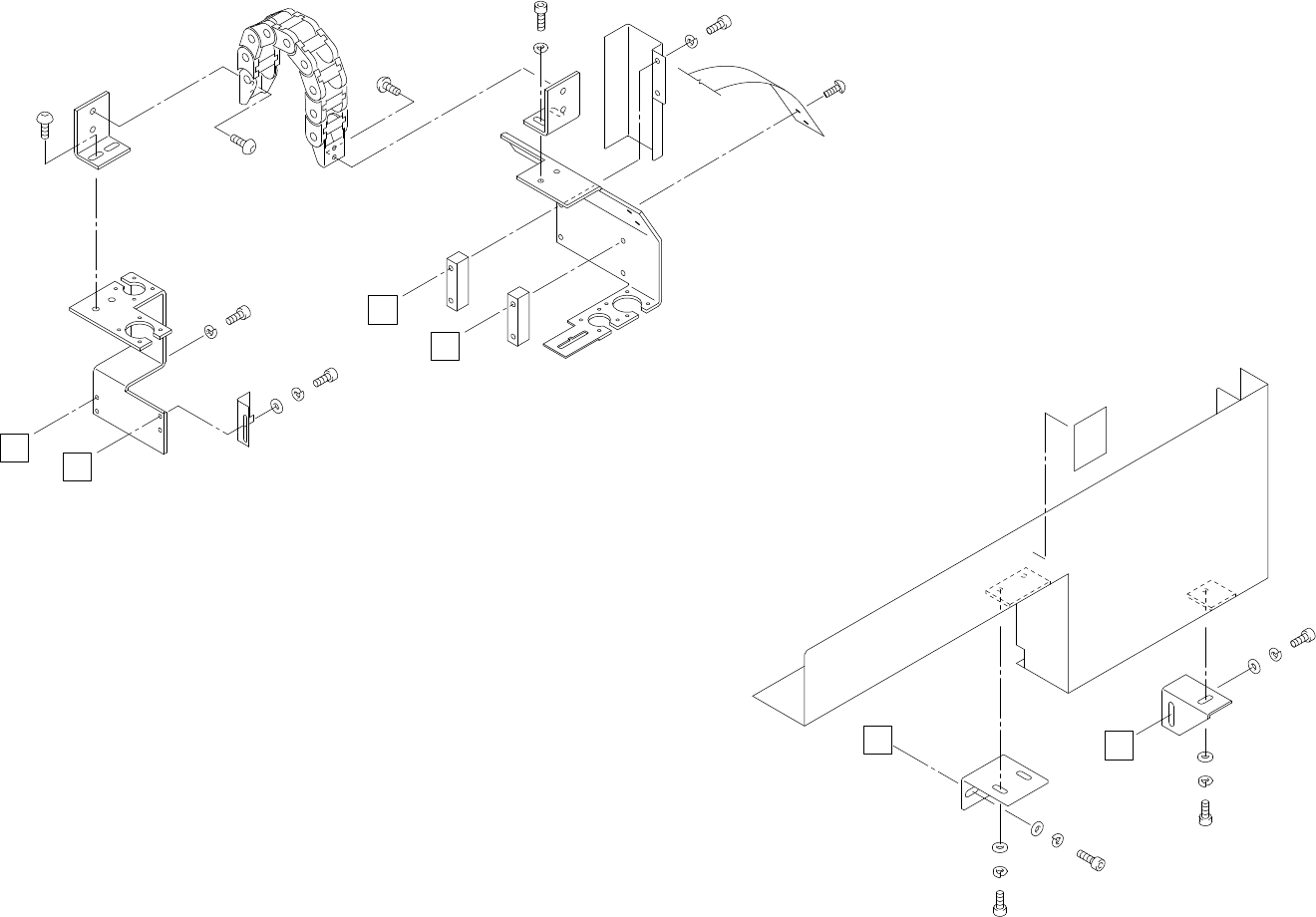

54.2.MTU-4RE サブロボット SY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
54 - 6
54.2.MTU-4RE サブロボット SY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
D
B
A
E
F
C
86
58
59
112
107
129
112
107
129
34
112
107
129
111
106
125
53
109
137
52
114
109
137
103
103
57
96
103
126
106
56
60
130
108
10448
74
49
49
x5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
54.2.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
34 QMA1261 1 BKT BKT
48 QMA1701 1 GUIDE, MOVABLE ｶﾞｲﾄﾞ 移動
49 QMA1750 2 SPACER ｽﾍﾟｰｻ
52 QMA1851 1 DOG ﾄﾞｯｸﾞ
53 QMA1901 1 BKT BKT
56 QMA1921 1 BKT BKT
57 QMA1931 1 BKT BKT
58 QMA1944 1 COVER, SAFETY ｶﾊﾞｰ 安全
59 QMA1951 1 BKT BKT
60 QMA1960 1 BKT BKT
74 QMA2140 1 COVER, CONNECTOR ｶﾊﾞｰ ｺﾈｸﾀ
86 H3176T 1 PLATE ﾌﾟﾚｰﾄ E39-RSB
96 K4153M 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0320-2BR50-8Link IK.KA
103 K5261A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L
104 K5257E SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X10L
106 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
107 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
108 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
109 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
111 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
112 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
114 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
125 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
126 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
129 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
130 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
137 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L ･
IP-ⅢE PARTS LIST ver11 54 - 7
54.2.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
