54.2.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
34 QMA1261 1 BKT BKT
48 QMA1701 1 GUIDE, MOVABLE ｶﾞｲﾄﾞ 移動
49 QMA1750 2 SPACER ｽﾍﾟｰｻ
52 QMA1851 1 DOG ﾄﾞｯｸﾞ
53 QMA1901 1 BKT BKT
56 QMA1921 1 BKT BKT
57 QMA1931 1 BKT BKT
58 QMA1944 1 COVER, SAFETY ｶﾊﾞｰ 安全
59 QMA1951 1 BKT BKT
60 QMA1960 1 BKT BKT
74 QMA2140 1 COVER, CONNECTOR ｶﾊﾞｰ ｺﾈｸﾀ
86 H3176T 1 PLATE ﾌﾟﾚｰﾄ E39-RSB
96 K4153M 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0320-2BR50-8Link IK.KA
103 K5261A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L
104 K5257E SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X10L
106 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
107 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
108 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
109 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
111 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
112 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
114 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
125 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
126 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
129 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
130 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
137 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L ･
IP-ⅢE PARTS LIST ver11 54 - 7
54.2.MTU-4RE ｻﾌﾞﾛﾎﾞｯﾄSY(QMA)
54.2.MTU-4RE Sub robot SY(QMA)
IP-
III
E PARTS LIST ver11

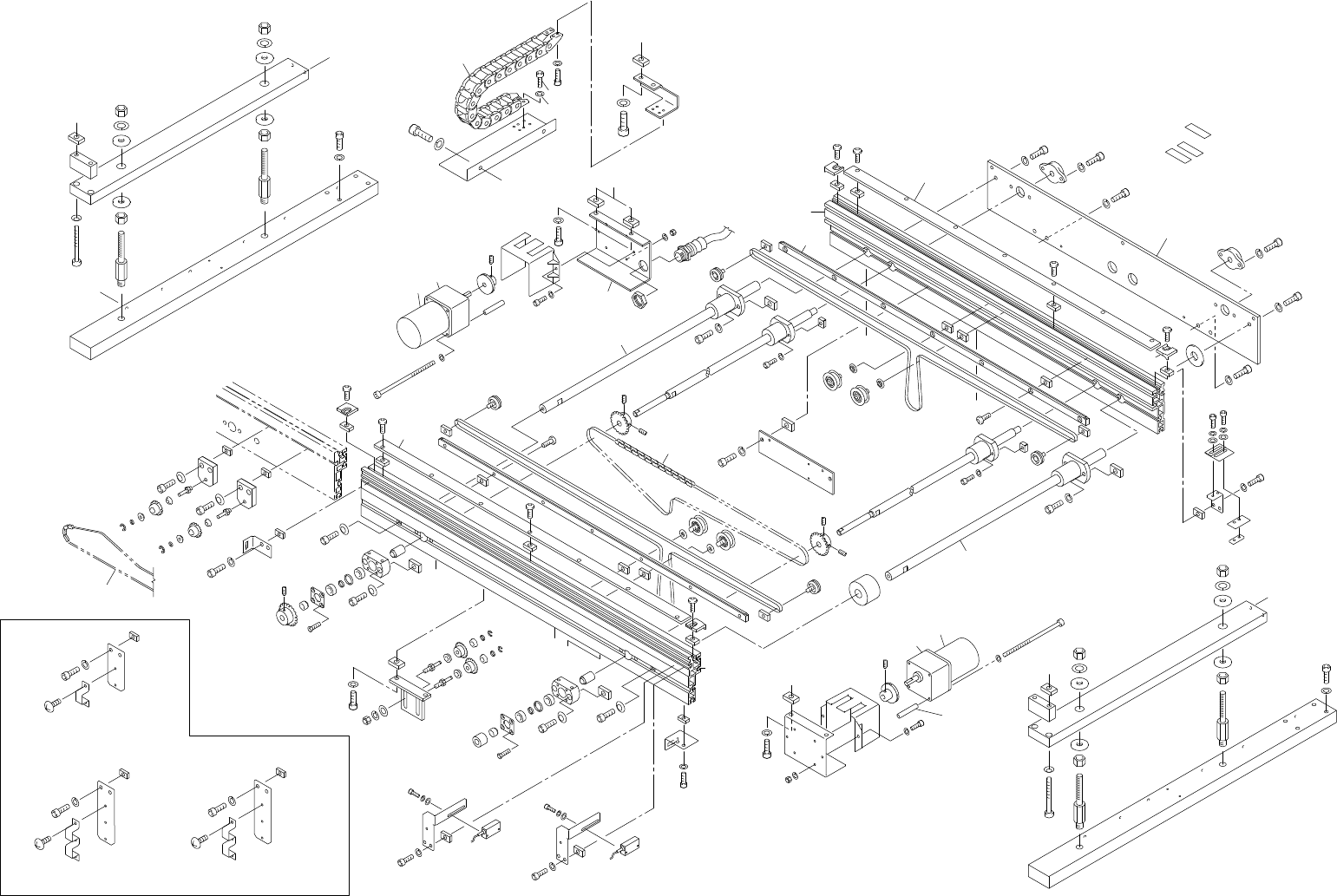

55.MTU-4RE アウトコンベア(QMQ)
55.MTU-4RE Out conveyor(QMQ)
55 - 1
55.MTU-4RE アウトコンベア(QMQ)
55.MTU-4RE Out conveyor(QMQ)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
B
F
D
F
H
6
43
39
92
94
80
84
21
21
80
40
85
95
108
87
101
25
77
22
62
70
87
104
18
85
98
9
6
54
87
79
69
16
56
41
6
85
98
24
109
26
87
102
77
55
38
74
12
5
82
77
26
109
16
87
104
77
77
55
23
24
6
85
98
38
104
87
90
59
7
11
86
99
60
61
85
97
42
10
20
81
81
7
85
97
76
85
98
85
97
33
17,51
44,50
13,14
76
85
98
85
97
36
10
81
81
10
19
34
37
7
7
56
x8.5
G
G
H
コンベア逆流れ
Conveyor reverse panel flow
Conveyor panel flow
コンベア正流れ
コンベア手動幅替え
For manual change of the conveyor width
6
113
85
97
112
114
6
115
85
97
112
116
72,73
7
52
86
100
7
45
93
99
8
68
71
68
58
75
7
47
86
100
6
85
98
107
87
103
64
65
103
87
49
85
98
66
6
53
85
98
113
85
97
112
114
6
E
E
D
C
B
C
95
85
40
80
21
108
21
84
80
6
43
39
92
94
6
85
98
87
79
57
87
104
18
22
77
25
62
70
87
101
56
16
5
12
82
16
41
56
7
7
37
81
7
81
19
10
10
81
36
10
20
81
92
98
35
2
6
92
96
83
1
67
3
4
67
27
28
77
55
6
85
98
106
89
85
78
31
68
71
68
58
75
92
98
6
92
96
2
1
67
3
4
67
27
28
32
83
91
88
105
7
30
86
99
63
7
30
86
99
63
91
88
105
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
B
A
139
26
55.MTU-4RE ｱｳﾄｺﾝﾍﾞｱ(QMQ)
55.MTU-4RE Out conveyor(QMQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 IQC5413 2 HOUSING ﾊｳｼﾞﾝｸﾞ
2 IQC5470 2 COLLAR ｶﾗｰ
3 IQC5920 2 COLLAR ｶﾗｰ
4 IQC5931 2 COLLAR ｶﾗｰ
5 IQC6041 4 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
6 IQC6062 25 NUT ﾅｯﾄ
7 IQC6072 44 NUT ﾅｯﾄ
8 IQC6091 2 SHAFT ｼｬﾌﾄ
9 IQC6290 1 NUT, SQUARE ﾅｯﾄ 四角
10 IQC6300 6 NUT, SQUARE ﾅｯﾄ 四角
11 IQC8090 1 BKT BKT HELPS
12 MQC1061 4 PULLEY ﾌﾟｰﾘ
13 MQC1073 1 SEAL(English) ｼｰﾙ(英文)
14 MQC1141 1 SEAL(French) ｼｰﾙ(仏文)
16 MQC1290 4 PULLEY ﾌﾟｰﾘ
17 MQC1310 1 SEAL(French) ｼｰﾙ(仏文)
18 MQC3293 2 COVER, MOTOR ｶﾊﾞｰ ﾓｰﾀ
19 MQC3313 2 GUIDE ｶﾞｲﾄﾞ
20 MQC3323 2 GUIDE ｶﾞｲﾄﾞ
21 MQC3440 8 WASHER ﾜｯｼｬ
22 MQC3501 2 PULLEY ﾌﾟｰﾘ
23 MQC3761 1 STOPPER ｽﾄｯﾊﾟ
24 MQC3891 2 GUIDE ｶﾞｲﾄﾞ
25 MQC3901 8 SPACER ｽﾍﾟｰｻ
26 NQC0431 4 NUT ﾅｯﾄ
27 NQC0490 2 PLATE ﾌﾟﾚｰﾄ
28 NQC0630 2 COLLAR ｶﾗｰ
30 PQC0240 2 BKT BKT HELPS
31 PQC0390 2 SHAFT ｼｬﾌﾄ
32 PQC0410 1 COLLAR ｶﾗｰ
33 QMQ1013 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
34 QMQ1020 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
35 QMQ1030 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
36 QMQ1041 2 PLATE ﾌﾟﾚｰﾄ
37 QMQ1052 2 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
38 QMQ1060 2 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
39 QMQ1070 2 PLATE ﾌﾟﾚｰﾄ
40 QMQ1080 4 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
41 QMQ1093 2 BELT ﾍﾞﾙﾄ
IP-ⅢE PARTS LIST ver11 55 - 2
55.MTU-4RE ｱｳﾄｺﾝﾍﾞｱ(QMQ)
55.MTU-4RE Out conveyor(QMQ)
