66.2.MTU-4LE ｻﾌﾞﾛﾎﾞｯﾄ SY(QUA)
66.2.MTU-4LE Sub robot SY(QUA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
34 QMA1261 1 BKT BKT
48 QMA1701 1 GUIDE, MOVABLE ｶﾞｲﾄﾞ 移動
49 QMA1750 2 SPACER ｽﾍﾟｰｻ
52 QMA1851 1 DOG ﾄﾞｯｸﾞ
53 QMA1901 1 BKT BKT
56 QMA1921 1 BKT BKT
57 QMA1931 1 BKT BKT
58 QMA1943 1 COVER, SAFETY ｶﾊﾞｰ 安全
59 QMA1950 1 BKT BKT
60 QMA1960 1 BKT BKT
76 QMA2131 1 BKT BKT
86 H3176T 1 PLATE ﾌﾟﾚｰﾄ E39-RSB
96 K4153M 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0320-2BR50-8Link IA.KA
103 K5261A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L
104 K5257E SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X10L
106 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
107 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
108 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
109 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
111 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
112 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
114 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
125 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
126 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
129 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
130 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
137 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L ･
IP-ⅢE PARTS LIS ver11 66 - 7
66.2.MTU-4LE ｻﾌﾞﾛﾎﾞｯﾄ SY(QUA)
66.2.MTU-4LE Sub robot SY(QUA)
IP-
III
E PARTS LIST ver11

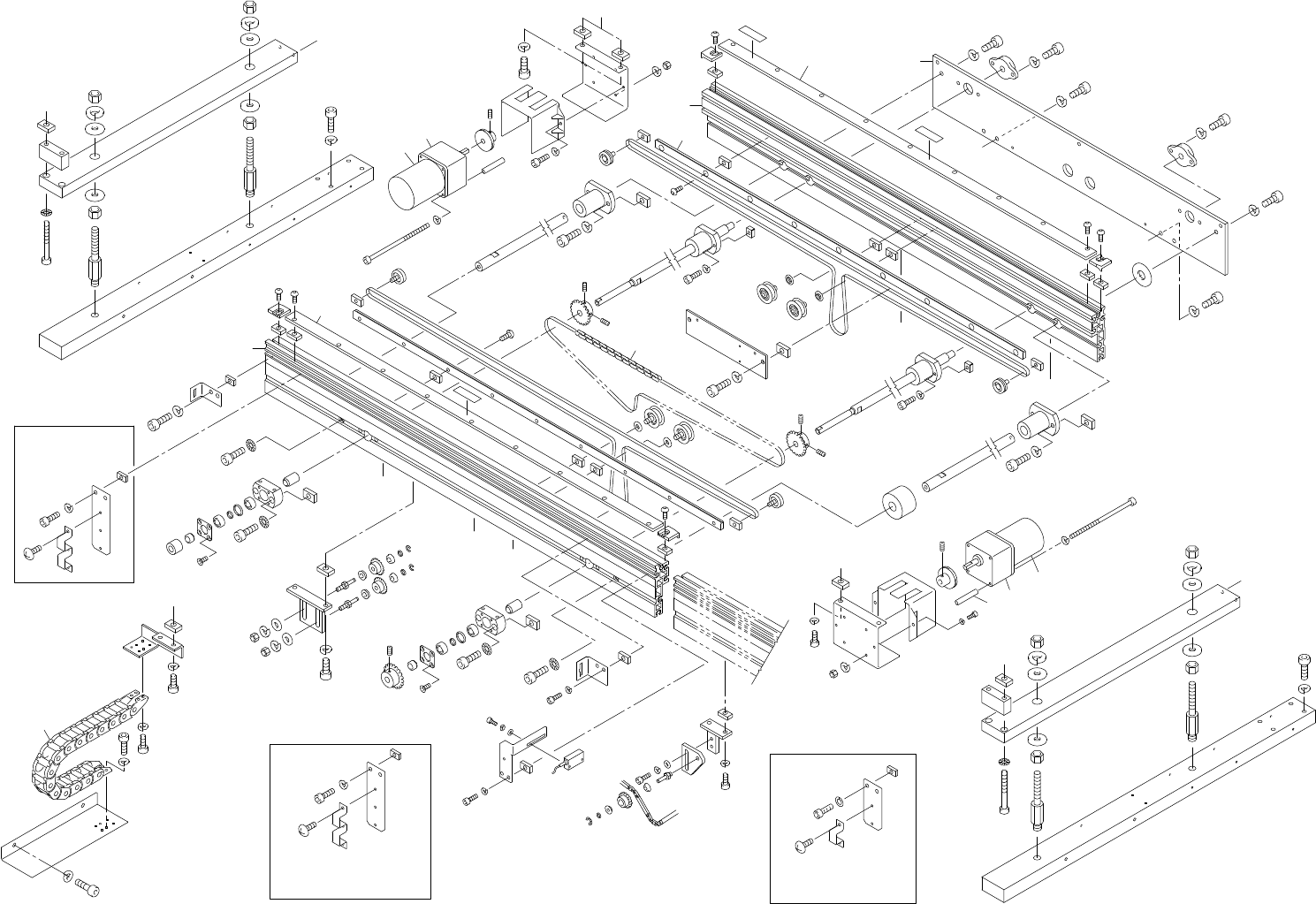

67.MTU-4LE アウトコンベア(QUQ)
67.MTU-4LE Out conveyor(QUQ)
67 - 1
67.MTU-4LE アウトコンベア(QUQ)
67.MTU-4LE Out conveyor(QUQ)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
B
F
D
F
G
6
43
39
92
94
80
84
21
21
80
40
95
85
46
6
9
85
98
87
79
57
87
104
18
77
22
25
62
70
101
87
38
24
85
98
6
82
16
112
56
10
19
81
51
108
110
7
111
7
5
12
13
26
87
102
29
77
77
55
74
77
77
55
26
87
102
29
16
56
6
24
85
98
38
23
7
81
81
20
10
42
85
97
85
97
76
85
98
85
97
76
85
98
85
97
33
x8
E
E
D
C
B
C
46
85
95
40
80
21
21
84
80
6
43
39
92
94
87
79
57
18
87
104
25
62
70
87
101
85
98
6
22
77
92
98
6
92
96
1
2
67
3
4
67
27
28
77
55
83
6
106
71
68
31
68
58
75
85
98
89
85
78
6
92
96
1
2
67
3
4
67
27
28
32
83
92
98
109
10
20
81
81
110
7
56
112
16
7
82
44
7 5
12
81
19
10
56
16
G
正流れ
Left-to-right
board flow
逆流れ
Riverse panel flow
コンベア手動幅替え
For manual change of
the conveyor width
6
121
85
97
122
118
6
114
85
97
113
115
86
99
68
8
72,73
71
68
58
75
63
91
88
105
7
30
86
99
7
47
86
100
6
119
85
97
118
120
6
107
85
98
66
87
103
64
65
49
85
98
7
52
86
100
6
6
53
85
98
119
85
97
118
120
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
67.MTU-4LE ｱｳﾄｺﾝﾍﾞｱ(QUQ)
67.MTU-4LE Out conveyor(QUQ)
X 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 IQC5413 2 HOUSING ﾊｳｼﾞﾝｸﾞ
2 IQC5470 2 COLLAR ｶﾗｰ
3 IQC5920 2 COLLAR ｶﾗｰ
4 IQC5931 2 COLLAR ｶﾗｰ
5 IQC6041 4 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
6 IQC6062 25 NUT ﾅｯﾄ
7 IQC6072 44 NUT ﾅｯﾄ
8 IQC6091 2 SHAFT ｼｬﾌﾄ
9 IQC6290 1 NUT, SQUARE ﾅｯﾄ 四角
10 IQC6300 6 NUT, SQUARE ﾅｯﾄ 四角
12 MQC1061 4 PULLEY ﾌﾟｰﾘ
13 MQC1073 1 SEAL(English) ｼｰﾙ(英文)
16 MQC1290 4 PULLEY ﾌﾟｰﾘ
18 MQC3293 2 COVER, MOTOR ｶﾊﾞｰ ﾓｰﾀ
19 MQC3313 2 GUIDE ｶﾞｲﾄﾞ
20 MQC3323 2 GUIDE ｶﾞｲﾄﾞ
21 MQC3440 8 WASHER ﾜｯｼｬ
22 MQC3501 2 PULLEY ﾌﾟｰﾘ
23 MQC3761 1 STOPPER ｽﾄｯﾊﾟ
24 MQC3891 2 GUIDE ｶﾞｲﾄﾞ
25 MQC3901 8 SPACER ｽﾍﾟｰｻ
26 NQC0431 4 NUT ﾅｯﾄ
27 NQC0490 2 PLATE ﾌﾟﾚｰﾄ
28 NQC0630 2 COLLAR ｶﾗｰ
29 QMQ1240 2 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
30 PQC0240 1 BKT BKT
31 PQC0390 2 SHAFT ｼｬﾌﾄ
32 PQC0410 1 COLLAR ｶﾗｰ
33 QMQ1013 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
38 QMQ1060 2 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
39 QMQ1070 2 PLATE ﾌﾟﾚｰﾄ
40 QMQ1080 4 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
42 QMQ1100 1 STOPPER ｽﾄｯﾊﾟ
43 QMQ1110 2 SPACER ｽﾍﾟｰｻ
44 QMQ1120 1 SEAL(English) ｼｰﾙ(英文)
46 QUQ0100 2 PLATE, SUPPORT ﾌﾟﾚｰﾄ 支え
47 QMQ1180 1 BKT BKT
49 QUQ0090 1 BKT BKT
51 MQC1300 1 SEAL(English) ｼｰﾙ(英文)
IP-ⅢE PARTS LIST ver11 67 - 2
67.MTU-4LE ｱｳﾄｺﾝﾍﾞｱ(QUQ)
67.MTU-4LE Out conveyor(QUQ)
