67.MTU-4LE ｱｳﾄｺﾝﾍﾞｱ(QUQ)
67.MTU-4LE Out conveyor(QUQ)
X 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
98 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
99 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
100 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
101 H5296Z BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X100L
102 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
103 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
104 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
105 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
106 PQC0230 1 BKT BKT
107 QUQ0080 1 BKT BKT
108 QUQ0010 1 PLATE, SIDE ﾌﾟﾚｰﾄｻｲﾄﾞ
109 QUQ0020 1 PLATE, SIDE ﾌﾟﾚｰﾄｻｲﾄﾞ
110 QUQ0031 2 PLATE ﾌﾟﾚｰﾄ
111 QUQ0041 2 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
112 QUQ0052 2 BELT ﾍﾞﾙﾄ
113 QUQ0060 1 PLATE ﾌﾟﾚｰﾄ
114 QUQ0070 1 BKT BKT
115 W1044A WASHER, FLAT ﾜｯｼｬ平 4W-5
118 . SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
119 MQC1460 1 PLATE ﾌﾟﾚｰﾄ
120 MQC1470 1 PLATE, RETAINER ﾌﾟﾚｰﾄ 押え
121 MQC1480 1 PLATE ﾌﾟﾚｰﾄ 注1. Note.1
122 MQC1490 1 PLATE, RETAINER ﾌﾟﾚｰﾄ 押え 注1. Note.1
注1.手動巾替時
Note.1 : For Manual Width Change ･
IP-ⅢE PARTS LIST ver11 67 - 4
67.MTU-4LE ｱｳﾄｺﾝﾍﾞｱ(QUQ)
67.MTU-4LE Out conveyor(QUQ)
IP-
III
E PARTS LIST ver11
68.MTU-4LE 本体、カバー(QUA)(QUK)
68.MTU-4LE Body,Cover(QUA)(QUK)
68 - 1

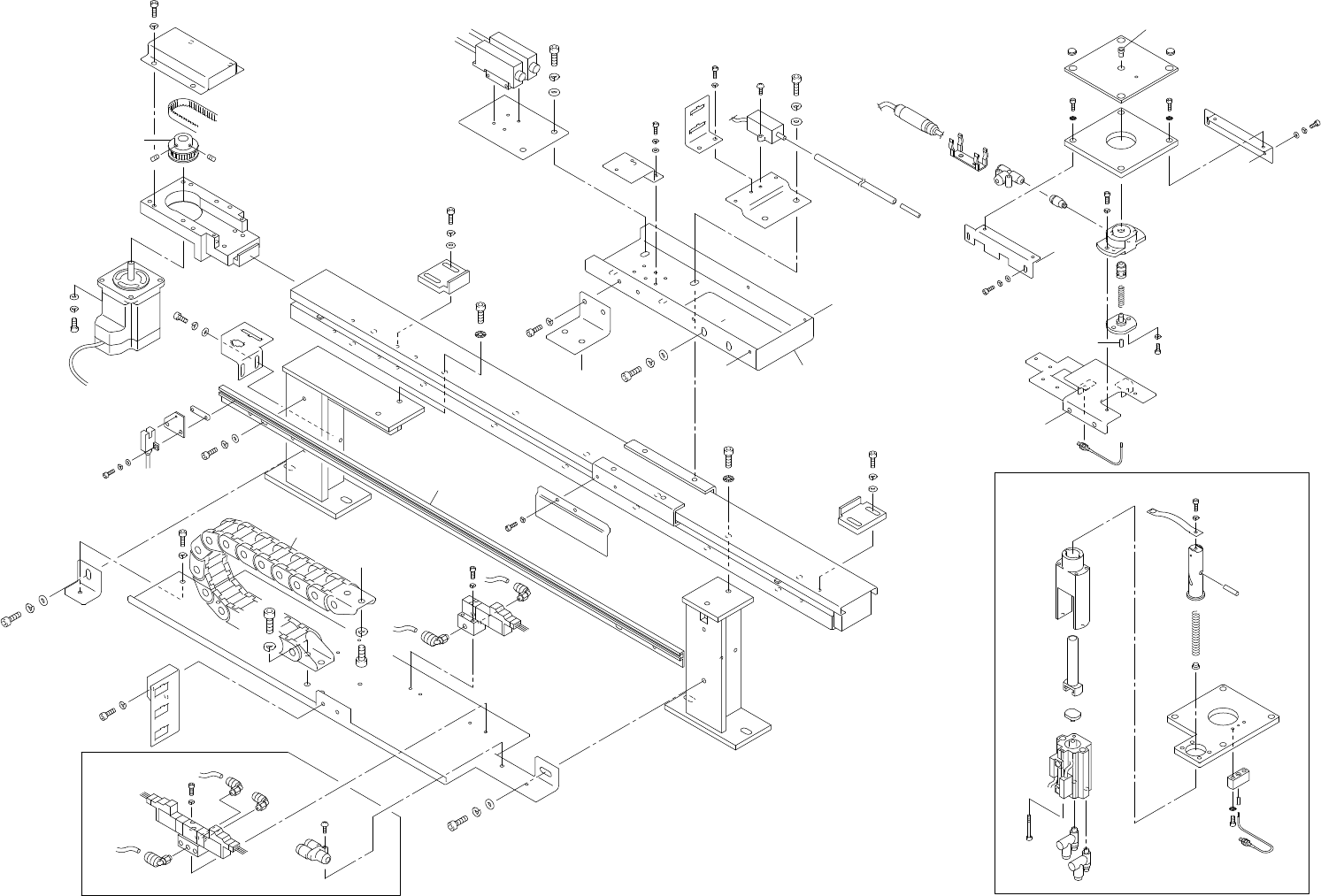

68.MTU-4LE キャリア(QUC)
68.MTU-4LE Carrier(QUC)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
B
A
C
C
D
65
67
54
54
52
72
84
64
55
52
33
71
83
69
78
57
69
78
52
55
82
71
32
73
70
80
72
84
56
54
52
72
87
42
7
73
70
80
20
40
74
71
81
76
80
38
76
80
74
71
82
8
83
71
74
41
13
35
58,66
75
72
85
9
40
74
71
81
6
71
82
73
70
80
73
70
79
48
1
75
72
86
34
72
87
67
16
73
70
79
46
50
51
15
2
オプション（セカンドポジション仕様）
Option(Carrier 2nd position)
x5
B
A
D
87
72
22
11
62
23
21
10
19
27
47
77
85
25
24
26
60
61
63
63
14
18
17
86
77
3
75
72
86
12
86
72
53
49
44
43
29
30
31
28
27
72
87
5
47
4
75
72
86
83
71
37
45
36
68
39
74
71
81
59
オプション（セカンドポジション仕様）
Option(Carrier 2nd position)
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
68.MTU-4LE ｷｬﾘｱ(QUC)
68.MTU-4LE Carrier(QUC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QUC0030 1 BKT, SENSOR BKT ｾﾝｻ
2 QUC0040 1 FRAME ﾌﾚｰﾑ
3 QUC0100 1 BKT BKT
4 QUC0110 1 BKT BKT
5 QUC0120 1 BKT BKT
6 QUC0130 1 BKT BKT
7 QUC0140 1 BKT BKT
8 QUC0150 1 RAIL ﾚｰﾙ
9 QUC0161 1 BKT BKT
10 QUC0170 1 PLATE ﾌﾟﾚｰﾄ 注1. Note.1
11 QUC0180 1 PISTON ﾋﾟｽﾄﾝ 注1. Note.1
12 QMC1052 1 PLATE ﾌﾟﾚｰﾄ
13 QMC1120 3 NUT ﾅｯﾄ
14 QMC1160 1 PAD, VACUUM ﾊﾟｯﾄ ﾊｷｭｰﾑ
15 QMC1350 1 PLATE ﾌﾟﾚｰﾄ
16 QMC1360 1 PLATE ﾌﾟﾚｰﾄ
17 QMC1550 1 SHEET ｼｰﾄ
18 QMC1561 4 PLUG 埋栓
19 QMC1402 1 HOLDER ﾎﾙﾀﾞ 注1. Note.1
20 QMC0422 1 BKT BKT 注1. Note.1
21 QMC1470 1 GUIDE, SPRING ｶﾞｲﾄﾞｽﾌﾟﾘﾝｸﾞ 注1. Note.1
22 QMC1491 1 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板 注1. Note.1
23 QMC1500 1 SPRING ｽﾌﾟﾘﾝｸﾞ 注1. Note.1
24 QMC1510 1 JOINT ｼﾞｮｲﾝﾄ 注1. Note.1
25 QMC1520 1 HOUSING ﾊｳｼﾞﾝｸﾞ 注1. Note.1
26 QMC1540 1 KNUCKLE ﾅｯｸﾙ 注1. Note.1
27 QMC1620 1 BUSHING ﾌﾞｯｼｭ 注1. Note.1 QTY2
28 QMC1630 1 COVER 蓋
29 QMC1641 1 HOLDER ﾎﾙﾀﾞ
30 QMC1650 1 SLEEVE ｽﾘｰﾌﾞ
31 QMC1660 1 SPRING ｽﾌﾟﾘﾝｸﾞ
32 QMC1670 1 BKT BKT
33 QMC1680 1 BKT BKT
34 QMC1690 1 BKT BKT
35 QMC1610 3 PLATE ﾌﾟﾚｰﾄ
36 QMC1710 1 PULLEY ﾌﾟｰﾘ
37 QMC1720 1 COVER, MOTOR ｶﾊﾞｰ ﾓｰﾀ
38 QMC1731 1 ACTUATOR ｱｸﾁｭｴｰﾀ
39 QMC1751 1 BKT, MOTOR BKT ﾓｰﾀ
IP-ⅢE PARTS LIST ver11 68 - 2
68.MTU-4LE ｷｬﾘｱ(QUC)
68.MTU-4LE Carrier(QUC)
