73.ﾒｶﾁｬｯｸ押し込み無し(QNC) 73.Chuck mechanical non push(QNC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 QNC0010 3 PISTON ﾋﾟｽﾄﾝ 2 QNC0020 3 SPRING ｽﾌﾟﾘﾝｸﾞ 3 QNC0030 3 COLLAR ｶﾗｰ 4…
IP-
III
E PARTS LIST ver11

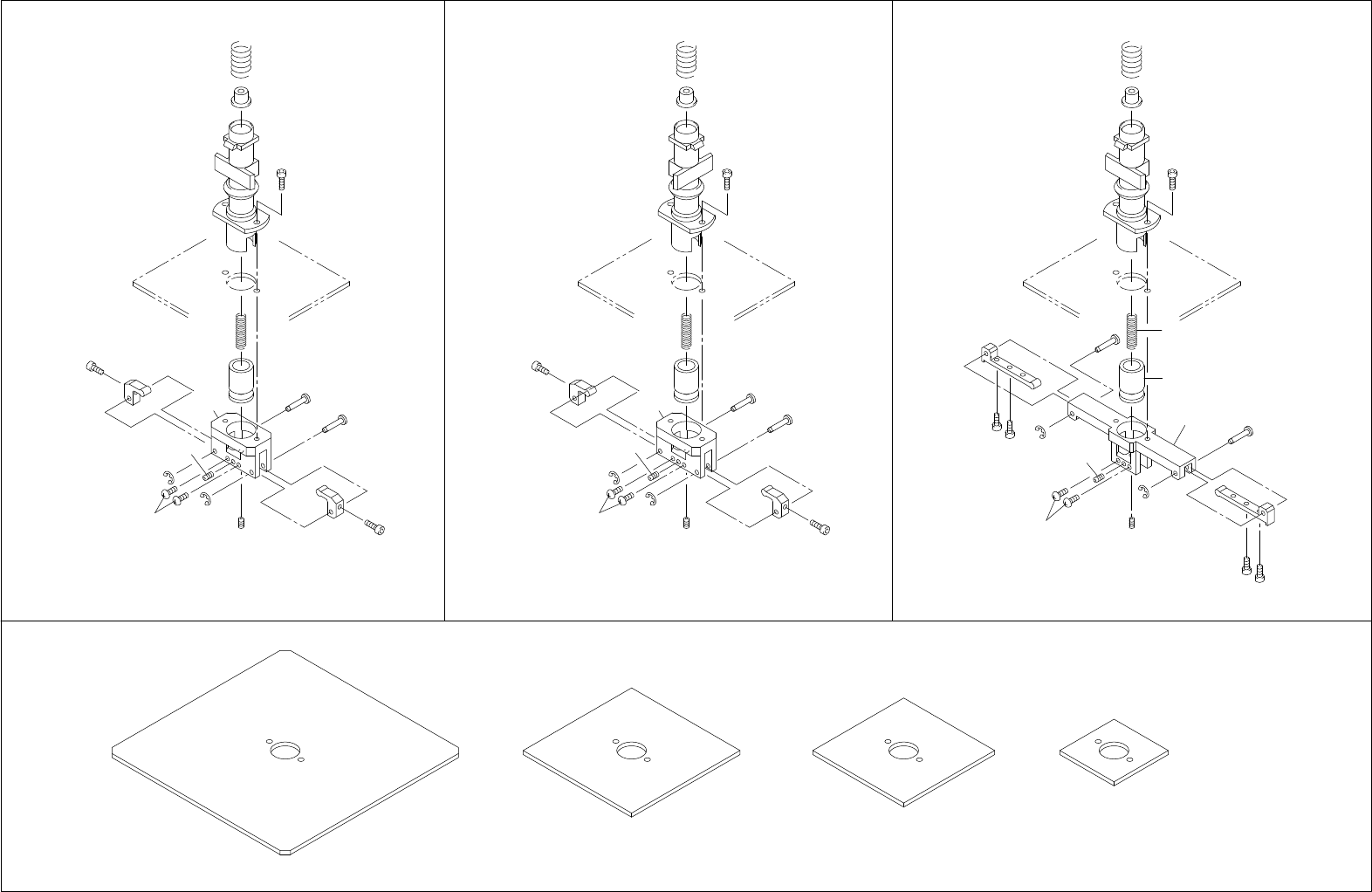

73.メカチャック押し込み無し(QNC)
73.Chuck mechanical non push(QNC)
73 - 1
73.メカチャック押し込み無し(QNC)
73.Chuck mechanical non push(QNC)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
20
21
1
2
3
4
5
6
A-type
4
11
12
12
13
17
18
19
14
7
15
7
15
22
1
2
3
4
9
B-type
4
11
12
12
17
18
14
7
7
15
15
1
2
3
5
10
C-type
4
11
12
13
17
18
14
12
4
8
16
8
16
13
6
x2
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
73.ﾒｶﾁｬｯｸ押し込み無し(QNC)
73.Chuck mechanical non push(QNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QNC0010 3 PISTON ﾋﾟｽﾄﾝ
2 QNC0020 3 SPRING ｽﾌﾟﾘﾝｸﾞ
3 QNC0030 3 COLLAR ｶﾗｰ
4 QNC0040 6 PIN, PIVOT ﾋﾟﾝ 支点
5 QNC0052 2 SLEEVE ｽﾘｰﾌﾞ
6 QNC0061 2 CASE ｹｰｽ
7 QNC0070 4 ARM ｱｰﾑ
8 QNC0080 2 ARM ｱｰﾑ
9 QNC0092 1 SLEEVE ｽﾘｰﾌﾞ
10 QNC0102 1 CASE ｹｰｽ
11 QNC5032 3 SPRING ｽﾌﾟﾘﾝｸﾞ
12 S1019T 6 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-1.2
13 K5175S 6
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋
M2X5L
14 H5267A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M2X8L
15 H5266A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M2X6L
16 H5264T 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M2X4L
17 N4017T 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M2X4L
18 N4017A 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M2X3L
19 QNC0270 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
20 QNC0280 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
21 QNC0290 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
22 QNC0300 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
