74.ﾒｶﾁｬｯｸ 押し込み有り(QNC)
74.Chuck mechanical with push(QNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QNC0010 3 PISTON ﾋﾟｽﾄﾝ
2 QNC0020 3 SPRING ｽﾌﾟﾘﾝｸﾞ
3 QNC0040 4 PIN, PIVOT ﾋﾟﾝ 支点
4 QNC0070 4 ARM ｱｰﾑ
5 QNC0080 2 ARM ｱｰﾑ
6 QNC0110 3 COLLAR ｶﾗｰ
7 QNC0120 3 BUSHING ﾌﾞｯｼｭ
8 QNC0130 3 BUSHING ﾌﾞｯｼｭ
9 QNC0140 6 PIN, GUIDE ﾋﾟﾝ ｶﾞｲﾄﾞ
10 QNC0150 6 SPRING ｽﾌﾟﾘﾝｸﾞ
11 QNC0162 2 SLEEVE ｽﾘｰﾌﾞ
12 QNC0172 2 CASE ｹｰｽ
13 QNC0182 1 SLEEVE ｽﾘｰﾌﾞ
14 QNC0193 1 CASE ｹｰｽ
15 QNC0210 2 PIN, PIVOT ﾋﾟﾝ 支点
16 S1019T 6 CIR-CLIP ｻｰｸﾘｯﾌﾟ E-1.2
17 K5175S 6
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M2X5L
18 H3063T 3
BUSHING
ﾌﾞｯｼｭ 80B-0506
19 H5266A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X6L
20 H5264T 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X4L
21 N4017T 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X4L
22 N4017A 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X3L
23 QNC0310 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
24 QNC0320 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
25 QNC0330 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
26 QNC0340 3 SPRING ｽﾌﾟﾘﾝｸﾞ
27 H2092M 3
PIN, PARALLEL
ﾋﾟﾝ 平行          
1.5ﾟX12 ･
IP-ⅢE PARTS LIST ver11 74 - 2
74.ﾒｶﾁｬｯｸ 押し込み有り(QNC)
74.Chuck mechanical with push(QNC)
IP-
III
E PARTS LIST ver11

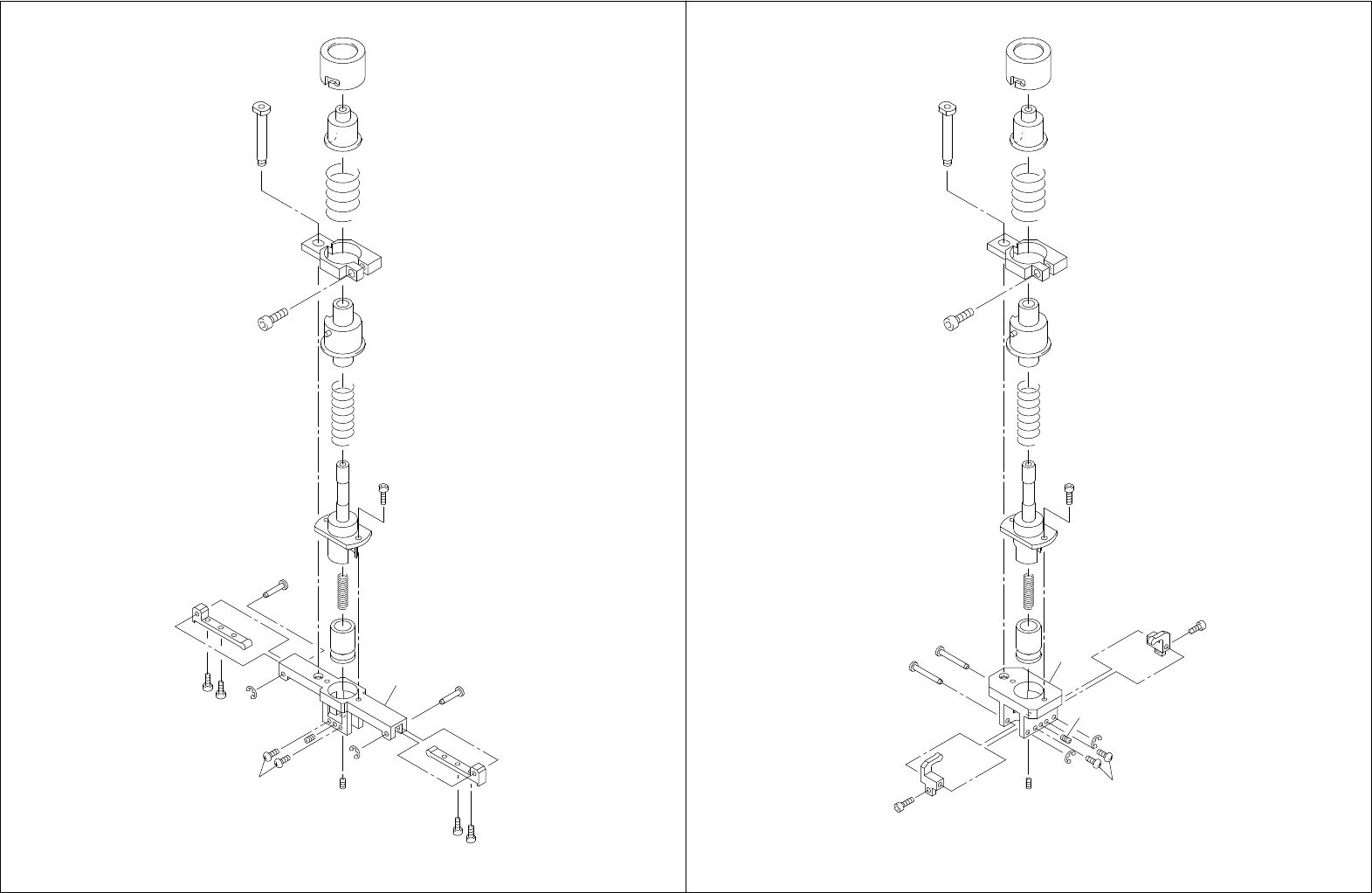

75.MTU-4E メカチャック押し込み無し(QNC)
75.MTU-4E Chuck mechanical non push(QNC)
75 - 1
75.MTU-4E メカチャック押し込み無し(QNC)
75.MTU-4E Chuck mechanical non push(QNC)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
1
2
19
18
K-type
21
14
15
12
10
24
23
13
23
13
7
8
9
20
11
22
16
1
2
5
17
J-type
3
21
10
14
15
12
10
3
4
13
4
13
6
7
8
9
20
11
22
16
6
10
24
x2
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
75.MTU-4E ﾒｶﾁｬｯｸ押し込み無し(QNC)
75.MTEU-4E Chuck mechanical non push(QNC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QNC0010 2 PISTON ﾋﾟｽﾄﾝ
2 QNC0020 2 SPRING ｽﾌﾟﾘﾝｸﾞ
3 QNC0040 2 PIN, PIVOT ﾋﾟﾝ 支点
4 QNC0080 2 ARM ｱｰﾑ
5 QNC0220 1 SLEEVE ｽﾘｰﾌﾞ
6 QNC0230 2 PIN, GUIDE ﾋﾟﾝ ｶﾞｲﾄﾞ
7 QNC0240 2 HOLDER ﾎﾙﾀﾞ
8 QNC0250 2 SPRING ｽﾌﾟﾘﾝｸﾞ
9 QNC0260 2 PLATE ﾌﾟﾚｰﾄ
10 S1019T 4
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-1.2
11 K5175S 4
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M2X5L
12 H5266A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X6L
13 H5264T 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X4L
14 N4017T 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X4L
15 N4017A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M2X3L
16 H5277A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X12L
17 QNC0350 1 CASE ｹｰｽ
18 QNC0361 1 CASE ｹｰｽ
19 QNC0371 1 SLEEVE ｽﾘｰﾌﾞ
20 QNC0390 2 NUT ﾅｯﾄ
21 QNC0400 2 SPRING ｽﾌﾟﾘﾝｸﾞ
22 QNC0410 2 HOLDER ﾎﾙﾀﾞ
23 QNC0420 2 ARM ｱｰﾑ
24 QNC0430 2 PIN, PIVOT ﾋﾟﾝ 支点 ･
IP-ⅢE PARTS LIST ver11 75 - 2
75.MTU-4E ﾒｶﾁｬｯｸ押し込み無し(QNC)
75.MTEU-4E Chuck mechanical non push(QNC)
