IP- III E P ARTS LIST ver1 1 7 7 . 1 . # 1 2 , 1 3 カメラ光源( オプション) ( Q C A ) 7 7 . 1 . # 1 2 , 1 3 c a m e r a l i g h t s o u r c e ( O p t i o n ) ( Q C A ) 7 7 - 1 7 7 . 1 . # 1 2 , 1 3 カメラ光源( オプション) ( Q C A ) 7 7 . 1 .…

100%1 / 295
76.2.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #13(4400 10MHx)No.2(ｵﾌﾟｼｮﾝ)(QCA)
76.2.Image sensor camera #13(4400 10MHx)No.2(Option)(QCA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
43 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
44 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
45 H5327A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X30L
46 H5276A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X40L
47 K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
48 K5256K
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X15L
49 K5262A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M6X10L
50 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3 P=0.5
51 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
52 N4031A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X10L
53 W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-3-L
54 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
56 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
57 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
58 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
60 W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
1W-4
61 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
62 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
63 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
IP-ⅢE PARTS LIST ver11 76 - 6
76.2.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #13(4400 10MHx)No.2(ｵﾌﾟｼｮﾝ)(QCA)
76.2.Image sensor camera #13(4400 10MHx)No.2(Option)(QCA)
IP-
III
E PARTS LIST ver11
77.1.#12,13 カメラ光源(オプション)(QCA)
77.1.#12,13 camera light source(Option)(QCA)
77 - 1

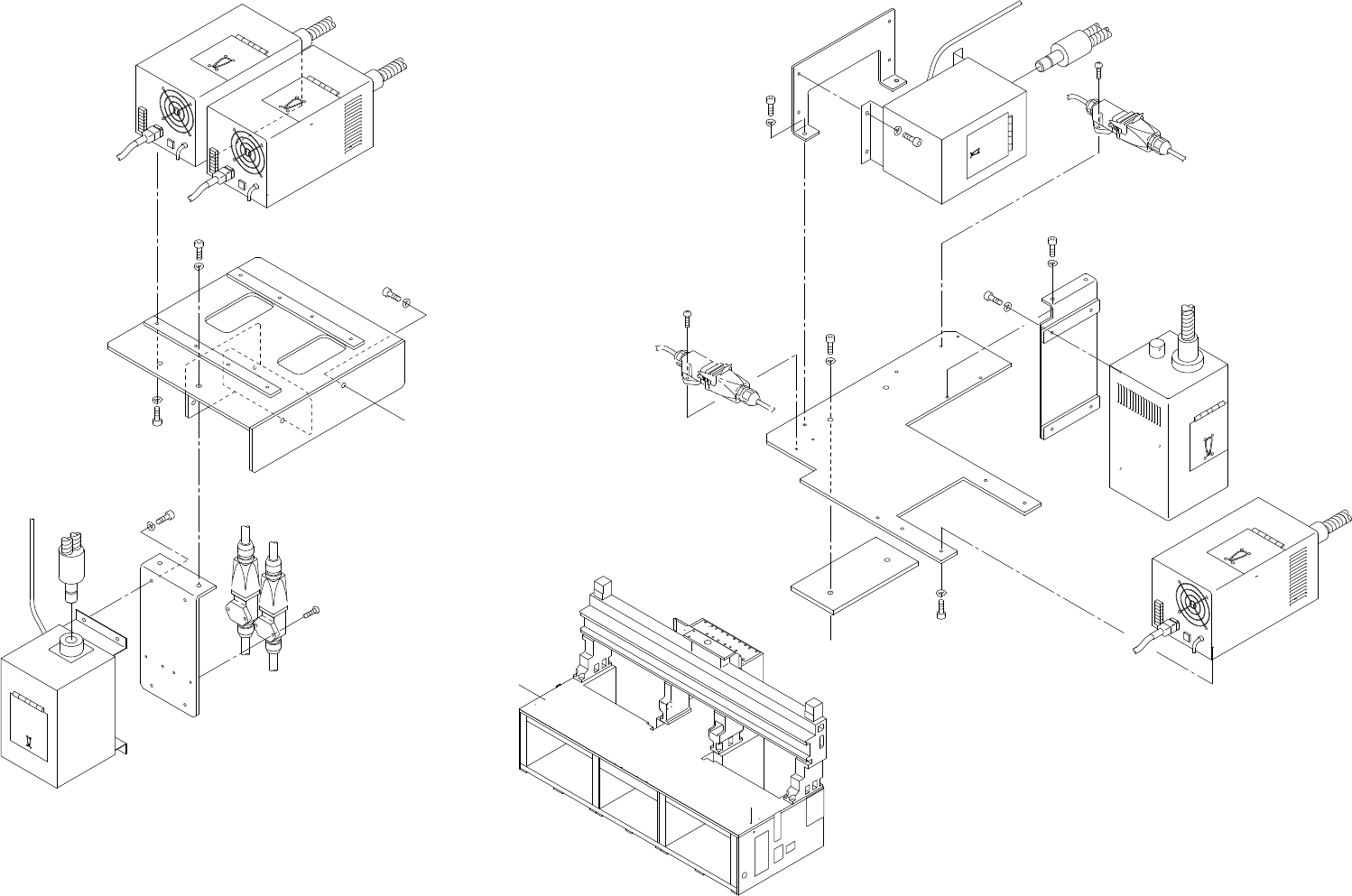

77.1.#12,13 カメラ光源(オプション)(QCA)
77.1.#12,13 camera light source(Option)(QCA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
6
No.1 プレ−シングヘッド用
For No.1 placing head
A
5
17
20
3
7
6
6
6
17
11
14
8
18
19
14
7
1
2
12
19
16
A
B
B
No.2 プレ−シングヘッド用
For No.2 placing head
4
13
16
16
18
13
10
17
13
15
9
19
18
18
8
x6.5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
77.1.#12,13ｶﾒﾗ 光源(ｵﾌﾟｼｮﾝ)(QCA)
77.1.#12,13 camera light source(Option)(QCA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QCA2560 1 BKT BKT
2 QCA2570 1 BKT BKT
3 QCA2580 1 BKT BKT
4 QCA2590 1 BKT BKT
5 QCA2601 1 PLATE ﾌﾟﾚｰﾄ
6 R1025H 4
LAMP, HALOGEN
ﾗﾝﾌﾟ ﾊﾛｹﾞﾝ ELI100J-CE-005
7 R1025T 2
LAMP, HALOGEN
ﾗﾝﾌﾟ ﾊﾛｹﾞﾝ LH100-SH05
8 K40175 2 CABLE ｹｰﾌﾞﾙ FHF-LH100-SH05
9 H5276A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X10L
10 H5277A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X12L
11 H5278A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X15L
12 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
13 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
14 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
15 H5323A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X18L
16 K5173A
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X10L
17 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
18 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
19 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
20 QCA2620 1 PLATE ﾌﾟﾚｰﾄ
IP-ⅢE PARTS LIST ver11 77 - 2
77.1.#12,13ｶﾒﾗ 光源(ｵﾌﾟｼｮﾝ)(QCA)
77.1.#12,13 camera light source(Option)(QCA)
