IP- III E P ARTS LIST ver1 1 7 8 . 2 . M F U ｸ ﾗ ﾝ ﾌ ﾟ ( N o . 2 プレーシングヘッド # 1 2 ､ 1 3 カメラ取付時、N G パーツ排出コンベア取付無し) ( オプション) ( Q P B ) 7 8 . 2 . M F U C l a m p ( N o . 2 p l a c i n g h e a d w h e n # 1 2 , 1 3 c a m e r …

100%1 / 295
78.1.MFU ﾃｰﾌﾟｶﾞｲﾄﾞ(No.1ﾌﾟﾚｰｼﾝｸﾞﾍｯﾄﾞ#12,13ｶﾒﾗ取付時)(ｵﾌﾟｼｮﾝ)(QPB)
78.1.MFU Tape guide(No.1 placing head when #12,13 camera are used)(Option)(QPB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QPB0010 2 BKT BKT
2 QPB0020 1 BKT, SENSOR BKT ｾﾝｻ
3 QPB0030 1 BKT, SENSOR BKT ｾﾝｻ
4 QPB0050 1 BKT BKT
5 QPB0060 1 BKT, SENSOR BKT ｾﾝｻ
6 QPB0080 1 GUARD ｶﾞｰﾄﾞ
7 PPB1521 3 PLATE, FIXED ﾌﾟﾚｰﾄ 固定
8 PPB1530 5 BKT, SENSOR BKT ｾﾝｻ
9 PPB1561 1 BKT, SENSOR BKT ｾﾝｻ
10 PPB1571 2 BKT, SENSOR BKT ｾﾝｻ
11 S3131T 3 SW, PHOTOELECTRIC SW 光電 PS-55T
12 S3132H 3 SW, PHOTOELECTRIC SW 光電 PS-56R
13 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
14 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L
15 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
16 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
17 K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
18 K5175R SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2X4L
19 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
20 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
21 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
22 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
IP-ⅢE PARTS LIST ver11 78 - 2
78.1.MFU ﾃｰﾌﾟｶﾞｲﾄﾞ(No.1ﾌﾟﾚｰｼﾝｸﾞﾍｯﾄﾞ
#12,13ｶﾒﾗ取付時)(ｵﾌﾟｼｮﾝ)(QPB)
78.1.MFU Tape guide(No.1 placing head
when #12,13 camera are used)(Option)(QPB)
IP-
III
E PARTS LIST ver11

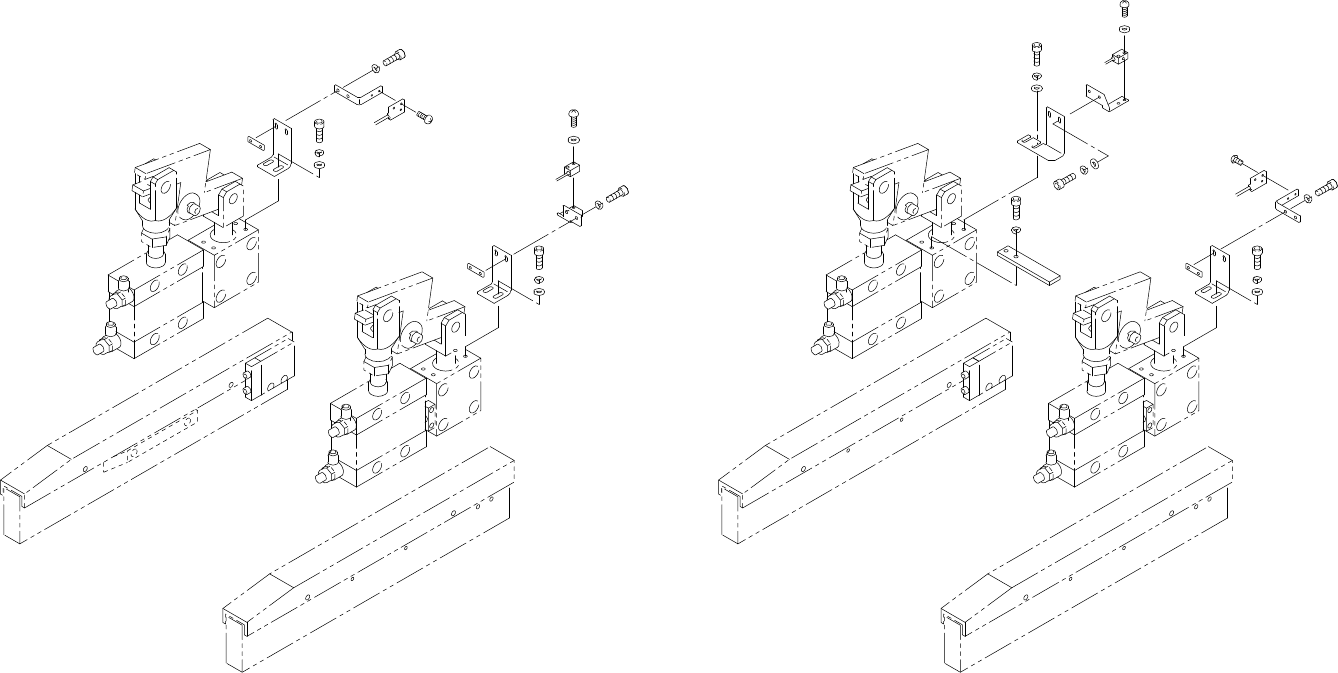

78.2.MFU ｸﾗﾝﾌﾟ(No.2 プレーシングヘッド #12､13 カメラ取付時、NGパーツ排出コンベア取付無し)(オプション)(QPB)
78.2.MFU Clamp(No.2 placing head when #12,13 camera are used,Non used NG parts eject conveyor)(Option)(QPB)
78 - 3
78.2.MFU ｸﾗﾝﾌﾟ(NO.2.ﾌﾟﾚｰｼﾝｸﾞﾍｯﾄﾞ#12,13 ｶﾒﾗ取付時,NGﾊﾟｰﾂ排出ｺﾝﾍﾞｱ取付無し)(ｵﾌﾟｼｮﾝ)(QPB)
78.2.MFU Clamp(No.2 placing head when #12,13 camera are used,Non used NG parts eject conveyor)(Option)(QPB)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
4
5
7
16
11
9
13
4
5
8
6
16
11
4
5
7
16
11
9
13
第1ステ−ション
Station No.1
第2ステ−ション
Station No.2
2
8
18
14
12
1
10
15
10
3
15
15
17
10
15
17
10
15
17
10
18
14
17
18
16
x6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
78.2.MFU ﾃｰﾌﾟｶﾞｲﾄﾞ(No.2プレー寝具ヘッド#12,13ｶﾒﾗ取付時,NGﾊﾟｰﾂ排出ｺﾝﾍﾞｱ取付無し)(ｵﾌﾟｼｮﾝ)(QPB)
78.2.MFU Tape guide(No.2 placing head when #12,13 camera are used,Non used NG parts ejectconveyor)(Option)(QPB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QPB0040 1 BKT BKT
2 QPB0070 1 BKT BKT
3 QPB0080 1 BKT BKT
4 PPB1521 3 PLATE, FIXED ﾌﾟﾚｰﾄ 固定
5 PPB1530 3 BKT, SENSOR BKT ｾﾝｻ
6 PPB1551 1 BKT, SENSOR BKT ｾﾝｻ
7 PPB1571 2 BKT, SENSOR BKT ｾﾝｻ
8 S3131T 2 SW, PHOTOELECTRIC SW 光電 PS-55T
9 S3132H 2 SW, PHOTOELECTRIC SW 光電 PS-56R
10 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
11 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L
12 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
13 K5175R SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2X4L
14 K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
15 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
16 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
17 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
18 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
78 - 4
78.2.MFU ﾃｰﾌﾟｶﾞｲﾄﾞ(No.2ﾌﾟﾚｰｼﾝｸﾞﾍｯﾄﾞ#12,13ｶﾒﾗ取付時,
NGﾊﾟｰﾂ排出ｺﾝﾍﾞｱ取付無し)(ｵﾌﾟｼｮﾝ)(QPB)
78.2.MFU Tape guide(No.2 placing head when #12,13 camera are used,
Non used NG parts eject conveyor)(Option)(QPB)
