18.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #12(4800 20MHZ)No.1(ｵﾌﾟｼｮﾝ)(QCA) 18.Image sensor camera #12(4800 20MHZ)No.1(Option)(QCA) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 45 H5301A BOLT, HEX SOCKET …

100%1 / 295
18.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #12(4800 20MHZ)No.1(ｵﾌﾟｼｮﾝ)(QCA)
18.Image sensor camera #12(4800 20MHZ)No.1(Option)(QCA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QCA1013 1 BKT BKT
2 QCA1077 1 BKT BKT
3 QCA1110 1 PLATE ﾌﾟﾚｰﾄ
4 QCA1390 1 BKT BKT
5 QCA1420 1 RING, TIGHTENING ﾘﾝｸﾞ 締付け
6 QCA1430 1 BLOCK, LOCATING ﾌﾞﾛｯｸ 位置決め
7 QCA1550 1 RING, TIGHTENING ﾘﾝｸﾞ 締付け
8 QCA1590 1 COVER ｶﾊﾞｰ
9 QCA2021 1 BKT BKT
10 QCA2030 1 PLATE ﾌﾟﾚｰﾄ
11 QCA2040 1 COVER ｶﾊﾞｰ
14 QCA2510 1 PLATE ﾌﾟﾚｰﾄ
15 QCA2520 1 BKT BKT
16 QCA2530 1 BKT BKT
18 ICA0082 2 BOLT ﾎﾞﾙﾄ
19 ICA0110 1 BOLT ﾎﾞﾙﾄ
20 JRG0391 1 KEY ｷｰ
21 KCA0110 1 KEY ｷｰ
23 PCA0480 1 BLOCK, LOCATING ﾌﾞﾛｯｸ 位置決め
25 EM42301 8 WASHER, FLAT ﾜｯｼｬ 平
26 H3025Z 1 FILTER ﾌｨﾙﾀ MC-43
27 K1128T CAMERA, IMAGE SENSOR ｶﾒﾗ ｲﾒｰｼﾞｾﾝｻ FH2048BN
28 R4034A 1 LENS ﾚﾝｽﾞ #1181
30 R1019F 1 LAMP ﾗﾝﾌﾟ FMD-92L(45)K80W-3M
31 R1019D 1 LAMP ﾗﾝﾌﾟ PR89-2700-FK2
32 H5176A
BOLT, HEX
ﾎﾞﾙﾄ 六角         
M5X12L
33 H5182A
BOLT, HEX
ﾎﾞﾙﾄ 六角         
M6X15L
34 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
35 H5279A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X20L
36 H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X5L
37 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
39 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
40 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
41 H5291A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X18L
42 H5293A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X25L
43 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X30L
44 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
IP-ⅢE PARTS LIST ver11
18 - 2
18.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #12(4800 20MHZ)No.1(ｵﾌﾟｼｮﾝ)(QCA)
18.Image sensor camera #12(4800 20MHZ)No.1(Option)(QCA)
18.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #12(4800 20MHZ)No.1(ｵﾌﾟｼｮﾝ)(QCA)
18.Image sensor camera #12(4800 20MHZ)No.1(Option)(QCA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
45 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
46 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
47 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
48 H5327A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X30L
50 K5208A SCREW, TRUSS 小ﾈｼﾞﾄﾗｽ M4X6L
51 K5256K
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X15L
52 K5262A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M6X10L
53 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3 P=0.5
54 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
55 N4031A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X10L
56 W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-3-L
57 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
59 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
60 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
61 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
62 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
63 W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
1W-4
64 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
65 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
66 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
IP-ⅢE PARTS LIST ver11
18 - 3
18.ｲﾒｰｼﾞｾﾝｻｶﾒﾗ #12(4800 20MHZ)No.1(ｵﾌﾟｼｮﾝ)(QCA)
18.Image sensor camera #12(4800 20MHZ)No.1(Option)(QCA)
IP-
III
E PARTS LIST ver11

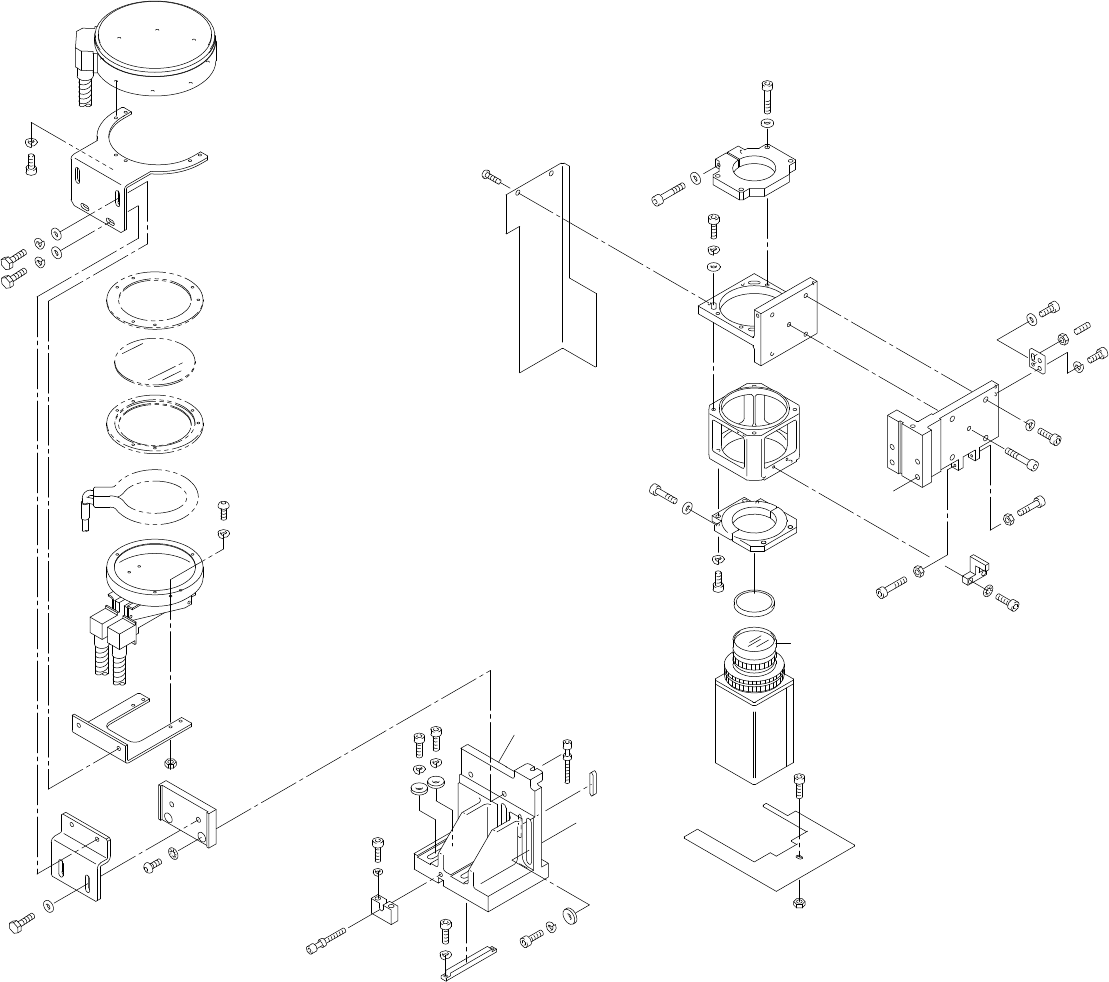

19.イメージセンサカメラ #12(4800 20MHz)No.2(ｵﾌﾟｼｮﾝ)(QCA)
19.Image sensor camera #12(4800 20MHz)No.2(Option)(QCA)
19 - 1
19.イメージセンサカメラ #12(
4800 20MHz)No.2(
ｵﾌﾟｼｮﾝ)(QCA)
19.Image sensor camera #12(4800 20MHz)No.2(Option)(QCA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
4
6
2
7
23
25
18
17
42
1
21
17
20
3
9
14
10
16
15
24
5
47
11
A
22
59
44
56
31
22
59
45
54
44
63
30
33
56
31
53
31
56
48
60
57
36
27
28
57
38
60
37
60
58
39
8
43
58
52
36
34
57
32
50
50
32
29
58
62
19
A
50
51
40
51
61
61
x6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
