15.1.第6ステーション Station 6(WGC)
CP-642E PARTS LIST ver07
15-3
15.1.第6ステーション(画像処理)(WGC)
15.1.Station 6(Vision processing)(WGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
47H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
48H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
49H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L
50W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
51W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
52W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
53W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
54W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
55W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
56W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
57W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
59W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
61K5204A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X8L
62K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L
63K5172A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X15L
64N1076A NUT, HEX ﾅｯﾄ 六角 M3 P=0.5
65N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
66WGC0090 3 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
68WGC0240 1 BKT BKT
69WGC0250 1 PLATE ﾌﾟﾚｰﾄ
70H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
71H5345A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X40L
72W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
73W1046A WASHER, FLAT ﾜｯｼｬ ﾋﾗ 4W-8
76WWZ0242 1 PLATE ﾌﾟﾚｰﾄ
77WWZ0271 1 PLATE ﾌﾟﾚｰﾄ
78K5049N 3 CONNECTOR ｺﾈｸﾀ F-H-D7S
79K5049L 3 CONNECTOR ｺﾈｸﾀ F-H-D7B
80H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
81WGC1031 1 COVER, LOWER ｶﾊﾞｰ 下
82WGC4620 1 PLATE ﾌﾟﾚｰﾄ
83WGC4650 1 HOLDER ﾎﾙﾀﾞ
84K1133M 1 CAMERA, CCD ｶﾒﾗ CCD IK-542F
85R4040A 1 LENS ﾚﾝｽﾞ FML-37082
86H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
87K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L ･
15.2.第6ステーション Station 6(WGC)
CP-642E PARTS LIST ver07
15-4

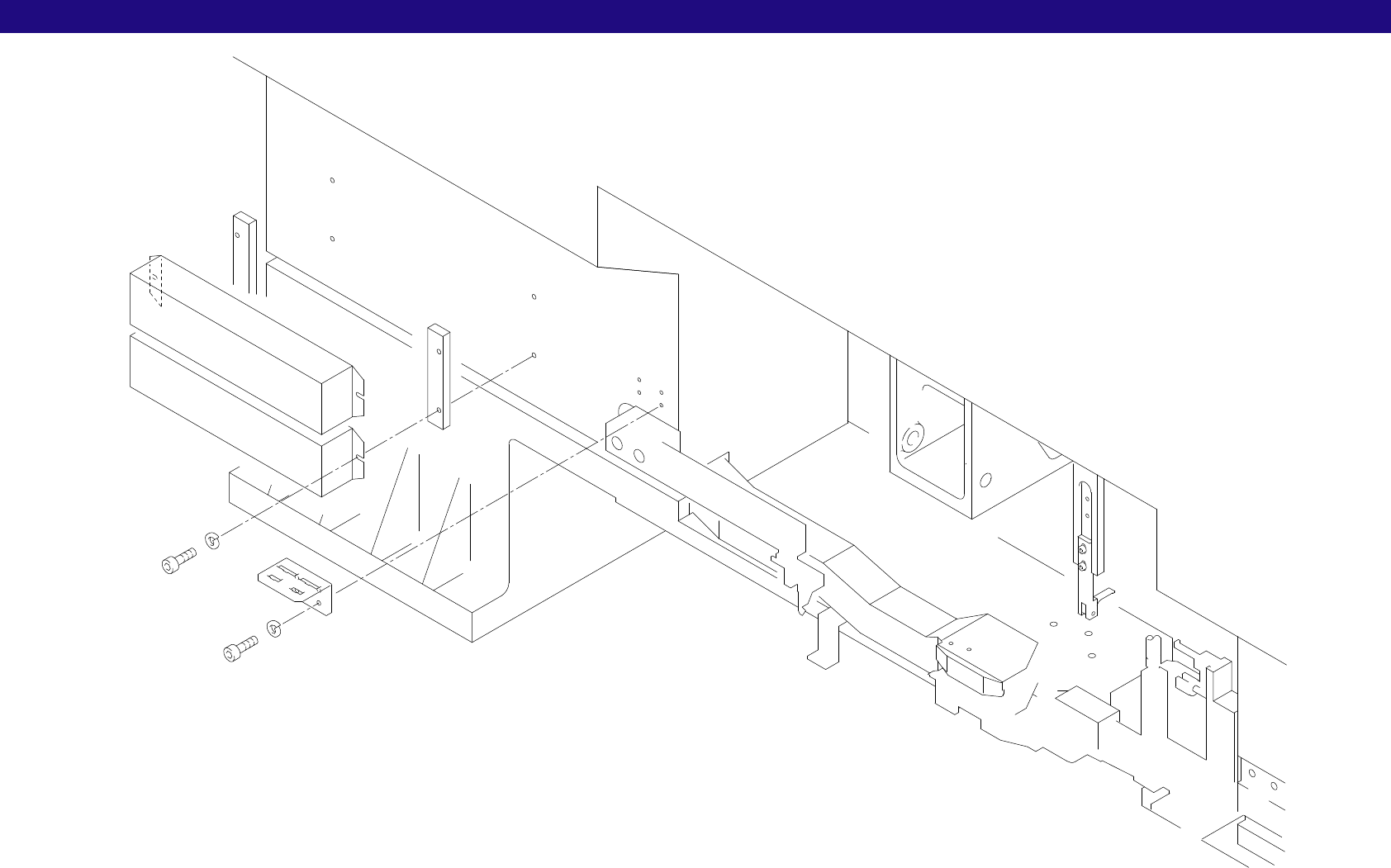

15.2.第6ステーション(画像処理)(WGC)
15.2.Station 6(Vision processing)(WGC)
75
51
42
50
41
74
74
67
67
x4.5
15.2.第6ステーション Station 6(WGC)
CP-642E PARTS LIST ver07
15-5
15.2.第6ステーション(画像処理)(WGC)
15.2.Station 6(Vision processing)(WGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X15L
42H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
50W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
51W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
67WGC1012 2 GENERATOR 発生器 With IEC cable
74WGC0270 2 SPACER ｽﾍﾟｰｻ
75WWZ0192 1 PLATE ﾌﾟﾚｰﾄ ･
