2 3 . 2 . 防音ボックス N o i s e r e d u c t i o n b o x ( W P V ) CP-642E P ARTS LIST ver07 2 3 - 4 2 3 . 2 . 防音ボックス( W P V ) 2 3 . 2 . N o i s e r e d u c t i o n b o x ( W P V ) P 2 O O P 7 7 7 7 5 6 3 4 7 7 7 7 4 1 ポンプ バキュ…
23.1.防音ボックス Noise reduction box(WPV)
CP-642E PARTS LIST ver07
23-3
23.1.防音ボックス(WPV)
23.1.Noise reduction box(WPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
46T5006B 2 HANDLE 取手 THA-240-No7
47. BELLOWS HOSE ｼﾞｬﾊﾞﾗﾎｰｽ 38ﾟ P Type
48K5181A 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X90L
49K5185A 14 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X25L
50K5186A 3 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X38L
51H5383A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X20L
52H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
53H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
54H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
55W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
56W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
57W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
58W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
60N1073T NUT, HEX ﾅｯﾄ 六角 M12 P=1.5CFH12
61N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
62N1085A NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
63N1079A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
64WPT0130 1 HOSE, AIR ﾎｰｽ ｴｱｰ
65K1141Z 1 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-619
66K11413 1 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-620
67H3120T 1 PLUG ﾌﾟﾗｸﾞ 489-086L21
68GGA0411 4 RETAINER ｵｻｴ
69H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ六角穴 M4X6L
70WPV0250 1 BKT BKT
71WPV0260 1 BKT BKT
72CLF9210 1 BKT, GROUNDING BKT ｱｰｽ
73H1183T 2 PACKING ﾊﾟｯｷﾝ 20M/MX2M

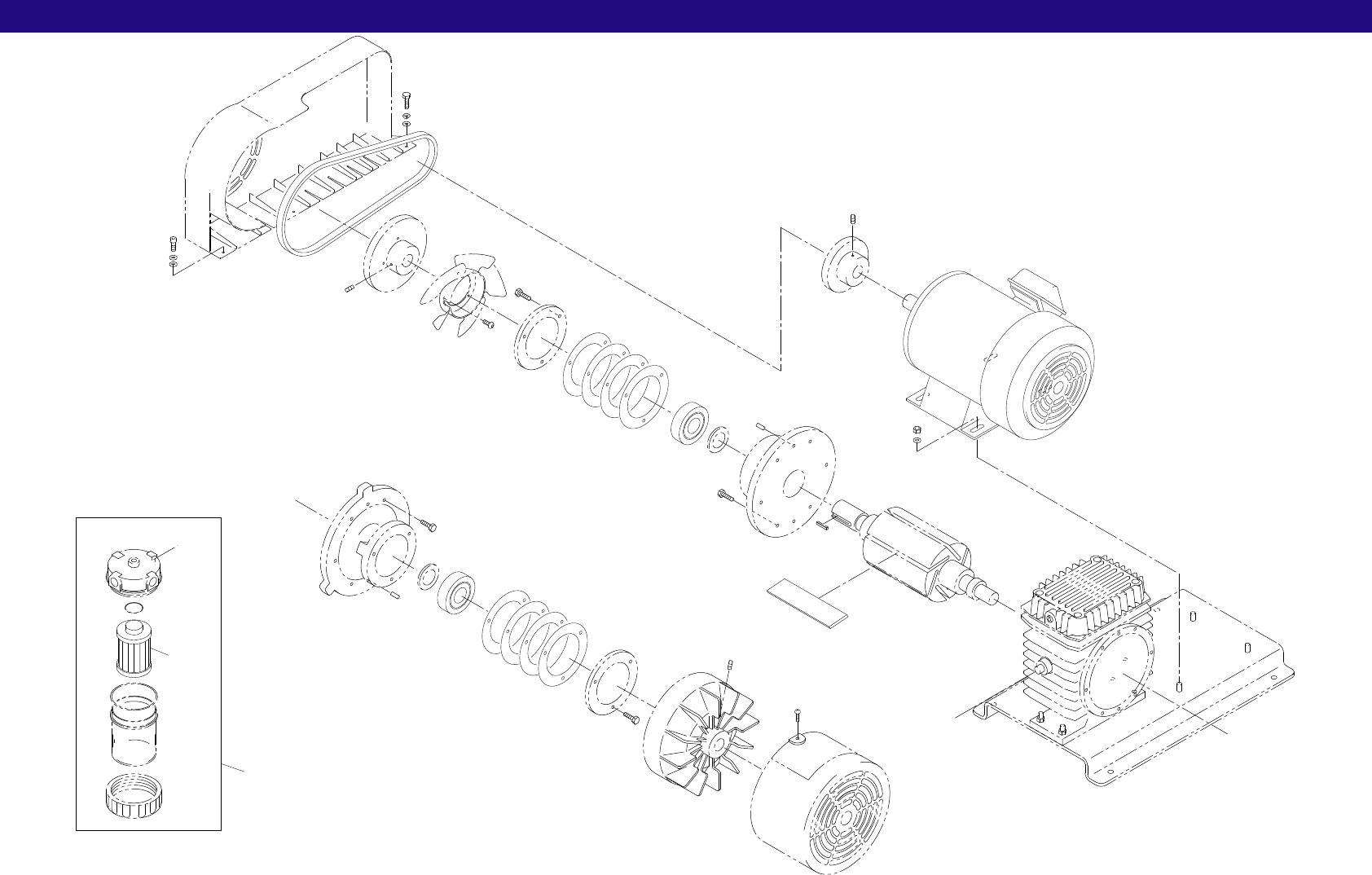

23.2.防音ボックス Noise reduction box(WPV)
CP-642E PARTS LIST ver07
23-4
23.2.防音ボックス(WPV)
23.2.Noise reduction box(WPV)
P
2
O
O
P
7
7
7
7
5
6
3
4
7
7
7
7
4
1
ポンプ バキューム
Pomp vacuum
x8
23.2.防音ボックス Noise reduction box(WPV)
CP-642E PARTS LIST ver07
23-5
23.2.防音ボックス(WPV)
23.2.Noise reduction box(WPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1A4090T 1 ELEMENT ｴﾚﾒﾝﾄ 04A30159010(KHA750ﾖｳ）
2H3018M 1 FILTER ﾌｨﾙﾀ KH750A用ﾌｨﾙﾀ
3H3103T 6 BLADE ﾌﾞﾚｰﾄﾞ 04038284010(KHA750ﾖｳ)
4H4044T 2 BEARING ﾍﾞｱﾘﾝｸﾞ 04038287010(6304ZZﾄｸ)
5H4453H 1 BELT ﾍﾞﾙﾄ 35303430020(7M670ﾊﾞﾝﾌﾚｯｸｽ)
6M5001H 1 MOTOR ﾓｰﾀ 0.75KW4P
7R1027A 8 LINER ﾗｲﾅ 04000040010(KHA750ﾖｳ) ･
