E2 高压状态 E3 低压状态 E4 压缩机和风扇状态 3 控制模式 1 水泵打开 2 控制设定1 打开 3 控制设定2 打开 4 上按钮 增加设定点或参数值 5 下按钮 降低设定点或参数值 6 报警显示 上健表示：上限值固定设定控制 下健表示 ： 下限值固定设定控制 下健表示 ： 下限值固定设定控制 7 设定 设定点调用或参数显示 8 F1按钮 参数后特别的功能促成 9 F2按钮 参数后特别的功能促成 10 Stand－by 按钮 控…
冷水机控制面板 控制电路板 控制继电器

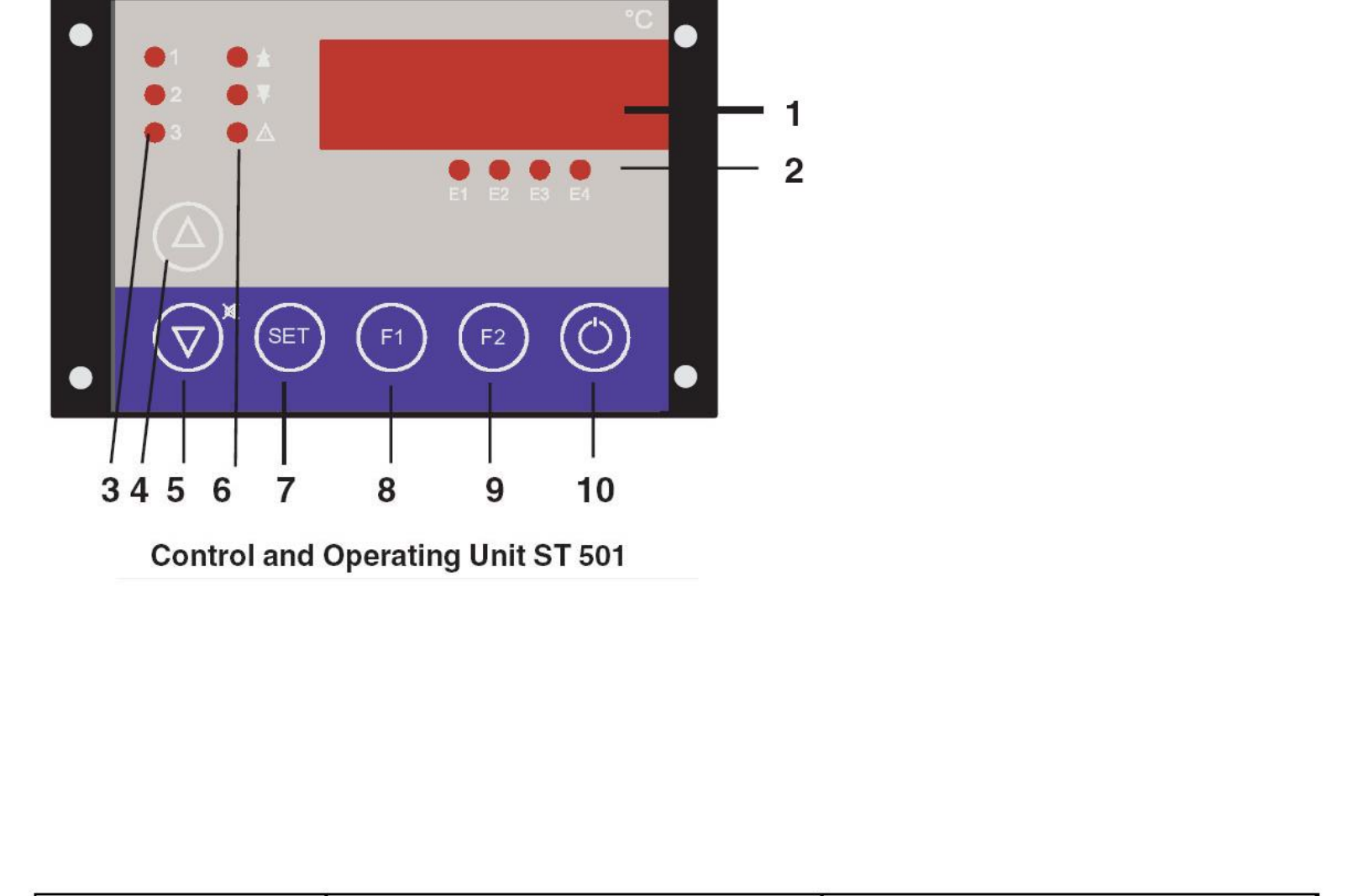

控制和操作模块 1 显示模块
2
状态显示
2
状态显示
E1 水泵和水位状态
E2 高压状态
E3 低压状态
E4 压缩机和风扇状态
3 控制模式
1 水泵打开
2 控制设定1 打开
3 控制设定2 打开
4 上按钮
增加设定点或参数值
5 下按钮
降低设定点或参数值
6 报警显示
上健表示：上限值固定设定控制
下健表示
：
下限值固定设定控制
下健表示
：
下限值固定设定控制
7 设定
设定点调用或参数显示
8 F1按钮
参数后特别的功能促成
9 F2按钮
参数后特别的功能促成
10 Stand－by 按钮
控制打开或关闭（选项）

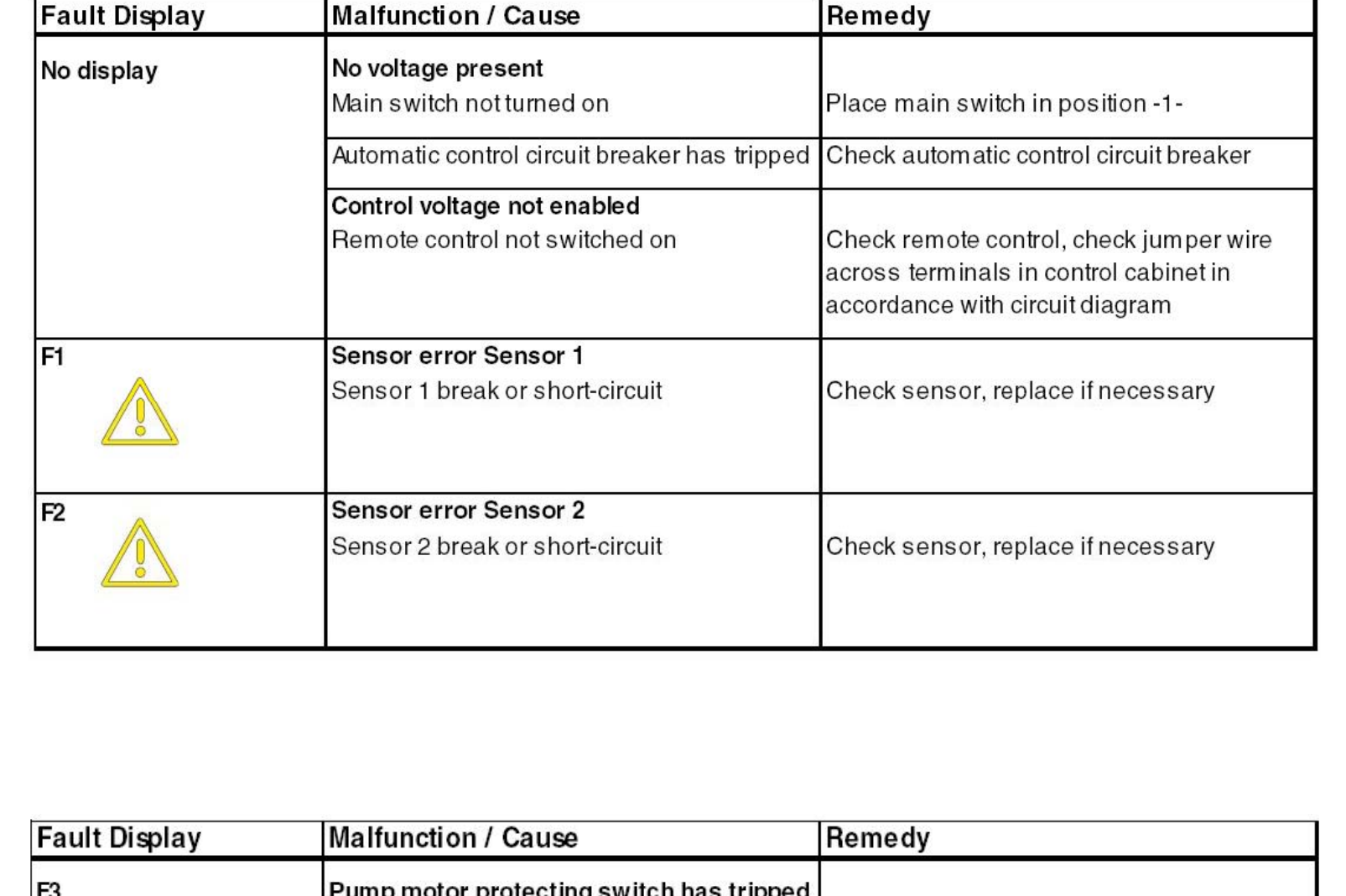

故障信息及解决对策
