1.3 压料盖与走带面的清洁
压料盖与送料器机架的缝隙之间若掉入了电子元件或尘屑，会引起压料盖上浮，导致吸料位置发生偏位。出现上
述情况时，请务必按照下述步骤清洁压料盖。
1
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2
进行清洁。
1. 用棉棒等清除压料盖内侧与送料器机架走带面的元件与尘屑之后，用喷气工具喷气吹除尘屑。
2. 用细棉棒等清洁压料盖的盖带折回部。
tooltip

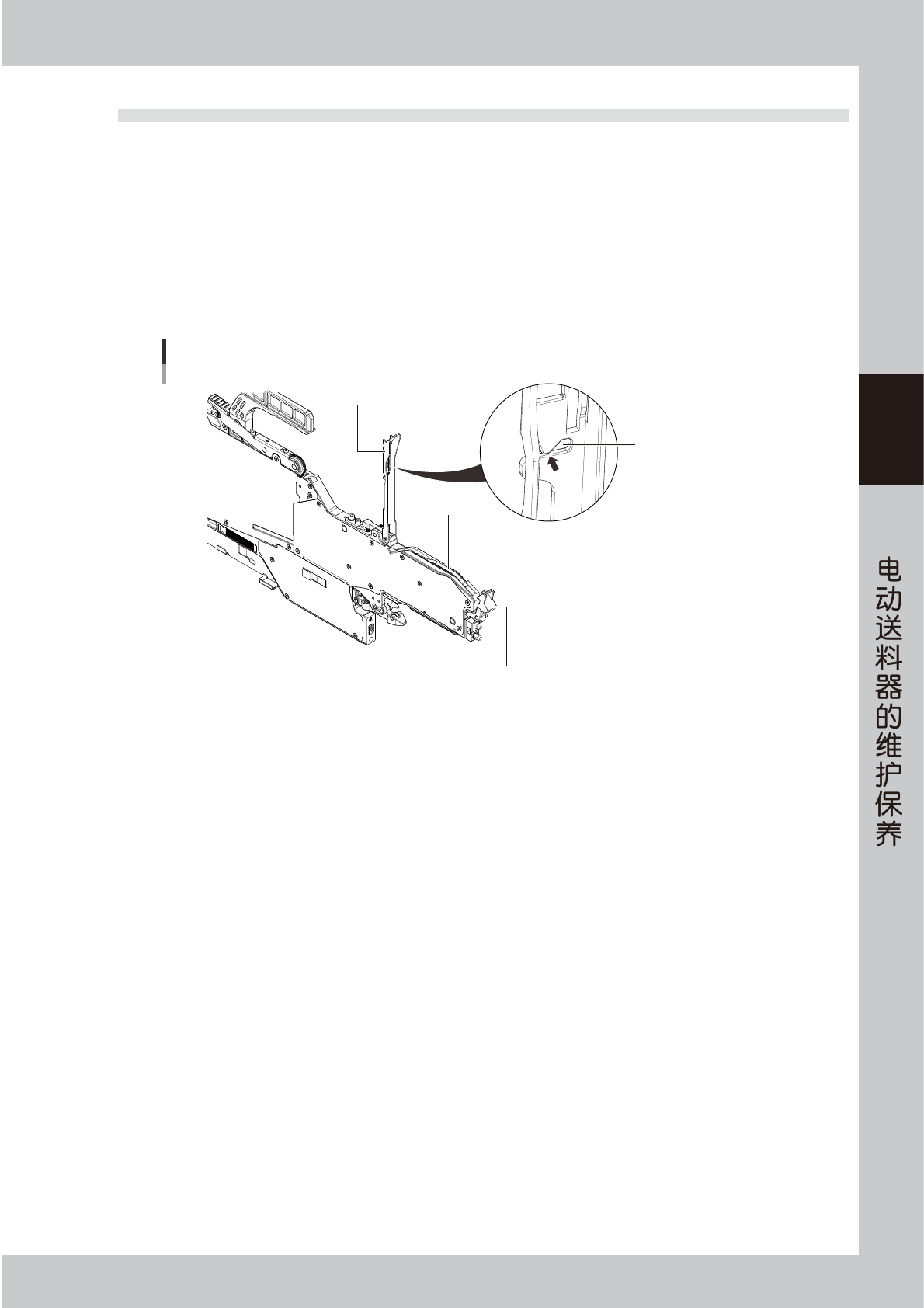

清洁压料盖与走带面
压料盖
前端压料扣
走带面
盖带折回部
65301-KLJ-00
3-4
3
Z
S

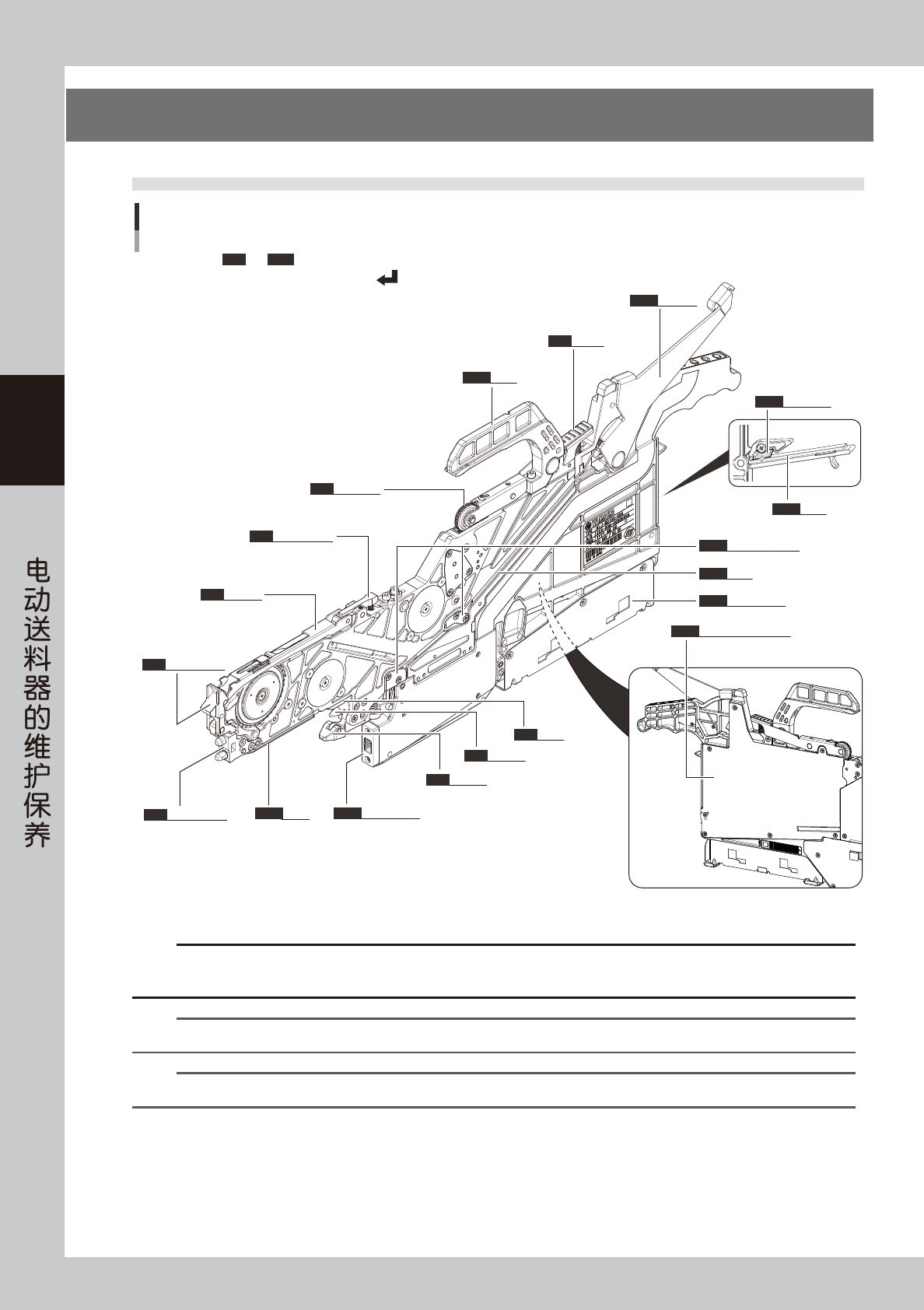

2. ZS 电动送料器可更换的配件
2.1 可更换的配件
后端压料扣
压料盖
3.1
前端固定块
3.2
前端压料扣
3.3
3.4
导条
3.18
锁定杆
3.5
固定销
3.6
底板
3.7
钢丝盖板1、 2
3.11
钢丝
3.12
P/O杆
3.8
卷带齿轮
3.9
把手
3.10
板卡连接器
3.17
3.1 3.19
〜
※ 点击图中的 ，可以跳转到该部位的详细介绍页面。
需要返回本页时，按页面左下角或右下角的 按钮。
手柄杆
3.14
可更换的配件
板盖带回收盒盖板
3.13
料带盘挂架
3.19
切带刀片
3.16
尾盖
3.15
65302-KLJ-20
c
注意
•
ZS 电动送料器为精密机械，请勿用力撞击或使其跌落。
•
可更换的配件装卸次数达到 5,000 次或 6 个月时，请目视检查是否有异常。
参考
装卸次数可以在吸料位置调整仪或贴片机的调整实用程序画面中确认。
参考
可更换的配件，请参照“MAINTENANCEPARTSLIST”( 配件表 )。
3-5
3
Z
S
2.2 更换配件之前需喷气的部位
更换配件之前，请务必对下述部位进行喷气吹除尘屑。
1.链齿轮部 ( 下图中 1)
对整个链齿轮进行喷气。
2.走带槽 ( 下图中 2)
从箭头方向进行喷气。
3.卷绕盖带的齿轮部，盖带回收盒内 ( 下图中 3)
从箭头方向进行喷气。

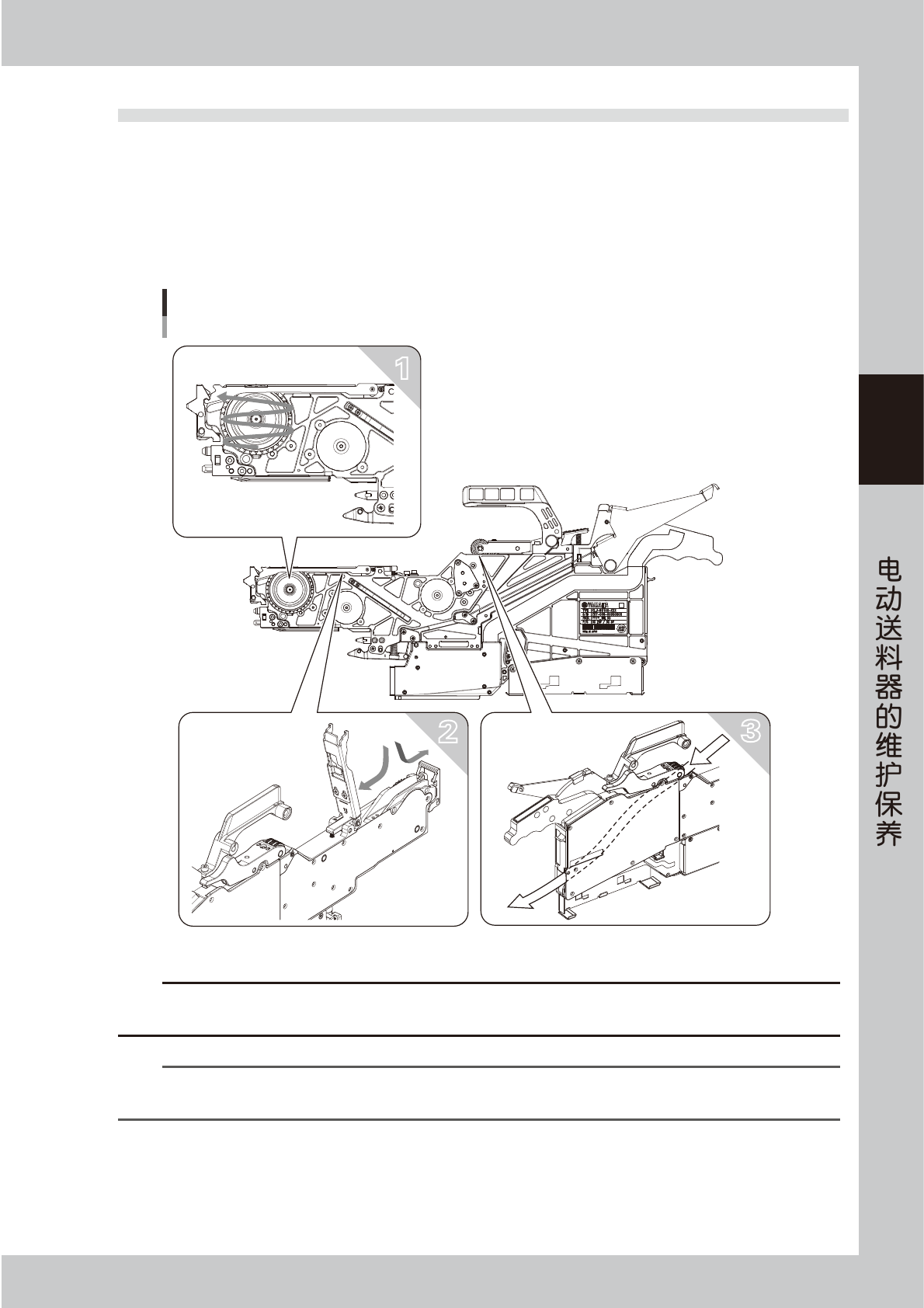

更换元件时需喷气吹除尘屑的部位
3
1
2
3
1
2
65303-KLJ-00
c
注意
更换配件之前，请务必对上述部位进行喷气吹除尘屑。因为若在压料盖等内部残留有元件的状态下安装新元件，会导致载带与盖带
在送料器内被卡，引起送料不良，造成吸料出错。
n
要点
本公司推荐使用的喷气工具 ：KU4-M8590-00XAIRBLOWTOOL
购买时，请务必确认最新的配件名与配件编号。
