3-7 3 Z S 3.2 前端固定块的更换 下面，介绍更换前端固定块的方法。 1 拆卸前端固定块。 1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 处固定 螺栓。 2. 用长度超过 6mm 的 M3 螺栓 (M3×6 以上 ) 拧 入 M3 螺孔中，使前端固定块被顶起之后，用 手将前端固定块笔直取下。 c 注意 • 请务必用手将前端固定块笔直取下。若在前端固定块为倾 斜的状态下拆卸，可能会使螺栓或螺孔变形。 …
3-6
3
Z
S

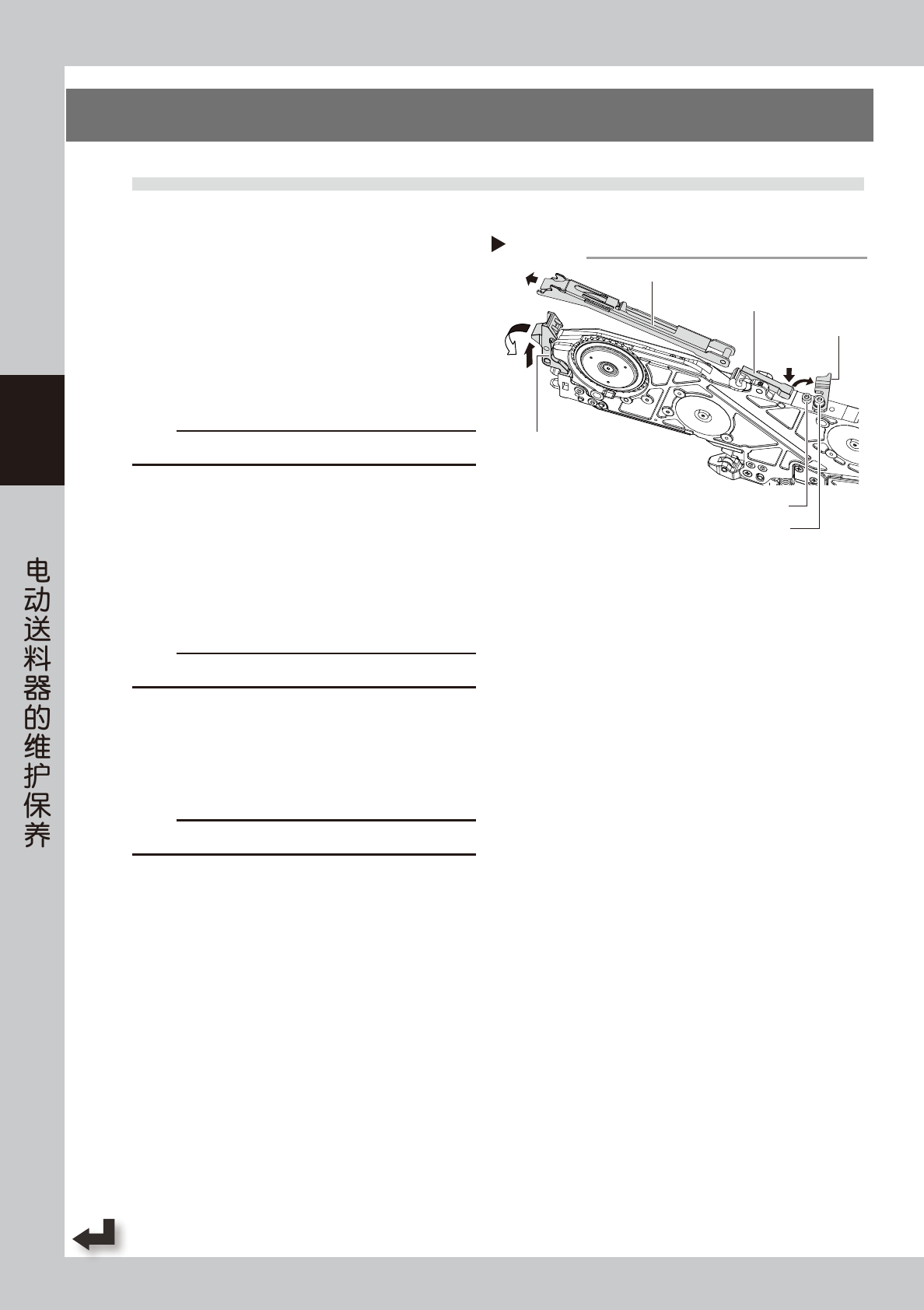

3. ZS 电动送料器的配件更换
3.1 压料盖的更换
下面，介绍更换压料盖的方法。
1
拆卸压料盖。
1. 用内六角扳手 (2.5) 拧松固定挡片的 1 处螺栓。
2. 如右图箭头所示方向，将挡片从后端压料扣的
下方滑出。
3. 将前端压料扣边向上提起边向前拉开之后，将
压料盖斜向提起。
4. 按后端压料扣的右图中箭头所示部位，取出压
料盖。
c
注意
请勿拧松有卡圈的螺栓 (1 处 )。
2
换上新的压料盖。
按后端压料扣的 Step1 图中箭头所示部位，将新的
压料盖的后端装在送料器上。
3
固定压料盖。
将前端压料扣边向上提起边向前拉开之后，按下压
料盖前端，使前端压料扣固定住压料盖。
c
注意
安装压料盖之后，请确认是否会与链齿轮发生干扰。
4
安装挡片。
将挡片滑回原位之后，用内六角扳手 (2.5) 拧紧固
定挡片的 1 处螺栓。
y
拧紧扭矩 ：55N
•
cm
c
注意
请务必将挡片滑回原位，并拧紧螺栓。
拆卸压料盖
Step 1
挡片
后端压料扣
压料盖
前端压料扣
拧松此螺栓
有卡圈的螺栓(无需拧松)
65304-KLJ-00
3-7
3
Z
S

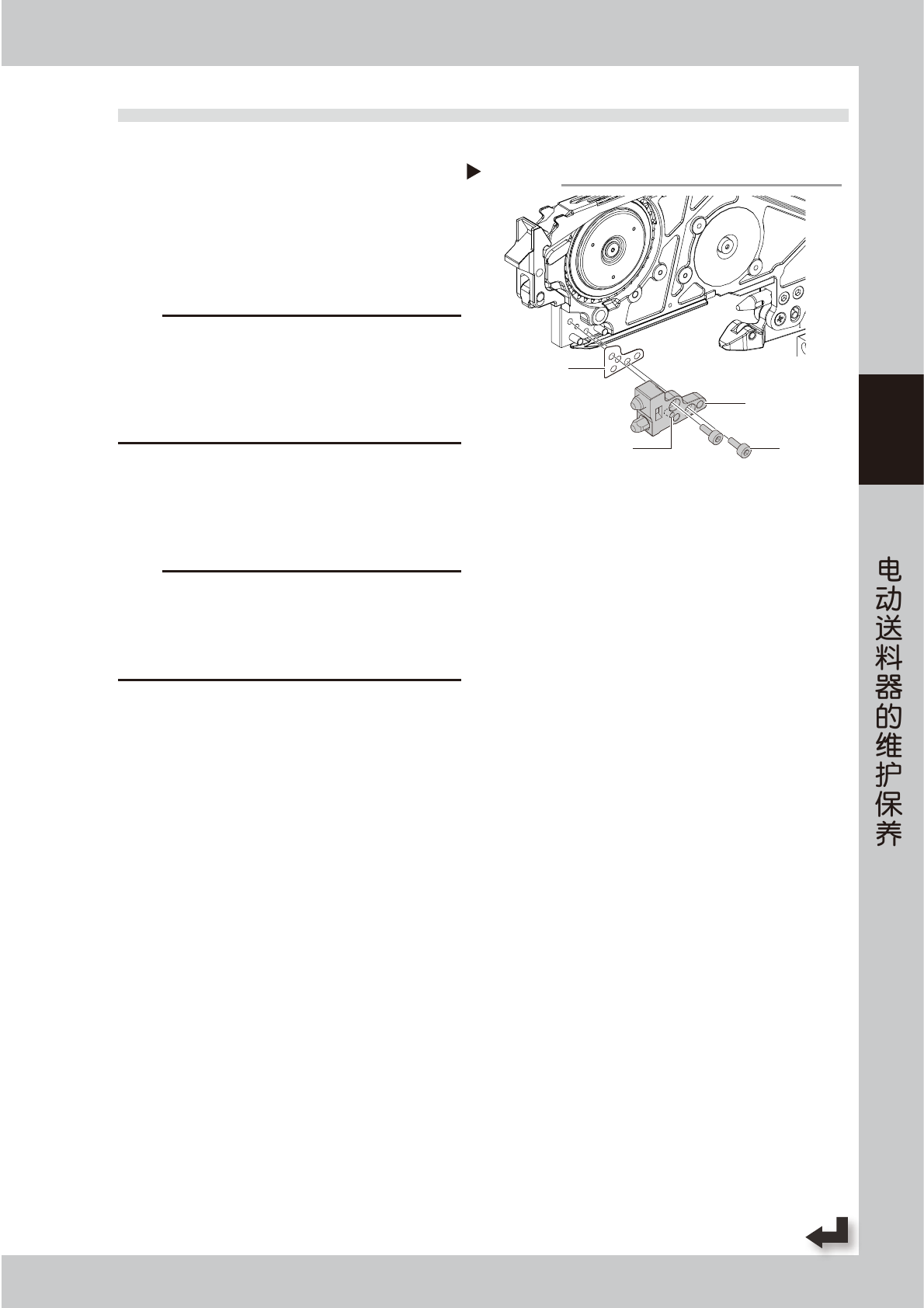

3.2 前端固定块的更换
下面，介绍更换前端固定块的方法。
1
拆卸前端固定块。
1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 处固定
螺栓。
2. 用长度超过 6mm 的 M3 螺栓 (M3×6 以上 ) 拧
入 M3 螺孔中，使前端固定块被顶起之后，用
手将前端固定块笔直取下。
c
注意
•
请务必用手将前端固定块笔直取下。若在前端固定块为倾
斜的状态下拆卸，可能会使螺栓或螺孔变形。
•
前端固定块与送料器之间可能会装有多块垫片，请注意不
要丢失。
•
装有垫片时，拆下前端固定块之后，请注意不要被露在外
面的垫片划伤。
2
安装新的前端固定块。
换上新的前端固定块，用内六角扳手 (2.5) 拧紧 2
处固定螺栓进行固定。
y
拧紧扭矩 ：200N
•
cm
c
注意
•
前端固定块与送料器之间装有垫片时，请务必将垫片装回
原位。
•
装有垫片时，请注意不要被露在外面的垫片划伤。
•
更换前端固定块之后，需要使用吸料位置调整仪确认吸料
位置。
更换前端固定块
Step 1-2
前端固定块
垫片
固定螺栓
M3螺孔
65305-KLJ-00
3-8
3
Z
S

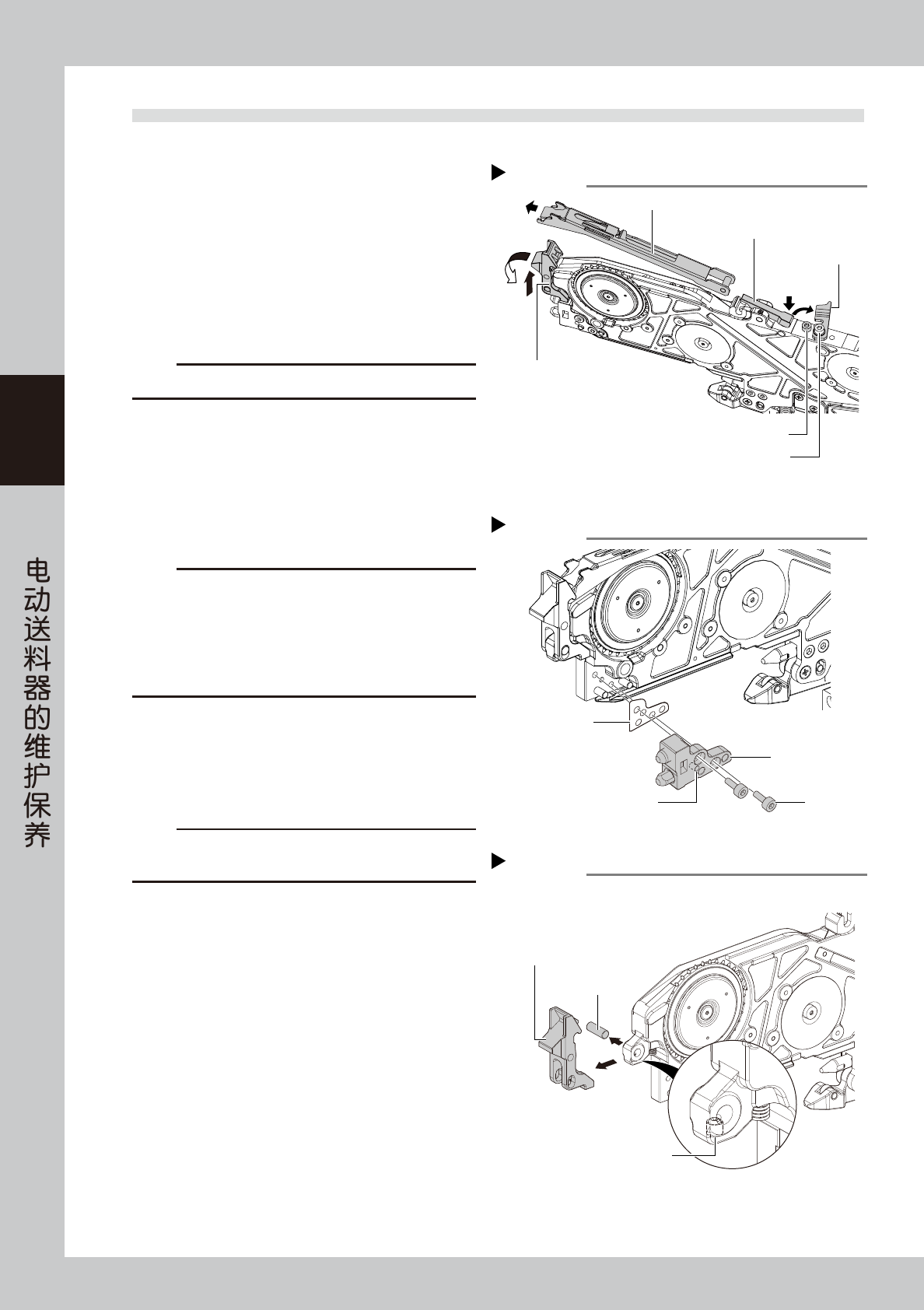

3.3 前端压料扣的更换
下面，介绍拆卸前端压料扣的方法。更换前端压料扣需要先拆卸压料盖和前端固定块。
1
拆卸压料盖。
1. 用内六角扳手 (2.5) 拧松固定挡片的 1 处螺栓。
2. 如右图箭头所示方向，将挡片从后端压料扣的
下方滑出。
3. 将前端压料扣边向上提起边向前拉开之后，将
压料盖斜向提起。
4. 按后端压料扣的右图中箭头所示部位，取出压
料盖。
c
注意
请勿拧松有卡圈的螺栓 (1 处 )。
2
拆卸前端固定块。
1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 处固定
螺栓。
2. 用长度超过 6mm 的 M3 螺栓 (M3×6 以上 ) 拧
入 M3 螺孔中，使前端固定块被顶起之后，用
手将前端固定块笔直取下。
c
注意
•
请务必用手将前端固定块笔直取下。若在前端固定块为倾
斜的状态下拆卸，可能会使螺栓或螺孔变形。
•
前端固定块与送料器之间可能会装有多块垫片，请注意不
要丢失。
•
装有垫片时，拆下前端固定块之后，请注意不要被露在外
面的垫片划伤。
3
拆卸前端压料扣。
1. 用内六角扳手 (1.5) 拧松 1 处紧定螺钉之后，拔
出轴。
2. 拆下前端压料扣。
c
注意
前端压料扣内装有弹簧。拔出轴时，受弹力作用前端压料扣
与弹簧可能会被弹出，请注意不要丢失。
拆卸压料盖
Step 1
挡片
后端压料扣
压料盖
前端压料扣
拧松此螺栓
有卡圈的螺栓(无需拧松)
65304-KLJ-00
拆卸前端压料扣
Step 3
前端压料扣
轴
紧定螺钉
65306-KLJ-00
更换前端固定块
Step 1-2
前端固定块
垫片
固定螺栓
M3螺孔
65305-KLJ-00
