3-14 3 Z S ■不使用固定销安装工具时 1 拆卸固定销。 用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓之 后，取下固定销。 参考 若底板也需要更换时，此时拆卸底板会更便于更换。 关于底板的更换方法，请参照本章后述 “3.7底板的更换” 。 2 换上新的固定销。 1. 将新的固定销插入送料器的固定销安装孔中， 并用 2 根固定螺栓进行预固定。 2. 边向右图所示箭头方向按住固定销，边用内六 角扳手 (2.5) …
3-13
3
Z
S

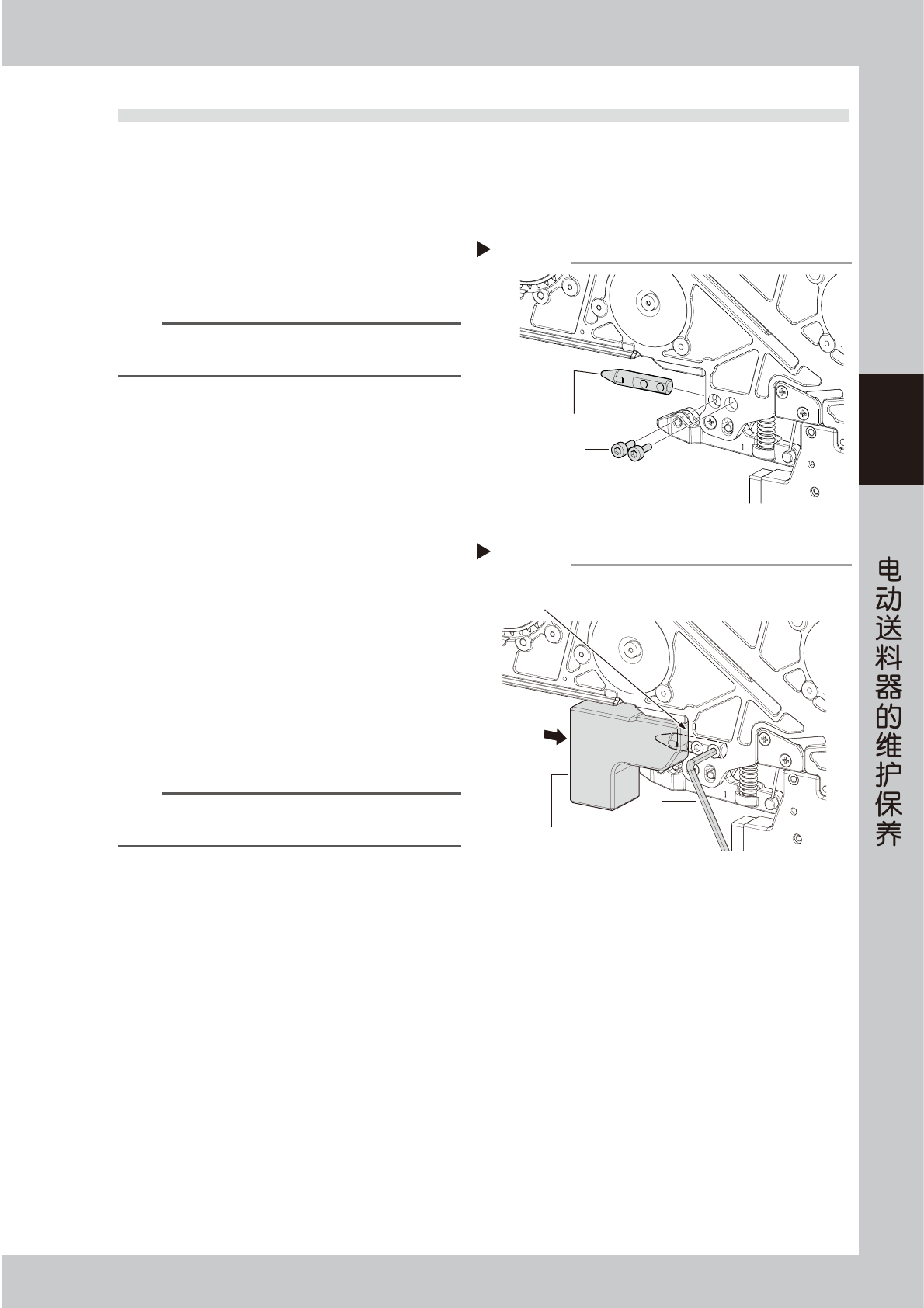

3.6 固定销的更换
更换固定销时，建议尽可能使用固定销安装工具 (KHJ-ME101-00 JIG, TAIL PIN) 更换固定销。因为，若使用固定
销安装工具安装，可以保证安装质量。
下面，分别介绍使用与不使用固定销安装工具更换固定销的方法。
■使用固定销安装工具时
1
拆卸固定销。
用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓之
后，取下固定销。
参考
若底板也需要更换时，此时拆卸底板会更便于更换。
关于底板的更换方法，请参照本章后述“3.7底板的更换”。
2
换上新的固定销。
将新的固定销插入送料器的固定销安装孔中，并用
2 根固定螺栓进行预固定。
3
插入固定销安装工具。
使锁定杆为打开状态之后，插入固定销安装工具，
使固定销安装工具抵住右图中所示的部位。
4
拧紧 2 根固定螺栓。
用内六角扳手 (2.5) 拧紧在 Step2 中进行过预固定
的 2 根固定螺栓。
y
拧紧扭矩 ：55N
•
cm
5
拆卸固定销安装工具。
握手柄杆使锁定杆打开之后，取下固定销安装工具。
6
确认送料器的装卸状态。
在贴片机或一次性换料车上装卸送料器，确认可以
正常装卸。
参考
使用了固定销安装工具之后，需清洁固定销插入孔与表面之
后再存放。
拆卸固定销
Step 1
固定螺栓
固定销
65315-KLJ-00
固定销安装工具
抵住此处
内六角扳手 (2.5)
安装固定销
■ 使用固定销安装工具时
Step 3-4
65316-KLJ-00
3-14
3
Z
S

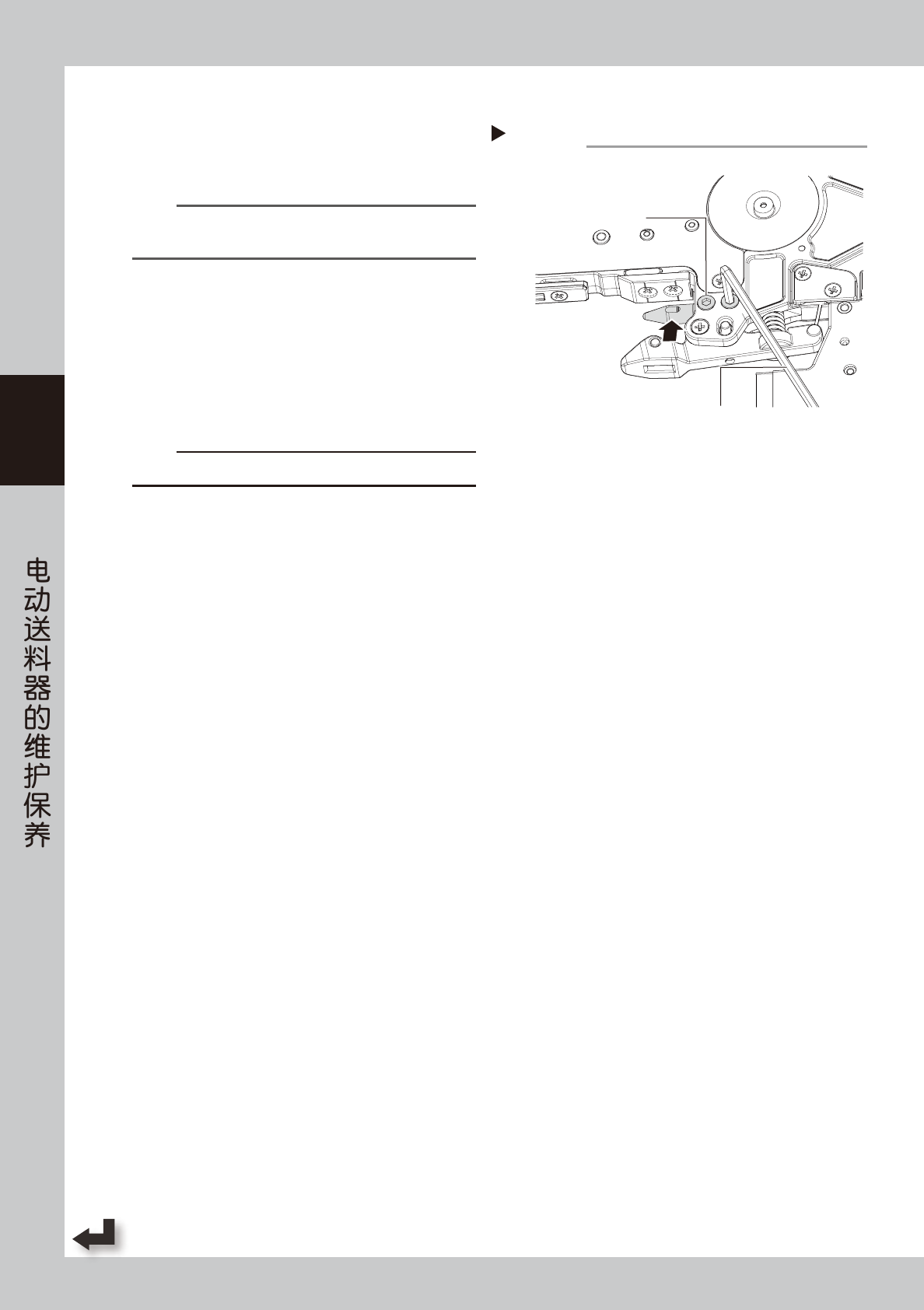

■不使用固定销安装工具时
1
拆卸固定销。
用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓之
后，取下固定销。
参考
若底板也需要更换时，此时拆卸底板会更便于更换。
关于底板的更换方法，请参照本章后述“3.7底板的更换”。
2
换上新的固定销。
1. 将新的固定销插入送料器的固定销安装孔中，
并用 2 根固定螺栓进行预固定。
2. 边向右图所示箭头方向按住固定销，边用内六
角扳手 (2.5) 拧紧在 1. 中进行过预固定的 2 根
固定螺栓。
y
拧紧扭矩 ：55N
•
cm
c
注意
若安装固定销时装斜，在装卸送料器时可能会不易装卸。
3
确认送料器的装卸状态。
在贴片机或一次性换料车上装卸送料器，确认可以
正常装卸。
安装固定销
■ 不使用固定销安装工具时
进行了预固定的固定螺栓
向箭头所示方向
按住固定销
内六角扳手 (2.5)
Step 2
65317-KLJ-00
3-15
3
Z
S

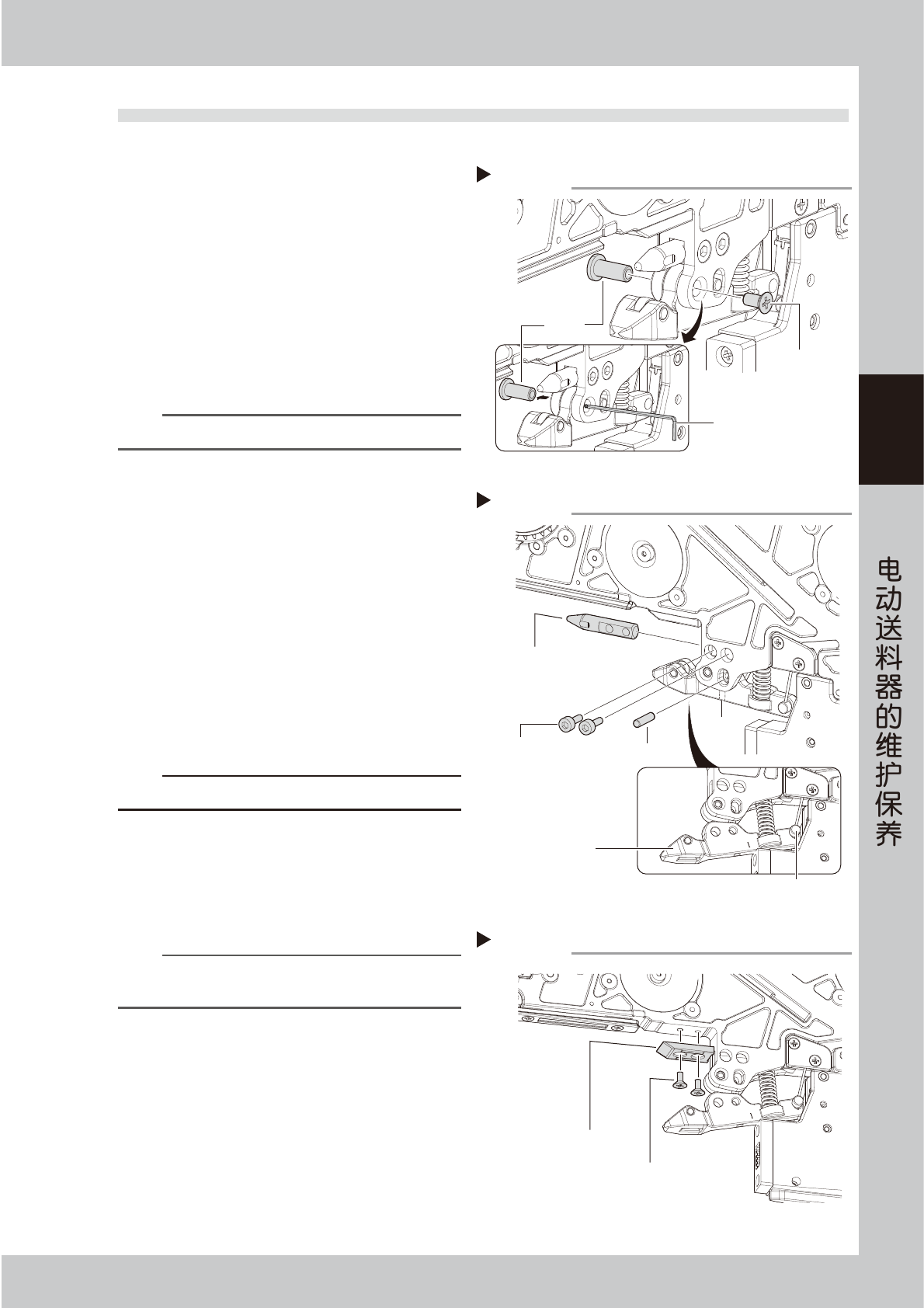

3.7 底板的更换
更换底板时需要拆卸固定销。关于固定销的拆装，请参照本章前述“3.6 固定销的更换”。
1
拆卸锁定销。
1. 用十字螺丝刀 (No.2) 拆卸固定锁定销的 1 处螺
钉。
2. 再在拆出了螺钉的螺孔中插入内六角扳手等顶
出锁定销。
2
拆卸止转销。
用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 ) 之后，拔
出止转销。
3
使锁定杆降到最低位置。
n
要点
无需拆卸钢丝的轴。
4
拆卸固定销。
用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓之
后，取下固定销。
5
拆卸底板。
用十字螺丝刀 (No.2) 拆卸底板的 2 颗固定螺钉之
后，拆下底板。
6
换上新的底板。
1. 在 2 颗固定螺钉上涂上螺纹密封剂 (LOCTITE
241)。
2. 换上新的底板，用十字螺丝刀 (No.2)拧紧在 1. 中
涂抹了螺纹密封剂的 2 颗固定螺钉固定新的底
板。
c
注意
安装底板时，请注意底板的朝向。
7
将固定销装回原位。
1. 将固定销插入送料器的固定销安装孔中。
2. 边向底板方向按住固定销，边用内六角扳手
(2.5) 拧紧 2 根固定螺栓。
y
拧紧扭矩 ：55N
•
cm
参考
关于固定销的详细安装方法，请参照本章前述“3.6固定销的
更换”。
8
使锁定杆回到原来的位置。
在按住弹簧的状态下，使锁定杆回到原来的位置。
拆卸锁定销
Step 1
锁定销
螺钉
用内六角扳手等插入
此螺孔中顶出锁定销
65318-KLJ-00
更换底板
Step 5,6
底板
固定螺钉
65320-KLJ-00
拆卸止转销、固定销
Step 2-4
固定螺栓
固定销
止转销
使锁定杆降到
最低位置
无需拆卸钢丝的轴
紧定螺钉
65319-KLJ-00
