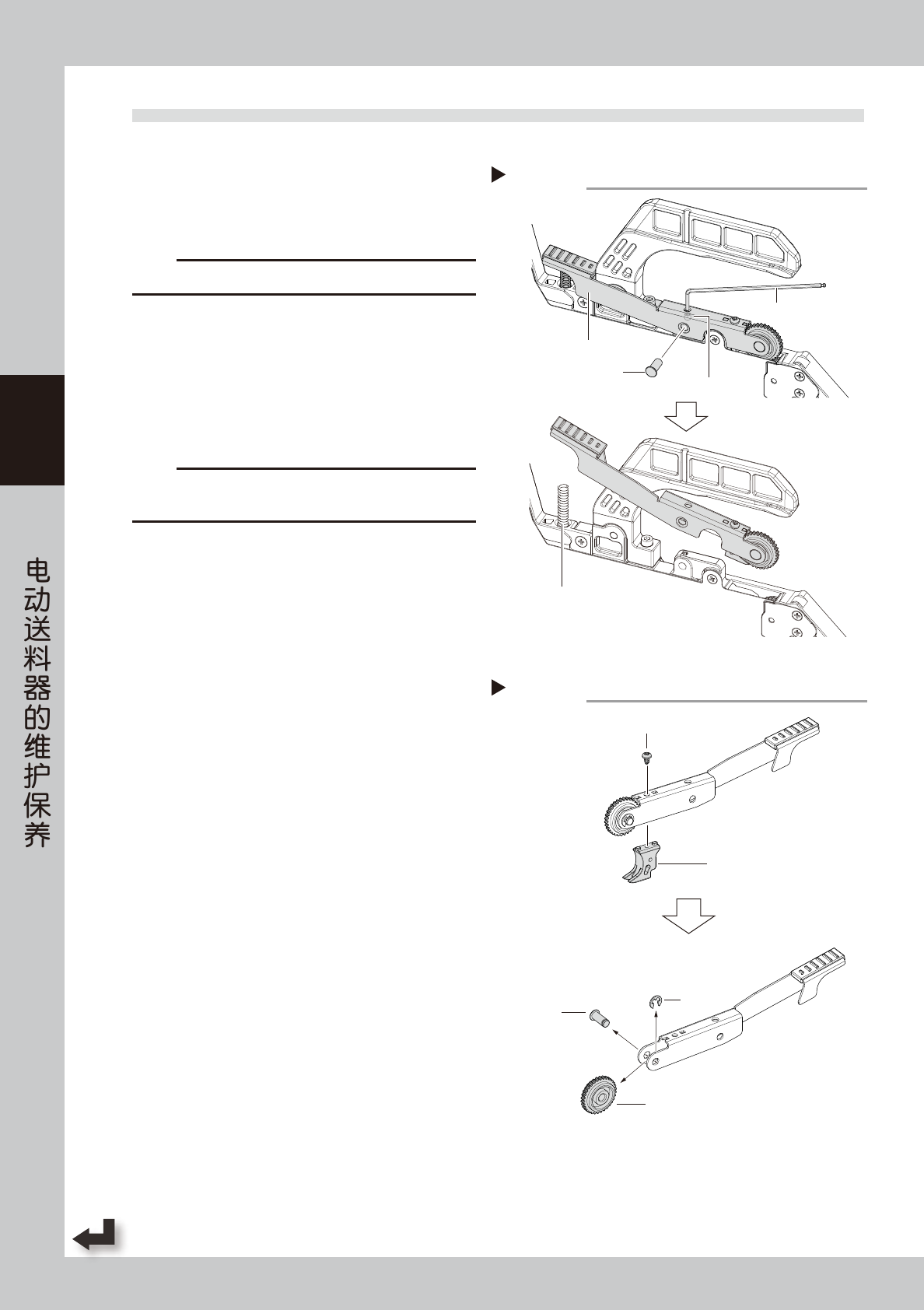

3.9 卷带齿轮的更换
下面，介绍更换卷带齿轮的方法。更换卷带齿轮需要拆卸 P/O 杆。
1
拆卸 P/O 杆。
1. 用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 )。
2. 拔出 P/O 杆轴 2 之后，将 P/O 杆拆下。
c
注意
拆卸 P/O 杆时，请注意不要丢失弹簧。
2
拆卸卷带齿轮。
1. 用十字螺丝刀 (No.1) 拆卸固定 P/O 齿形块的 1
处螺钉。
2. 用精密一字螺丝刀拆卸固定 P/O 杆轴 1 的 E 型
圈。
3. 拔出 P/O 杆轴 1 之后，取下卷带齿轮。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
3
换上新的卷带齿轮。
1. 换上新的卷带齿轮，并插入 P/O 杆轴 1。
2. 用尖嘴钳将 E 型圈安装在 P/O 杆轴 1 上。
3. 将 P/O 齿形块装回原位，用十字螺丝刀拧紧螺
钉 (1 处 ) 进行固定。
y
拧紧扭矩 ：30N
•
cm
4. 用手指转动卷带齿轮，确认转动正常。若转动
不顺畅，请对 P/O 齿形块的位置进行微调。
4
将 P/O 杆装回送料器。
1. 将 P/O 杆的弹簧安装位置对准弹簧使弹簧嵌入
之后，将 P/O 杆安装在送料器上。
2. 插入 P/O 杆轴 2，并用内六角扳手 (1.5) 拧紧紧
定螺钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：40N
•
cm
拆卸P/O杆
Step 1
P/O杆
P/O杆轴2
紧定螺钉
内六角扳手 (1.5)
弹簧
65327-KLJ-00
拆卸卷带齿轮
Step 2
P/O齿形块
E型圈
卷带齿轮
P/O 杆轴1
螺钉
65328-KLJ-00
3-19
3
Z
S

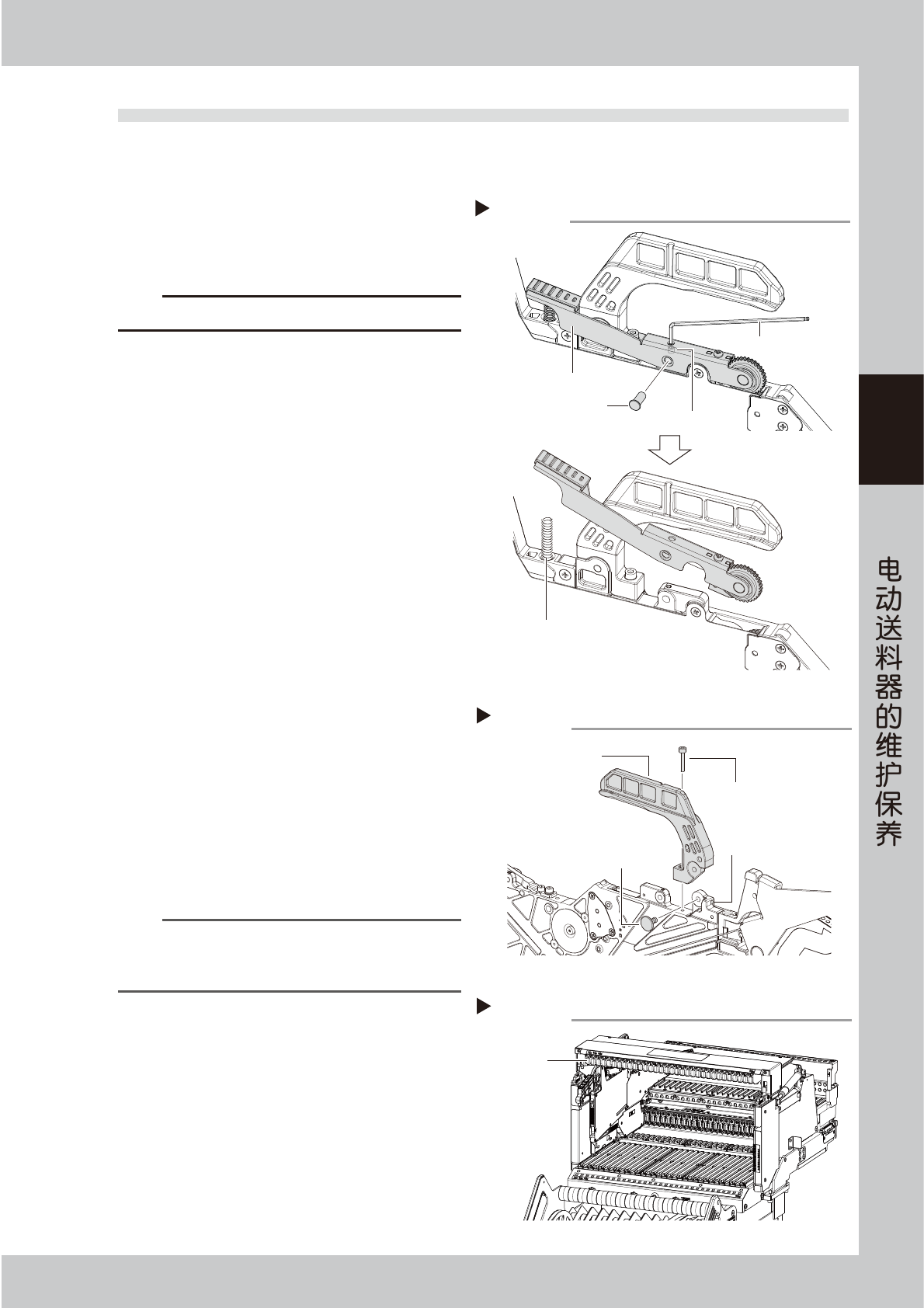

3.10 把手的更换
下面，按 ZS 电动送料器的尺寸分 8mm、12mm 〜 56mm、72 以上三种类型分别介绍更换把手的方法。
■8mmZS 电动送料器时
1
拆卸 P/O 杆。
1. 用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 )。
2. 拔出 P/O 杆轴 2 之后，将 P/O 杆拆下。
c
注意
拆卸 P/O 杆时，请注意不要丢失弹簧。
2
拆卸把手。
1. 用内六角扳手 (2.5) 拆卸固定把手的 1 处螺栓。
2. 用内六角扳手 (1.5) 拧松固定把手栓的紧定螺钉
(1 颗 )。
3. 拔出把手栓之后，取下把手。
3
安装新的把手。
1. 换上新的把手，插入把手栓。
2. 在紧定螺钉 (1 颗 ) 上涂上螺纹密封剂 (LOCTITE
241)。
3. 用内六角扳手 (1.5) 拧紧在 2. 中涂抹了螺纹密
封剂的紧定螺钉固定把手栓。
4. 用内六角扳手 (2.5) 拧紧固定把手的螺栓 (1 处 )。
y
紧定螺钉的拧紧扭矩 ：40N
•
cm
y
螺栓的拧紧扭矩 ：100N
•
cm
4
将 P/O 杆装回送料器。
1. 将 P/O 杆的弹簧安装位置对准弹簧使弹簧嵌入
之后，将 P/O 杆安装在送料器上。
2. 插入 P/O 杆轴 2，并用内六角扳手 (1.5) 拧紧紧
定螺钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：40N
•
cm
5
确认送料器的装卸状态。
在贴片机或一次性换料车上装卸送料器，确认是否
可以正常装卸。
n
要点
在 YSM20 贴片机的 ZS 电动送料器用或 YSM40R 贴片机用
的一次性换料车上安装 ZS 电动送料器时，请确认把手是否会
与导槽盖板发生干扰。
拆卸P/O杆
Step 1
P/O杆
P/O杆轴2
紧定螺钉
内六角扳手 (1.5)
弹簧
65327-KLJ-00
拆卸把手 (8mm ZS电动送料器）
Step 2
把手栓
把手
螺栓
紧定螺钉
65329-KLJ-00
一次性换料车
导槽盖板
Step 5
65330-KLJ-00
3-20
3
Z
S

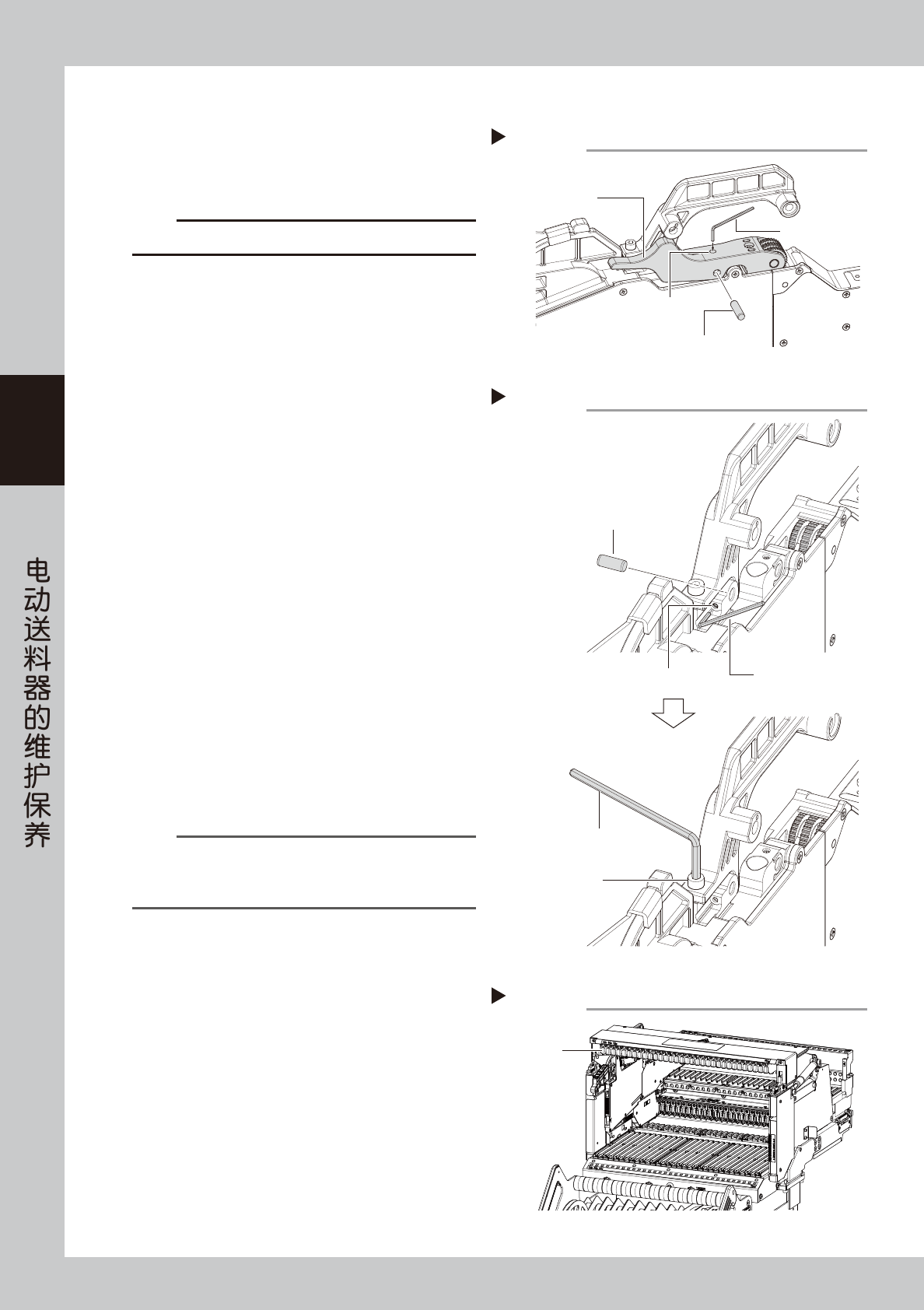

■12mm 〜 56mmZS 电动送料器时
1
拆卸 P/O 杆。
1. 用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 )。
2. 拔出平行销之后，将 P/O 杆拆下。
c
注意
拆卸 P/O 杆时，请注意不要丢失弹簧。
2
拆卸把手。
1. 用内六角扳手 (1.5) 拧松紧定螺钉 (1 颗 ) 之后，
拔出平行销。
2. 用内六角扳手 (2.5) 拆卸固定把手的 1 处螺栓之
后，取下把手。
3
安装新的把手。
1. 换上新的把手，用内六角扳手 (2.5) 拧紧固定把
手的螺栓 (1 处 )。
2. 在紧定螺钉 (1 颗 ) 上涂上螺纹密封剂 (LOCTITE
241)。
3. 插入平行销，用内六角扳手 (1.5) 拧紧在 2. 中
涂抹了螺纹密封剂的紧定螺钉固定平行销。
y
紧定螺钉的拧紧扭矩 ：40N
•
cm
y
螺栓的拧紧扭矩 ：100N
•
cm
4
将 P/O 杆装回送料器。
1. 将 P/O 杆的弹簧安装位置对准弹簧使弹簧嵌入
之后，将 P/O 杆安装在送料器上。
2. 插入平行销，并用内六角扳手 (1.5) 拧紧紧定螺
钉 (1 颗 ) 进行固定。
y
拧紧扭矩 ：40N
•
cm
5
确认送料器的装卸状态。
在贴片机或一次性换料车上装卸送料器，确认是否
可以正常装卸。
n
要点
在 YSM20 贴片机的 ZS 电动送料器用或 YSM40R 贴片机用
的一次性换料车上安装 ZS 电动送料器时，请确认把手是否会
与导槽盖板发生干扰。
拆卸P/O杆
Step 1
平行销
内六角扳手 (1.5)
紧定螺钉
P/O杆
65331-KLJ-00
拆卸把手 (12〜56mm ZS电动送料器)
Step 2
内六角扳手 (1.5)
内六角扳手 (2.5)
紧定螺钉
平行销
螺栓
65332-KLJ-00
一次性换料车
导槽盖板
Step 5
65330-KLJ-00
