3.14 手柄杆的更换
下面，介绍更换手柄杆的方法。更换手柄杆需要拆卸钢丝盖板、钢丝、盖带回收盒的盖板。
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀拆下钢丝的 E 型圈。
2. 拔出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
2
拆卸钢丝盖板 1、2。
用十字螺丝刀 (No.1) 拆卸固定钢丝盖板的螺钉 ( 各
2 处 ) 之后，取下钢丝盖板。
3
拆卸张力垫片 1、2 与张力弹簧。
1. 从手柄杆侧，用尖嘴钳夹住钢丝的球状部拉出
钢丝。
2. 取下张力垫片 1、2 ( 数片 ) 与张力弹簧。
4
拆卸钢丝。
将钢丝从手柄杆侧抽出。
拆卸钢丝的轴
Step 1
钢丝的轴
E型圈
65311-KLJ-00
拆卸钢丝盖板1、2
Step 2
钢丝盖板 2
螺钉
钢丝盖板 1
螺钉
钢丝的轴
65322-KLJ-00
Step 3
张力垫片 2 (数片)
钢丝
手柄杆
张力弹簧
球状部
张力垫片 1
拆卸张力垫片1、2与张力弹簧
65323-KLJ-00
3-27
3
Z
S
5

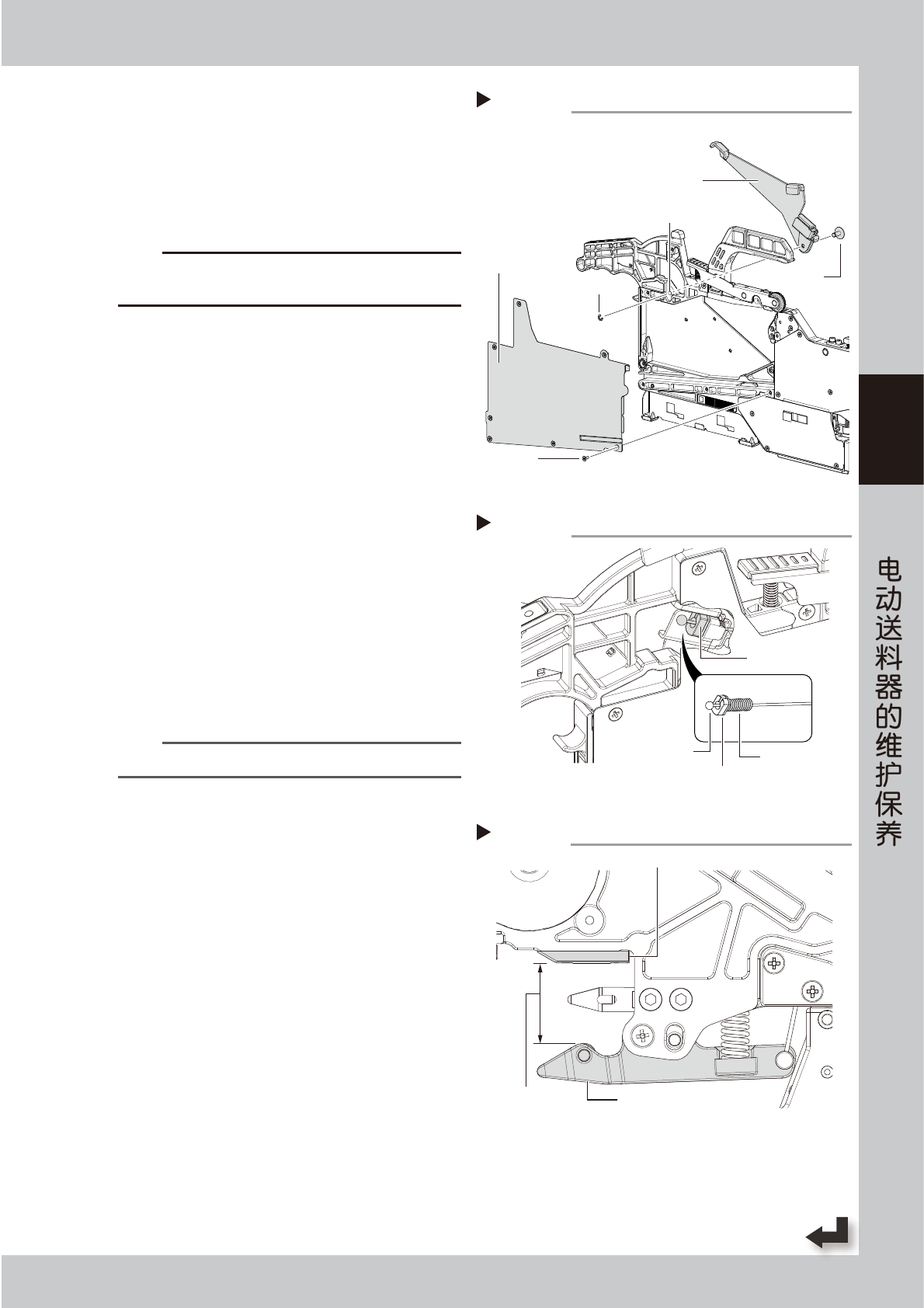

拆卸盖带回收盒的盖板、手柄杆。
1. 用十字螺丝刀 (No.1) 拆卸固定盖板的 7 颗螺钉。
2. 取下盖带回收盒的盖板。
3. 用精密一字螺丝刀拆卸 E 型圈。
4. 用精密螺丝刀等顶出铆钉。
5. 拆卸手柄杆。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E 型圈。
6
换上新的手柄杆，并安装盖带回收盒的
盖板。
1. 将新的手柄杆安装在送料器上，并用铆钉和 E
型圈固定。固定 E 型圈时使用尖嘴钳。
2. 将盖带回收盒的盖板装回原位。
3. 用十字螺丝刀 (No.1) 拧紧盖板的 7 可螺钉进行
固定。
7
将钢丝装回原位。
将钢丝从手柄杆侧插入，嵌入钢丝导槽内。
8
安装张力弹簧与张力垫片 1、2。
在钢丝的球状部一端装上张力弹簧、张力垫片 1、
2 ( 数片 ) 之后，将钢丝完全插入手柄杆内。
9
将钢丝盖板 1、2 装回原位。
用十字螺丝刀 (No.1) 拧紧固定钢丝盖板 1、2 的螺
钉 ( 各 2 处 )，固定钢丝盖板。
y
拧紧扭矩 ：20N
•
cm
n
要点
请务必使钢丝通过钢丝盖板 1、2 背面的导槽。
0
将钢丝的轴装回原位。
1. 将钢丝的轴插入锁定杆的轴孔中。插入时，注
意轴的朝向。
2. 用尖嘴钳固定 E 型圈。
q
确认钢丝是否有松弛。
确认握紧手柄杆 ( 锁定杆为打开状态 ) 时底板与锁
定杆之间距离 20 〜 21mm。若超过了该范围，可
以增减张力垫片 2 的片数进行调节。
拆卸盖带回收盒的盖板、手柄杆
盖带回收盒
盖板
手柄杆
螺钉
E型圈
铆钉
用精密螺丝刀等顶出
Step 5
65342-KLJ-00
安装张力弹簧与张力垫片1、2
Step 8
球状部
完全插入后的状态
(透视图)
张力垫片1、2
张力弹簧
65343-KLJ-00
确认钢丝是否有松弛
Step 11
锁定杆
底板
20󲷱21mm
65339-KLJ-00
3-28
3
Z
S

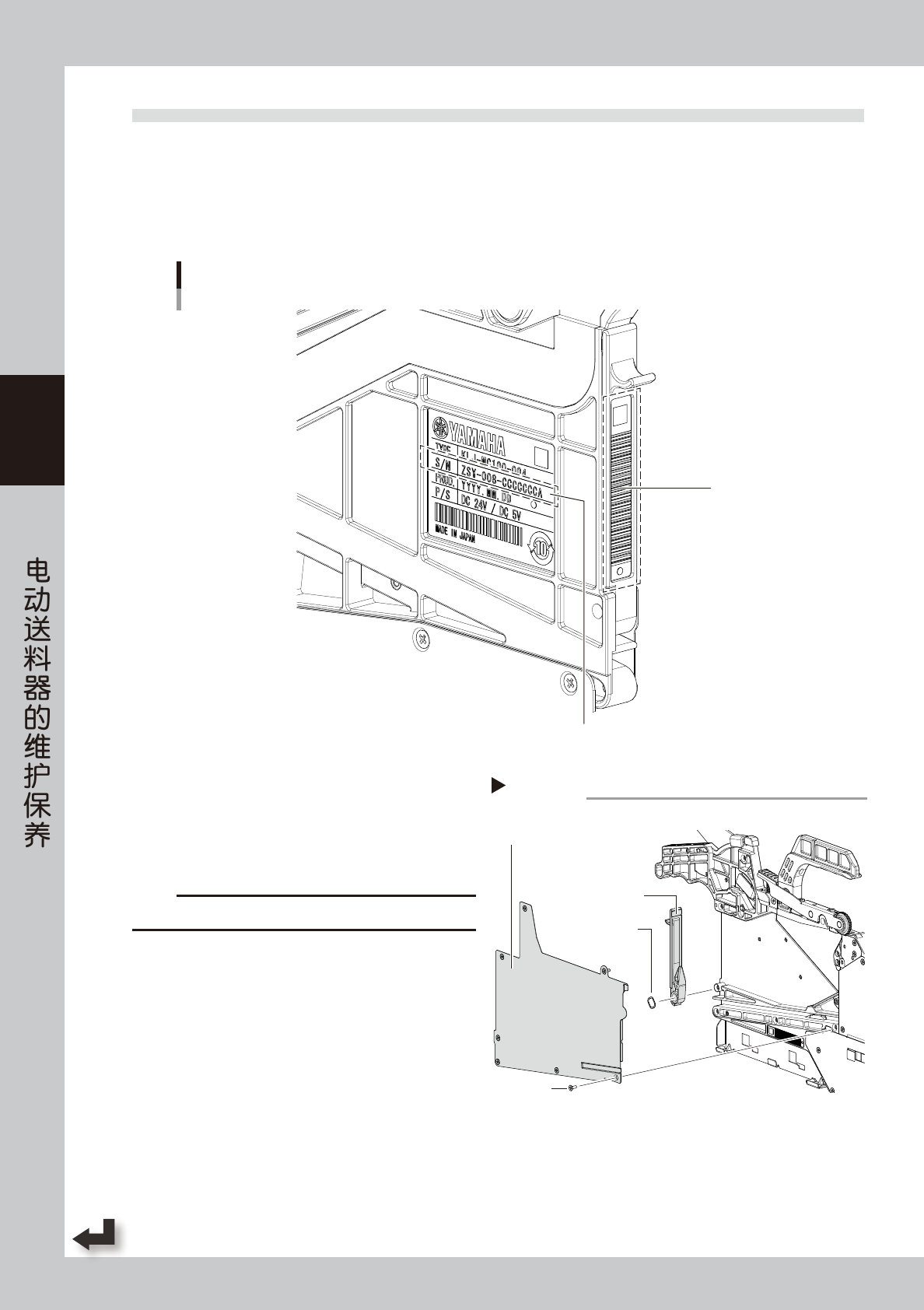

3.15 尾盖的更换
下面，介绍更换尾盖的方法。更换尾盖需要拆卸盖带回收盒的盖板。
■更换尾盖之前的准备
尾盖上粘贴有条形码标签，条形码中包含“S/N”编号信息。选配有 IT 系统软件时，需要在新的尾盖上粘贴条形码标签。
购买尾盖时，请将送料器上粘贴的“S/N”编号通知销售代理商或本公司。
我们将一起发送尾盖和条形码标签。
“S/N”编号与条形码标签
条形码标签
“S/N”编号
65344-KLJ-00
1
拆卸盖带回收盒的盖板、尾盖。
1. 用十字螺丝刀 (No.1) 拆卸固定盖板的 7 颗螺钉。
2. 取下盖带回收盒的盖板。
3. 用手拆下波形垫片尾盖。
c
注意
尾盖内侧装有切带刀片，更换时请注意安全以免被刀片划伤。
2
将新的条形码标签粘贴在新的尾盖上。
3
换上新的尾盖并安装盖带回收盒的盖板。
1. 将新的尾盖装回原位。
2. 将波形垫片装回尾盖上的原来位置。
3. 将盖带回收盒的盖板装回原位。
4. 用十字螺丝刀 (No.1) 拧紧盖板的 7 可螺钉进行
固定。
拆卸盖带回收盒的盖板、尾盖
盖带回收盒
盖板
尾盖
波形垫片
螺钉
Step 1
65345-KLJ-00
