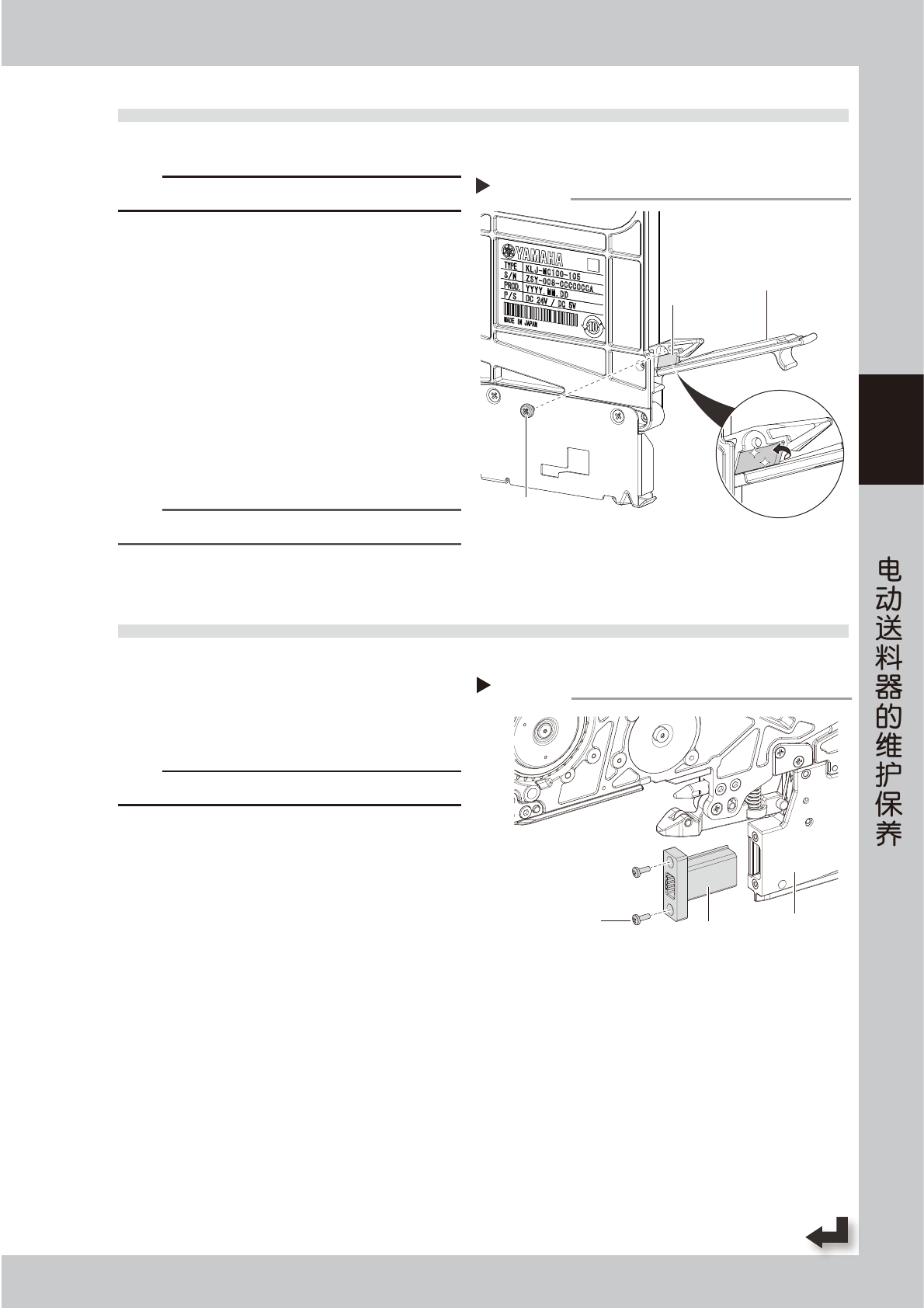

3.16 切带刀片的更换
下面，介绍更换切带刀片的方法。
c
注意
更换切带刀片时，请务必注意安全以免被刀片划伤。
1
拆卸切带刀片。
1. 打开送料器的尾盖。
2. 用十字螺丝刀 (No.1) 拆卸切带刀片的 1 处固定
螺钉之后，取下切带刀片。
2
安装新的切带刀片。
1. 边注意刀片的朝向边将新的切带刀片 (KHJ-
MC16G-00X) 嵌入尾盖内的安装位置。
2. 用十字螺丝刀 (No.1) 拧紧 1 处固定螺钉固定切
带刀片。
y
拧紧扭矩 ：30N
•
cm
3. 关闭尾盖。
n
要点
切带刀片也可以使用市面销售的刀片 ( 宽 9mm) 代替。
3.17 板卡连接器的更换
下面，介绍更换板卡连接器的方法。
1
拆卸板卡连接器。
用十字螺丝刀 (No.1) 拆下固定板卡连接器的 2 颗螺
钉之后，取下板卡连接器。
c
注意
请勿直接用手触摸板卡连接器内部的端子。
2
安装新的板卡连接器。
1. 将新的板卡连接器对准 EL 盒的安装槽插入。
2. 在固定板卡连接器的螺钉 (1 颗 ) 上涂上螺纹密
封剂 (LOCTITE 241)。
3. 用十字螺丝刀 (No.1) 拧紧在 2. 中涂抹了螺纹密
封剂的螺丝固定新的板卡连接器。
y
拧紧扭矩 ：30N
•
cm
Step 1-2
更换切带刀片
切带刀片
固定螺钉
尾盖
65357-KLJ-00
更换板卡连接器
Step 1-2
板卡连接器
螺钉
EL盒
65336-KLJ-00
3-30
3
Z
S

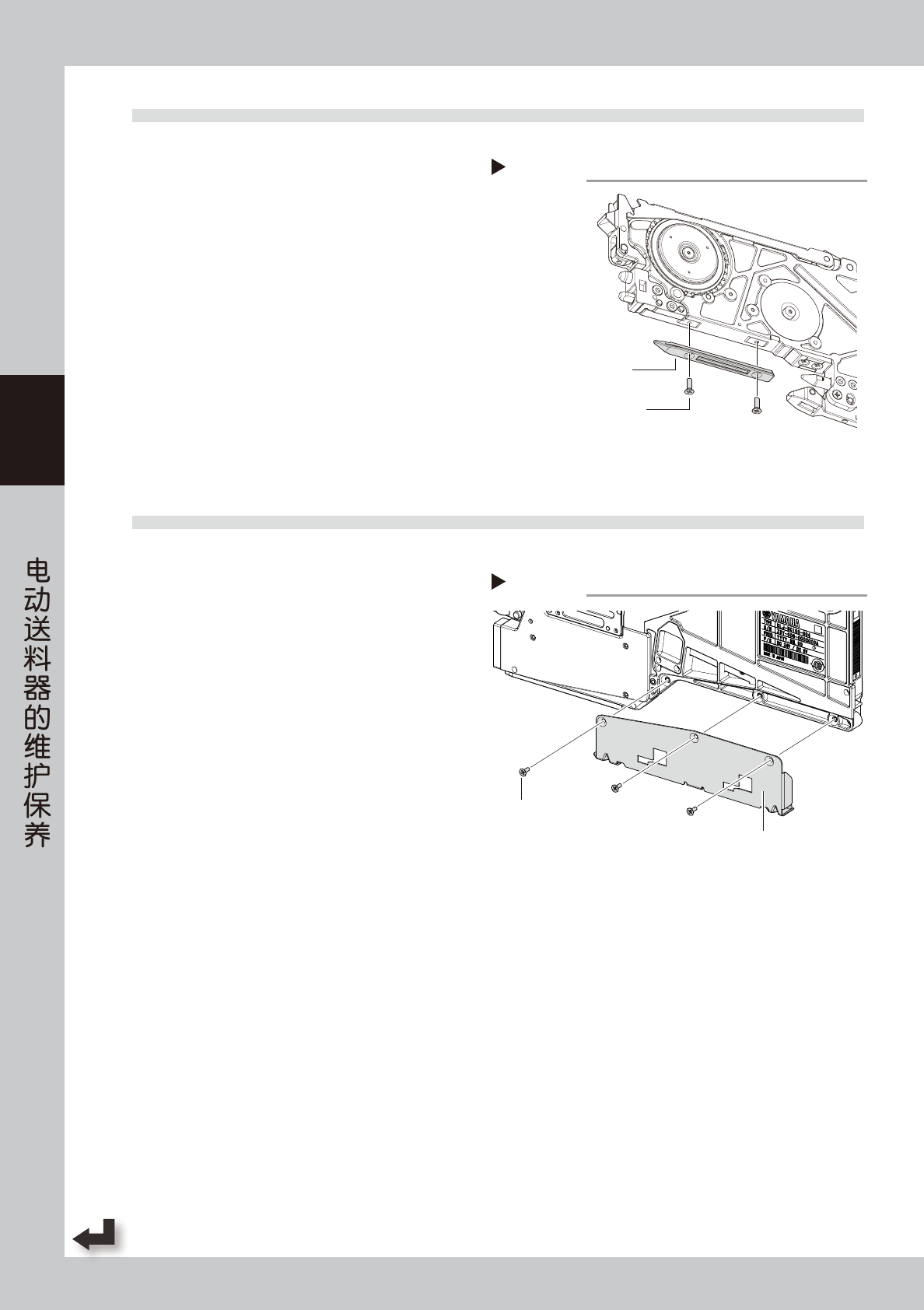

3.18 导条的更换
下面，介绍更换导条的方法。
1
拆卸导条。
用十字螺丝刀（No.1）拆卸固定导条的 2 颗螺钉，
拆下导条。
2
安装新的导条。
1. 在固定导条的 2 颗螺钉上涂上螺纹密封剂
(LOCTITE 241)。
2. 用十字螺丝刀 (No.1) 拧紧在 1. 中涂抹了螺纹密
封剂的螺钉固定新的导条。
y
拧紧扭矩 ：30N
•
cm
3.19 料带盘挂架的更换
下面，介绍更换料带盘挂架的方法。
1
拆卸料带盘挂架。
用十字螺丝刀 (No.1) 拆卸固定料带盘挂架的 3 颗螺
钉，取下料带盘挂架。
2
安装新的料带盘挂架。
1. 将新的料带盘挂架安装在送料器上。
2. 用十字螺丝刀 (No.1) 拧紧固定料带盘挂架的 3
颗螺钉，固定料带盘挂架。
y
拧紧扭矩 ：30N
•
cm
更换导条
Step 1-2
螺钉
导条
65358-KLJ-00
更换料带盘挂架
Step 1-2
螺钉
料带盘挂架
65359-KLJ-00
