4-3 4 元件库 1 2 3 进行生产 准备的场地 生产线 准备空的一次性换料车 根据指示将料带装入送料器 上料台 元件用完 切换生产品种 将已安装元件的送料器安装在 一次性换料车上 将已安装好的一次性换料车 装入贴片机 对照基板程序，确认没有错误 开始贴装 创建程序 准备送料器和元件 离线上料台 设定间距 ( 可设定间距 ) ( 可设设定间距 ) 作业流程 有进行生产准备的场地时 65401-KLJ-00 n 要点 根据选配装置 …
4-2
4

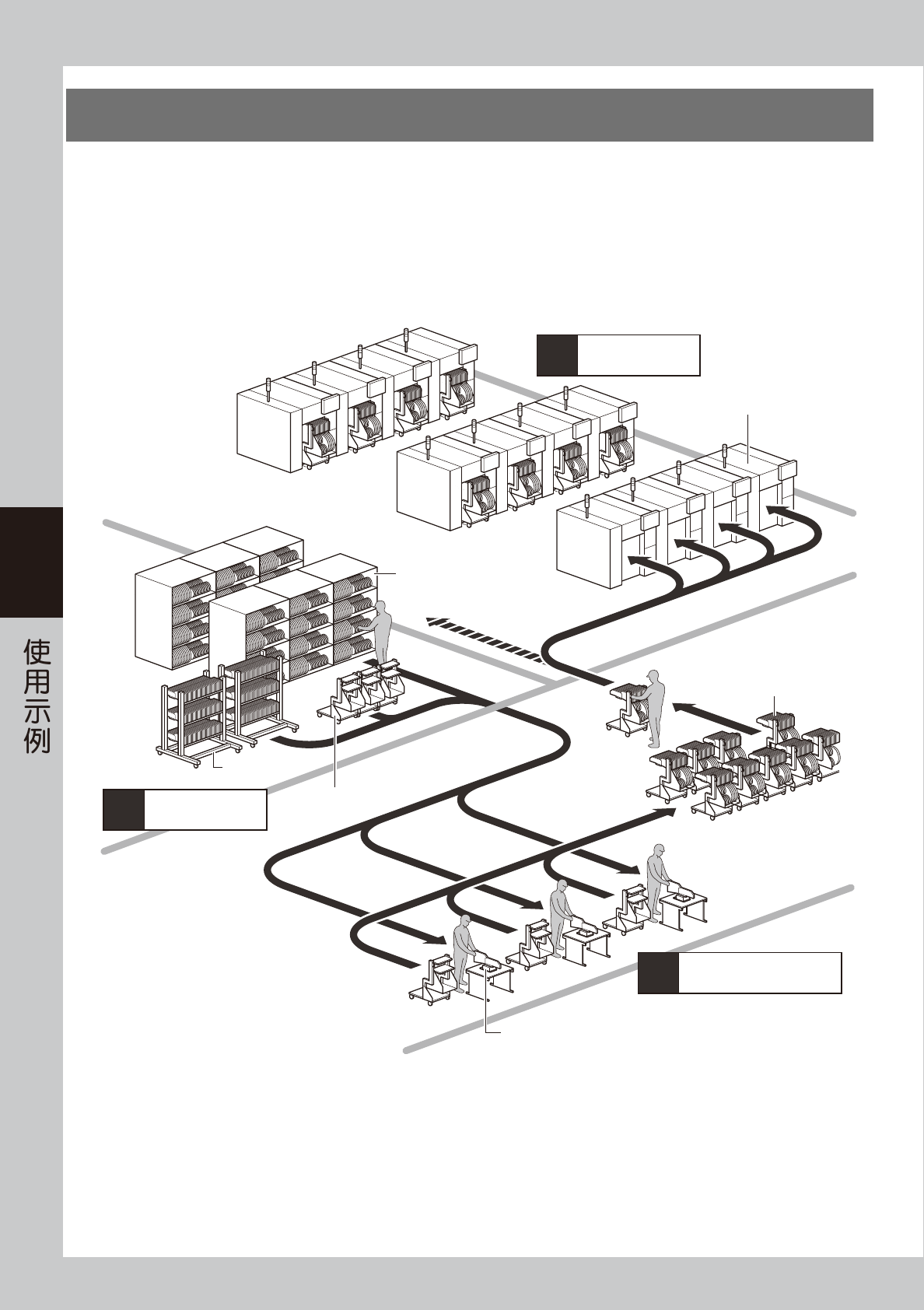

2. 有进行生产准备的场地时
本章节，介绍在下述条件下使用时的示例。
‧ 在贴片机的附近没有放置元件和送料器的场地。
‧ 有进行生产准备的专用场地
‧ 需使用的送料器数量多。
‧ 各操作分工化，由专职操作人员担任。
‧ 需缩短在贴片机上进行安装的时间。
贴片机
已安装送料器的
一次性换料车
元件架
安装送料器之前的
一次性换料车
送料器放置架
离线上料台
元件库
1
进行生产准备的场地
2
生产线
3
65400-KLJ-00
4-3
4
元件库
1
2
3
进行生产
准备的场地
生产线
准备空的一次性换料车
根据指示将料带装入送料器
上料台
元件用完切换生产品种
将已安装元件的送料器安装在
一次性换料车上
将已安装好的一次性换料车
装入贴片机
对照基板程序，确认没有错误
开始贴装
创建程序
准备送料器和元件
离线上料台
设定间距
( 可设定间距 )
( 可设设定间距 )
作业流程
有进行生产准备的场地时
65401-KLJ-00
n
要点
根据选配装置 ( 上料台和离线上料台 ) 的配备台数与工厂布局的不同，使用方法存在很大差异。上述示例仅供参考。
4-4
4

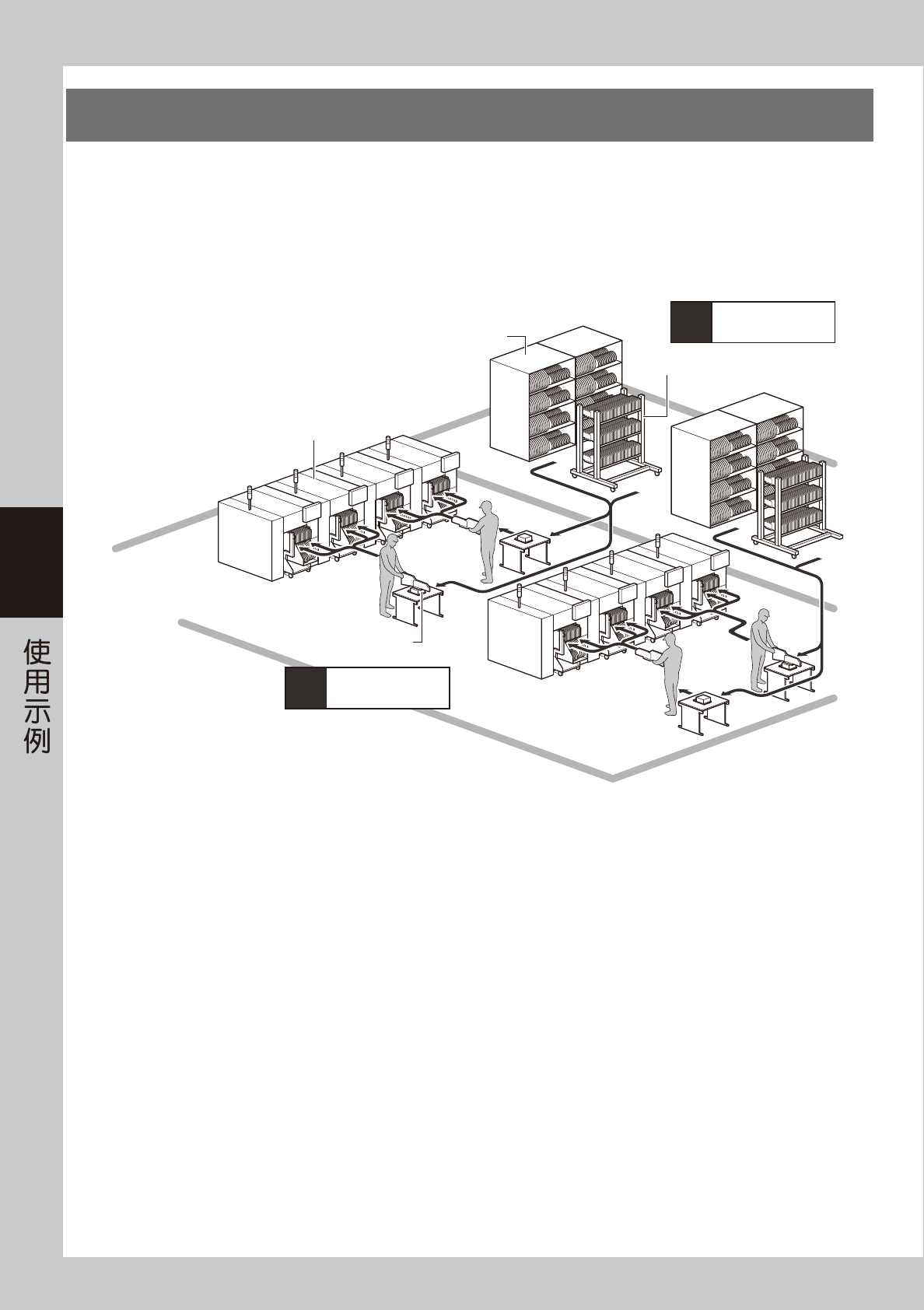

3. 无进行生产准备的场地时
本章节，介绍在下述条件下使用时的示例。
‧ 在贴片机的附近有放置元件和送料器的场地。
‧ 没有进行生产准备的专用场地。
‧ 需使用的送料器数量少。
‧ 由 1 名操作人员完成所有操作。
离线上料台
元件架
贴片机
送料器放置架
元件库
1
生产线
2
65402-KLJ-00
