1. 送料器的状态显示
送料器的状态显示在 [ 装置 ]-“送料器”画面的“状态”栏。显示为“0”时，表示送料器正常。除了“接头检出
通知”等一部分提示信息之外，其它的都表示送料器发生了错误。
n
要点
发生错误时，请将送料器从贴片机上拆下再重新安装。若仍然发生错误时，请与销售代理商或直接与本公司联系，通知我们错误代
码与错误内容。

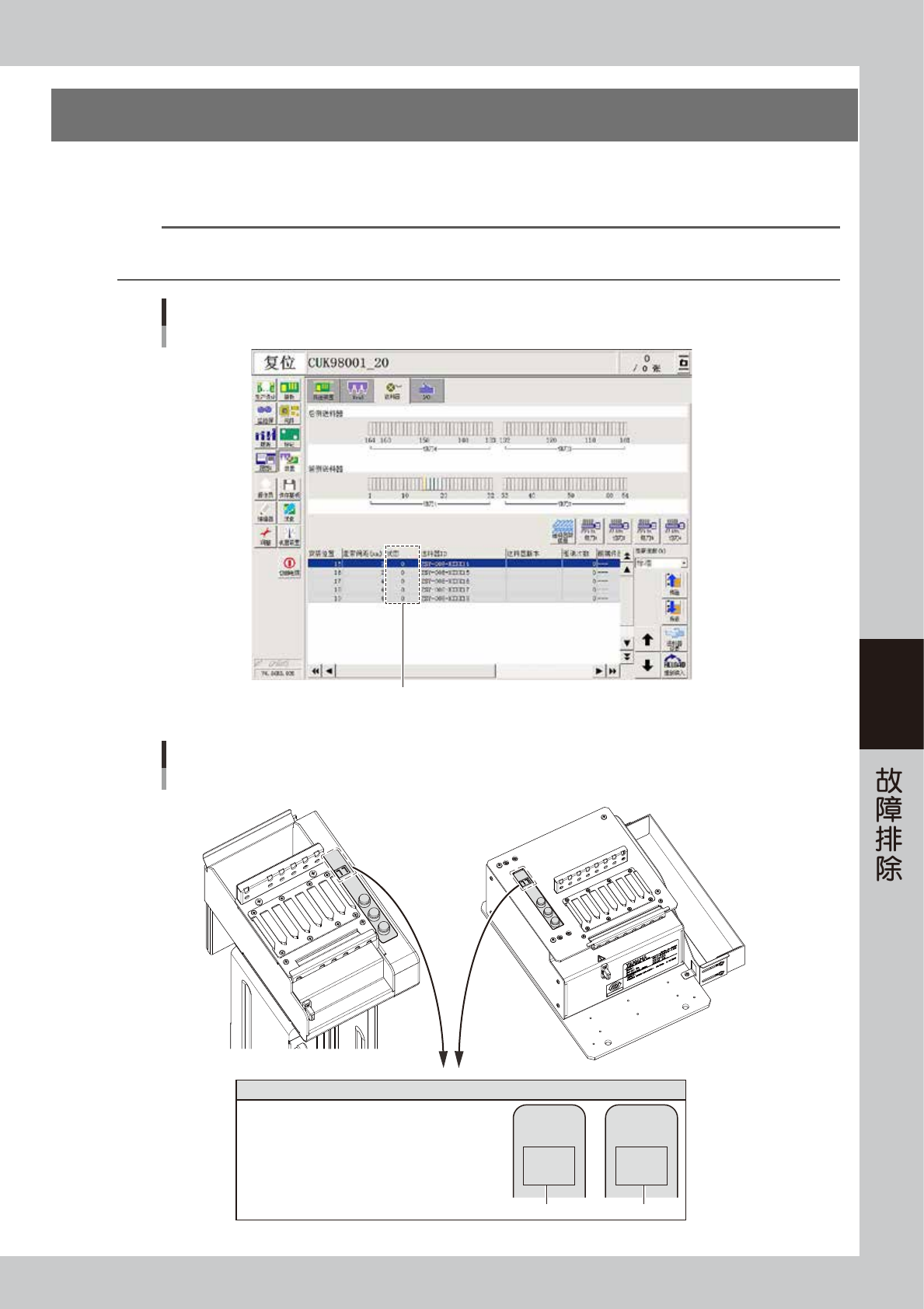

送料器的状态
[装置] -“送料器”画面
送料器的状态
66500-KLJ-00
错误的显示
■ 上料台 ■ 离线上料台
错误显示示例
报错使交替显示错误代码与状态代码。
如右图所示，显示为 E03-01 时，表示是未定义的
代码错误。
E3 01
错误代码 状态代码
65500-KLJ-00
5-2
5
■ 送料器的状态代码与错误内容
状态
代码
上料台、离线
上料台的显示
错误内容 状态
上料台、离线
上料台的显示
错误内容
1 E3 - 01 未定义的编号错误 50 E3 - 50 序列号异常
2 E3 - 02 监视器 (Dog) 错误 51 E3 - 51 间距设定位置移动失败
3 E3 - 03 一般例外 52 E3 - 52 进给电机过电流 B
4 E3 - 04 未使用中断 53 E3 - 53 进给电机过电流 C
5 E3 - 05 进给电机 PTP 进程错误 54 E3 - 54 进给电机过电流 D
7 E3 - 07 SCI1 通信错误中断 55 E3 - 55 卷取电机过电流 B
8 E3 - 08 参数设定值异常 56 E3 - 56 卷取电机过电流 C
10 E3 - 10 进给电机原点未检出 57 E3 - 57 卷取电机过电流 D
11 E3 - 11 进给电机 过载 58 E3 - 58 进给电机过电流 E
12 E3 - 12 卷取电机 过载 59 E3 - 59 卷取电机过电流 E
13 E3 - 13 进给电机 过电流 60 E3 - 60 编码器位相差调整值错误 ( 调整范围 NG)
14 E3 - 14 卷取电机 过电流 61 E3 - 61 间距数据异常时写入失败
15 E3 - 15 进给电机 功率元件过电流 62 E3 - 62 编码器位相差调整值错误 ( 追踪性错 NG)
16 E3 - 16 卷取电机 功率元件过电流 63 E3 - 63 W4P1 送料器调整失败
17 E3 - 17 进给电机 电流检出错误 64 E3 - 64 EEPROM 读入错误 2
18 E3 - 18 卷取电机 电流检出错误 80 E3 - 80 接收信号命令编号错误
19 E3 - 19 进给电机 电流不足 81 E3 - 81 接收信号校验和错误
20 E3 - 20 卷取电机 电流不足 82 E3 - 82 接收信号超时
21 E3 - 21 进给电机 保持速度过大 83 E3 - 83 发送信号超时
23 E3 - 23 卷取电机编码器异常 84 E3 - 84 SCI0 缓冲溢出
24 E3 - 24 进给电机位置偏差溢出 85 E3 - 85 SCI0 奇偶错误
26 E3 - 26 进给电机 PWM 输出短路错误 86 E3 - 86 间距未设定
27 E3 - 27 卷取电机 PWM 输出短路错误 87 E3 - 87 命令繁忙状态错误
28 E3 - 28 进给电机 控制未定义命令 88 E3 - 88 命令数据长度错误
29 E3 - 29 卷取电机 控制未定义命令 89 E3 - 89 驱动时间未设定
30 E3 - 30 ABS 数据错误 90 E3 - 90 多杆式送料器驱动异常
31 E3 - 31 链齿轮位置取得错误 91 E3 - 91 多杆式送料器停止超时
32 E3 - 32 EEPROM 写入错误 112 无显示 接头检出通知
33 E3 - 33 EEPROM 读入错误 113 无显示 检出了键被长按通知
37 E3 - 37 编码器控制软件 初始化取得错误 115 无显示
FEED 时BUSY 通知( 通知+LED 警告禁止 )
38 E3 - 38 编码器控制软件 AD 转换启动错误 128 无显示 手动复位
39 E3 - 39 编码器控制软件 AD 转换结果取得错误 129 无显示 一般不当命令
40 E3 - 40 编码器控制软件 编码器控制运算错误 130 无显示 插槽不当命令
41 E3 - 41 编码器控制软件 补正值计算错误 131 无显示 CPU 地址错误
42 E3 - 42 编码器控制软件 补正计算清零错误 132 无显示 DTC 地址错误
43 E3 - 43 编码器补正未完成错误 133 无显示 未使用中断 (NM)
44 E3 - 44 电机控制初始化错误 134 无显示 未使用中断 ( 用户中断 )
45 E3 - 45 堆栈溢出 135 无显示 未使用 Trap
46 E3 - 46 认证错误 136 无显示 未使用中断 ( 一般 )
47 E3 - 47 进给电机编码器 Z 信号不良 137 无显示 监视器计时溢出
49 E3 - 49 编码器控制软件 补正值取得错误 138 无显示 系统预约中断
