ZS供料器用户操作手册.pdf - 第25页
1-1 1 1 Z S 3 链齿轮 4 前端固定块 两侧都有链齿轮 链齿轮的齿与料带的走带孔咬合，按照指定的间距传送料带。 32mm 〜 104mm 的 ZS 电动送料器两侧都有链齿轮 ( 称为“双 链齿轮” ) ，可以稳定地传送大型元件。 安装送料器时插入送料器架侧进行固定。 5 导条 6 固定销 安装送料器时防止送料器上浮。 安装送料器时插入送料器架侧进行固定。 7 锁定杆 8 钢丝 锁定杆 手柄杆 钢丝 通过开、关锁定杆安装或拆卸…
1-10
1
Z
S
1.3.3 32mmZS 电动送料器
44mm、56mm、72mm、88mm、104mm ZS 电动送料器的各部名称与功能与 32mm ZS 电动送料器基本相同。
压料盖
前端压料扣
32mm ZS 电动送料器
前侧 〜
1
1 10
2
链齿轮
3
前端固定块
4
导条
5
固定销
6
锁定杆
7
钢丝
8
9
板卡连接器
支撑板
＊
10
65104-KLJ-10
1
压料盖
2
前端压料扣
压住载带，使传送料带与剥离盖带可以稳定地进行。 固定压料盖。
1-11
1
Z
S
3
链齿轮
4
前端固定块
两侧都有链齿轮
链齿轮的齿与料带的走带孔咬合，按照指定的间距传送料带。
32mm 〜 104mm 的 ZS 电动送料器两侧都有链齿轮 ( 称为“双
链齿轮”)，可以稳定地传送大型元件。
安装送料器时插入送料器架侧进行固定。
5
导条
6
固定销
安装送料器时防止送料器上浮。 安装送料器时插入送料器架侧进行固定。
7
锁定杆
8
钢丝
锁定杆
手柄杆
钢丝
通过开、关锁定杆安装或拆卸送料器。( 开 ：拆卸、关 ：安装 ) 连接手柄杆与锁定杆用的钢丝。
9
板卡连接器
10
支撑板
给送料器供电与传输信号。 插拔送料器时防止送料器倾斜。
*
32mm 以上的 ZS 电动送料器才有支撑板。
1-12
1
Z
S

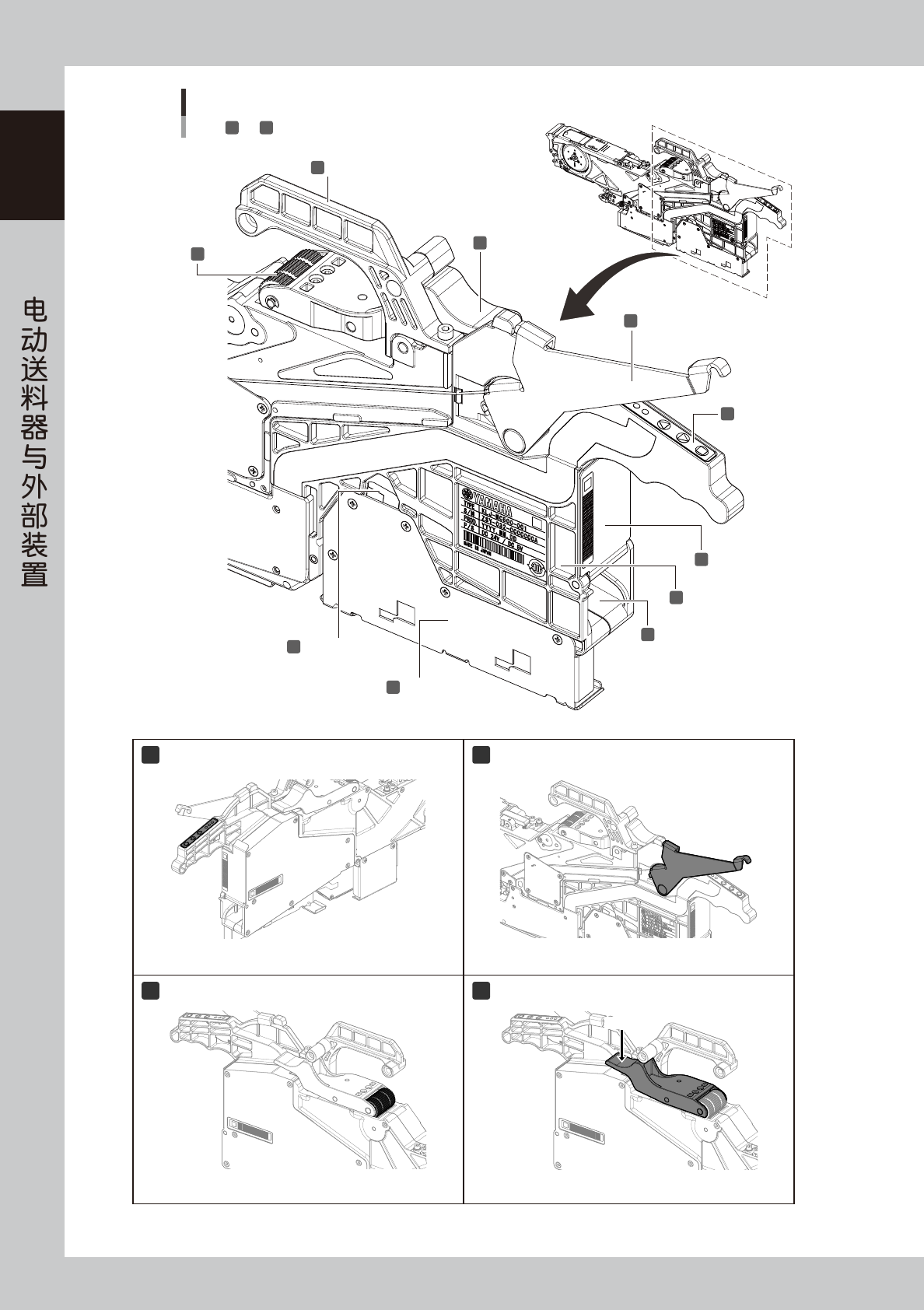

32mm ZS 电动送料器
后侧 〜
8
7
1 10
4
3
5
9
2
1
10
6
盖带回收盒
P/O杆
尾盖
卷带齿轮
把手
接头检出传感器
＊
手柄杆
操作按钮
料带盘挂架
料带插入口
65105-KLJ-10
1
操作按钮
2
手柄杆
进行送料器的各项设定。 开、关锁定杆。( 开 ：握紧、关 ：松开 )
3
卷带齿轮
4
P/O 杆
按此处
卷动剥离的盖带将其送入尾部的盖带回收盒。 使卷带齿轮上、下。
