1-13
1
Z
S
5
把手
6
料带插入口
料带
搬动送料器时握住此把手。 插入或抽出料带的开口部。
7

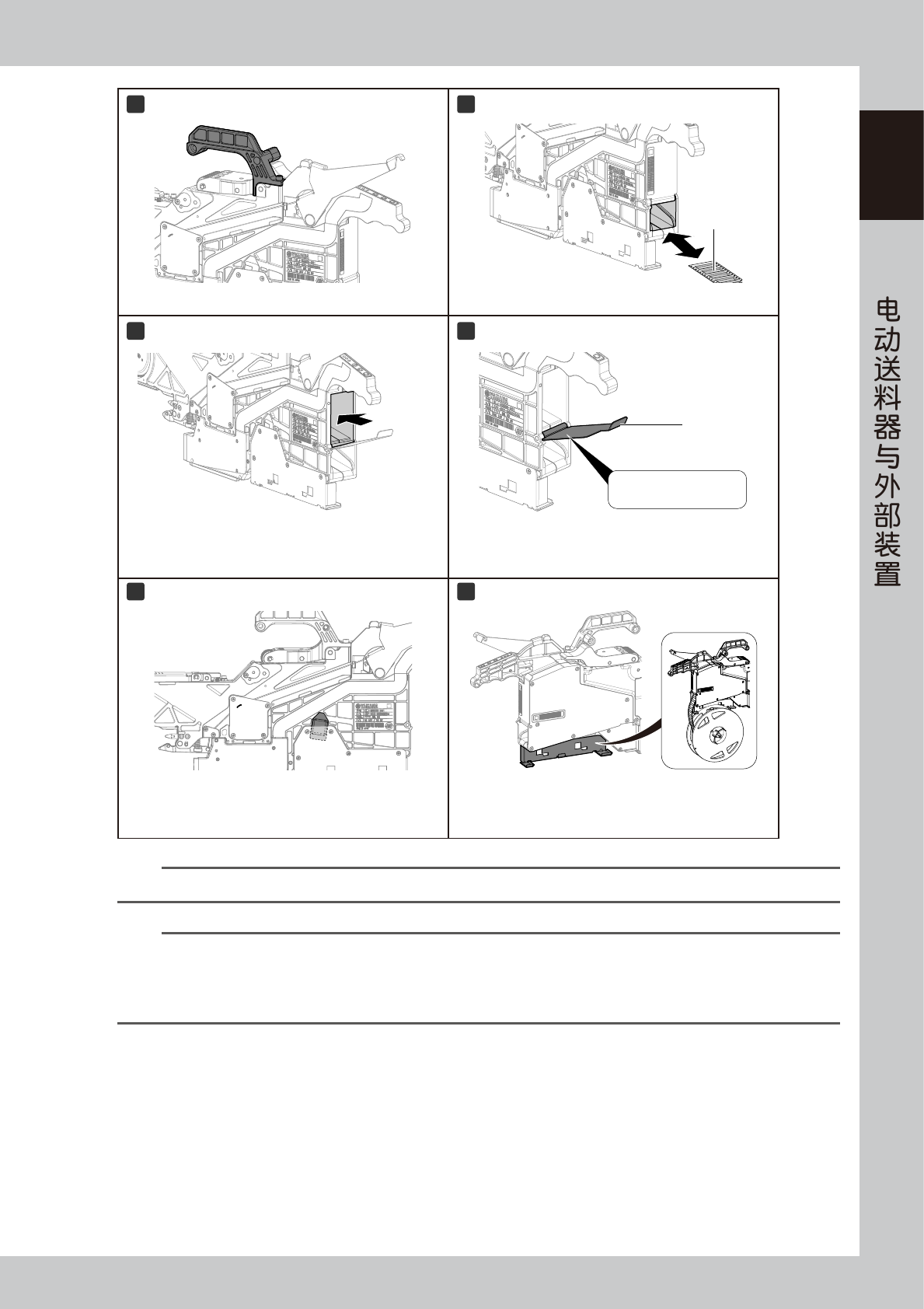

盖带回收盒
8
尾盖
盖带回收盒
尾盖
32mm以上的ZS电动送料器
没有内置切带刀片。
回收由卷带齿轮传来的盖带。 清除盖带回收盒内积存的盖带时，打开此尾盖。32mm 以上的
ZS 电动送料器的尾盖内侧没有切带刀片，需要使用市面销售的
剪刀间断盖带。
9
接头检出传感器
10
料带盘挂架
挂放料带盘时
检出拼接了料带时的接头部位。
* 带接头检出传感器的送料器或加装了接头检出传感器时才可使用本功能。
挂放带装元件的料带盘。在安装送料器时还起到导向作用，使
送料器可以水平安装。
挂放 13、15 英寸料带盘时需要加装选购配件。
参考
若在购买 ZS 电动送料器时没有选择“接头检出传感器”，可在以后加装。关于加装的详情，请与销售代理商或直接与本公司联系。
n
要点
ZS 电动送料器附带的料带盘挂架是 7 英寸料带盘专用的挂架。使用 13、15 英寸料带盘时，需要加装下列选购配件。
•
32mmZS 电动送料器用 ：KLJ-MD904-00XREELHOOK,32MM
•
44mm 以上的 ZS 电动送料器用需要特别定制。
购买时，请务必确认最新的配件名与配件编号。
1-14
1
Z
S

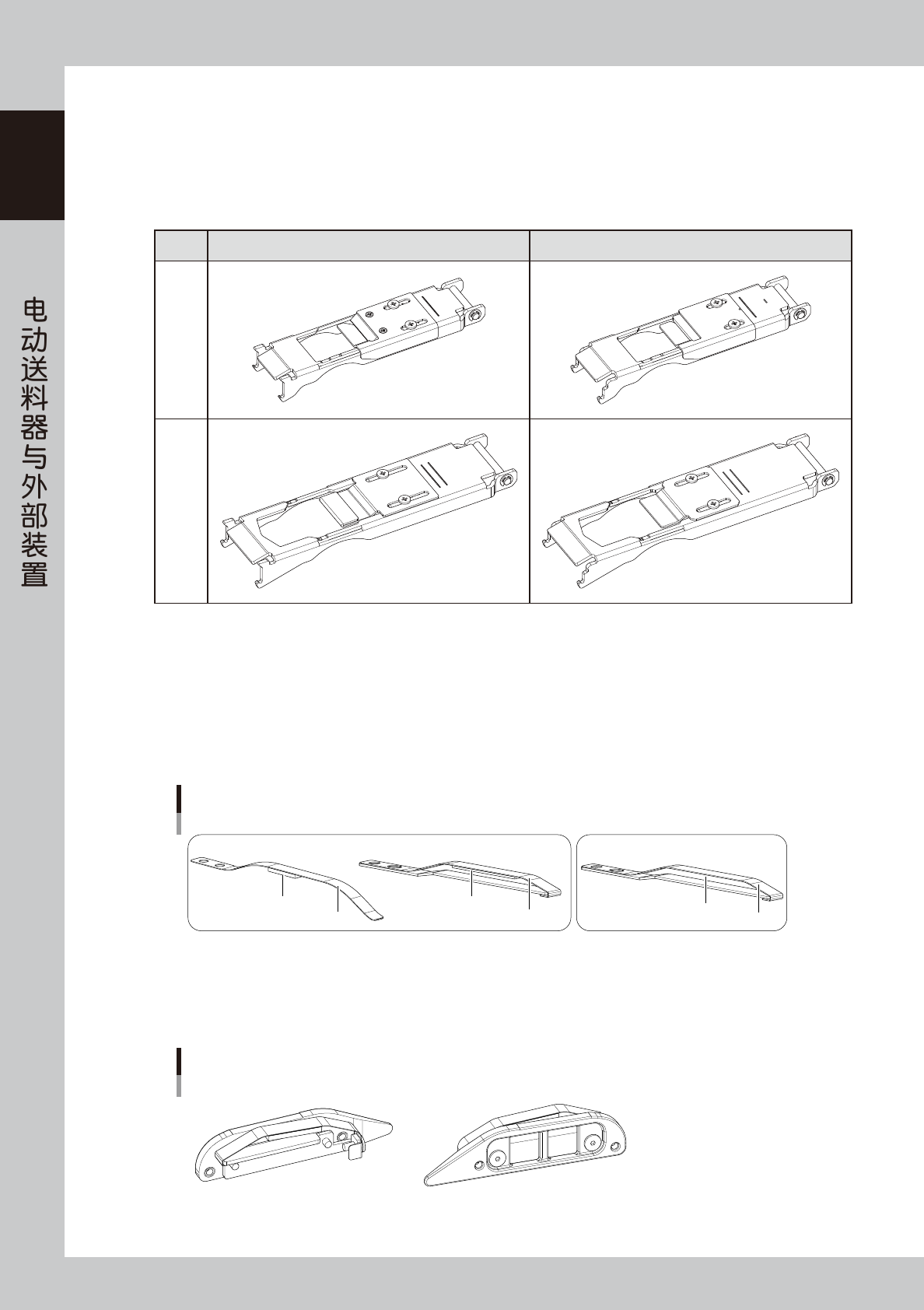

1.3.4 压料盖
12mm 〜 104mm ZS 电动送料器用的压料盖根据出厂时期不同，分为 A 型、B 型两种类型。这两种类型在使用方
法上是相同的。本使用说明书以 B 型为例介绍使用方法。
■压料盖 A 型与 B 型
以 24mm、32mm 为例
压料盖 A 型 B 型
24mm
32mm
1.3.5 磁块弹簧片
■8mmZS 电动送料器用磁块弹簧片
•
8mmZS 电动送料器用磁块弹簧片根据出厂时期不同，分为 1 型、2 型 2 种类型。关于 8mmZS 电动送料器用磁块弹簧片的
详细内容，请参照后述第 2 章“2.2.18mmZS 电动送料器用磁块弹簧片”。
•
如果担心磁块影响电子元件，可以使用无磁块的弹簧片 ( 选购件 )。
8mm ZS电动送料器用磁块弹簧片、无磁块的弹簧片
1 型 磁块弹簧片
磁块
磁块
弹簧片
弹簧片
弹簧片
2 型 磁块弹簧片 无磁块的弹簧片 ( 选购件 )
无磁块
65133-KLJ-10
■12mmZS 电动送料器用磁块弹簧片 ( 选购件 )
12mmZS 电动送料器用磁块弹簧片可以选购。关于使用方法，请参照后述第 2 章“2.2.212mmZS 电动送料器用磁块弹簧片 ( 选
购件 )”。
12mm ZS电动送料器用磁块弹簧片
磁块弹簧片侧 垫片侧
65134-KLJ-00
1-15
1
Z
S

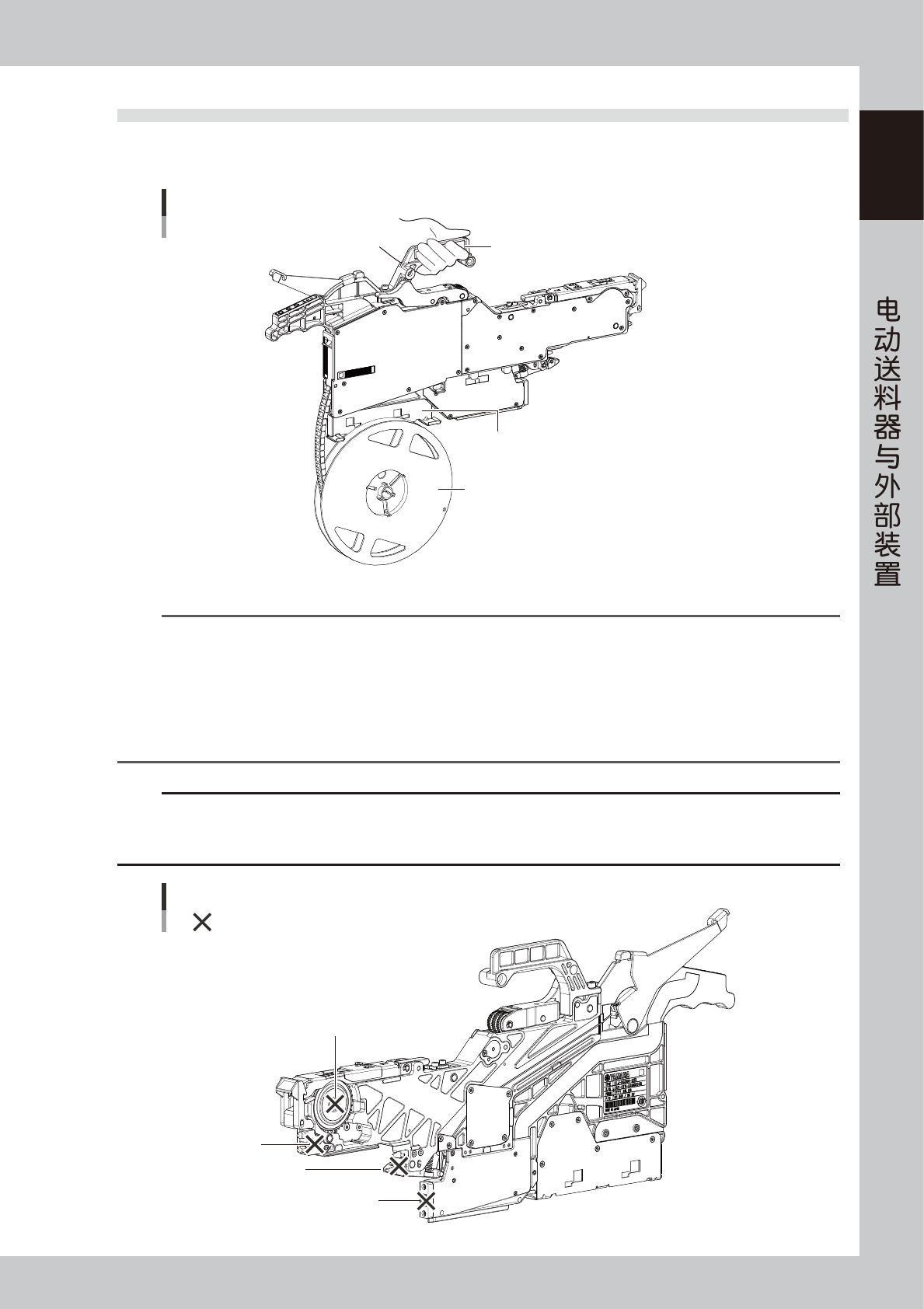

1.4 拿取方法
‧
用一只手握住送料器的把手移动。
‧
如下图所示，可以将料带盘挂在送料器的料带盘挂架上移动。
送料器的拿取方法
料带盘
料带盘挂架
把手
65106-KLJ-10
n
要点
ZS 电动送料器附带的料带盘挂架是 7 英寸料带盘专用的挂架。使用 13、15 英寸料带盘时，需要加装下列选购配件。
•
8mmZS 电动送料器用 ：KLJ-MD901-00XREELHOOK,8MM
•
12mm/16mmZS 电动送料器用 ：KLJ-MD902-00XREELHOOK,1216
•
24mmZS 电动送料器用 ：KLJ-MD903-00XREELHOOK,24MM
•
32mmZS 电动送料器用 ：KLJ-MD904-00XREELHOOK,32MM
•
44mm 以上的 ZS 电动送料器用需要特别定制。
购买时，请务必确认最新的配件名与配件编号。
c
注意
‧若用手托着锁定杆部，手可能会被夹伤。
‧若用手托着板卡连接器部或链齿轮部，可能会导致 ZS 电动送料器发生故障。
‧
请勿猛烈撞击前端固定块部。
拿取ZS电动送料器时需注意的部位
以 标示
链齿轮部
前端固定块部
锁定杆部
板卡连接器部
65107-KLJ-00
