1-16
1
Z
S
2. ZS 电动送料器用外部装置
ZS 电动送料器 ( 简称“送料器”) 用的外部装置有上料台、离线上料台、一次性换料车 ( 简称“料车”) 与料车用电源。
上料台与离线上料台 ：将带装元件安装在送料器中并设定送料间距时使用。
一次性换料车 ：将装好了带装元件的送料器安装在一次性换料车上，以料车为单位更换元件。
料车用电源 ：安装在一次性换料车上，给送料器安装带装元件时供给电源。

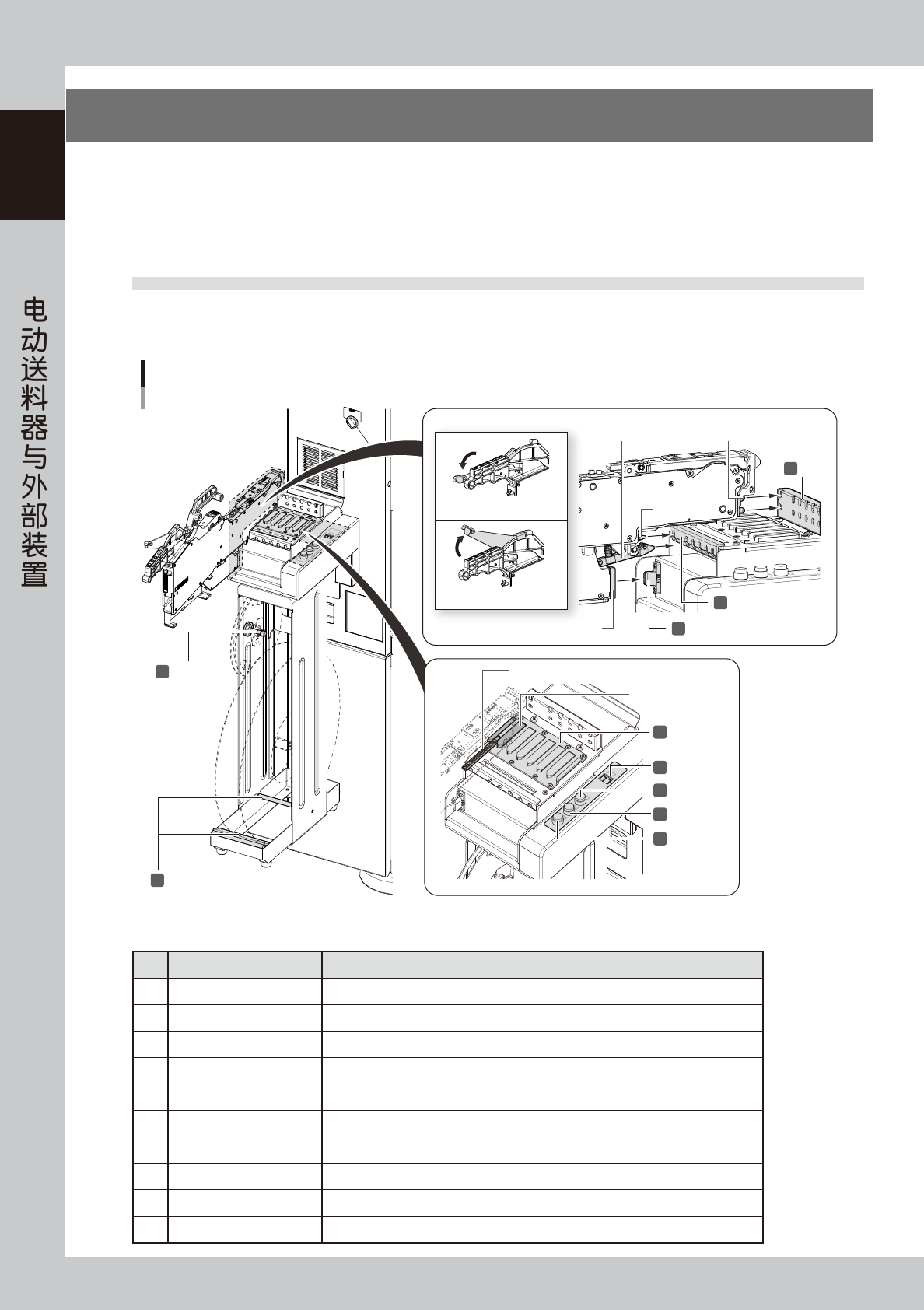

2.1 上料台
上料台安装在贴片机的正面左侧与背面左侧。在上料台上给送料器安装带装元件并设定送料间距。料带盘托架可
以放置料带盘。根据贴片机的机型不同，上料台的形状会有所不同，但功能都相同。
握着手柄杆插入送料器
松开手柄杆固定送料器
上料台
以YSM20用为例
挡板
前端固定块
固定销
锁定杆
板卡连接器
手柄杆
1
电源、信号用连接器
3
锁定板
2
送料器架
4
7英寸用
料带盘托架
9
13、15英寸料带盘用托架
10
显示窗
5
[UP] 按钮
6
[DOWN] 按钮
7
[SET] 按钮
8
送料器的导条
导轨
65118-KLJ-10
■ 名称与功能
名称 功能
1 挡板 将送料器的前端固定块插入当板的定位孔中进行固定。
2 锁定板 将送料器的固定销插入锁定板，并用锁定杆固定送料器。
3 电源、信号用连接器 将送料器安装在上料台上时，给送料器供电与传送信号。
4 送料器架 将送料器底部的导条对准送料器架上导轨与导轨之间的导槽插入，防止送料器上浮。
5 显示窗 显示带装元件的送料间距、送料器的状态 ( 错误代码 )。
6 [UP] 按钮 调大送料间距。
7 [DOWN] 按钮 调小送料间距。
8 [SET] 按钮 设定调好的送料间距。
9 7 英寸用料带盘托架 放置 7 英寸的料带盘。
10 13、15 英寸料带盘用托架 放置 13、15 英寸料带盘。
1-17
1
Z
S

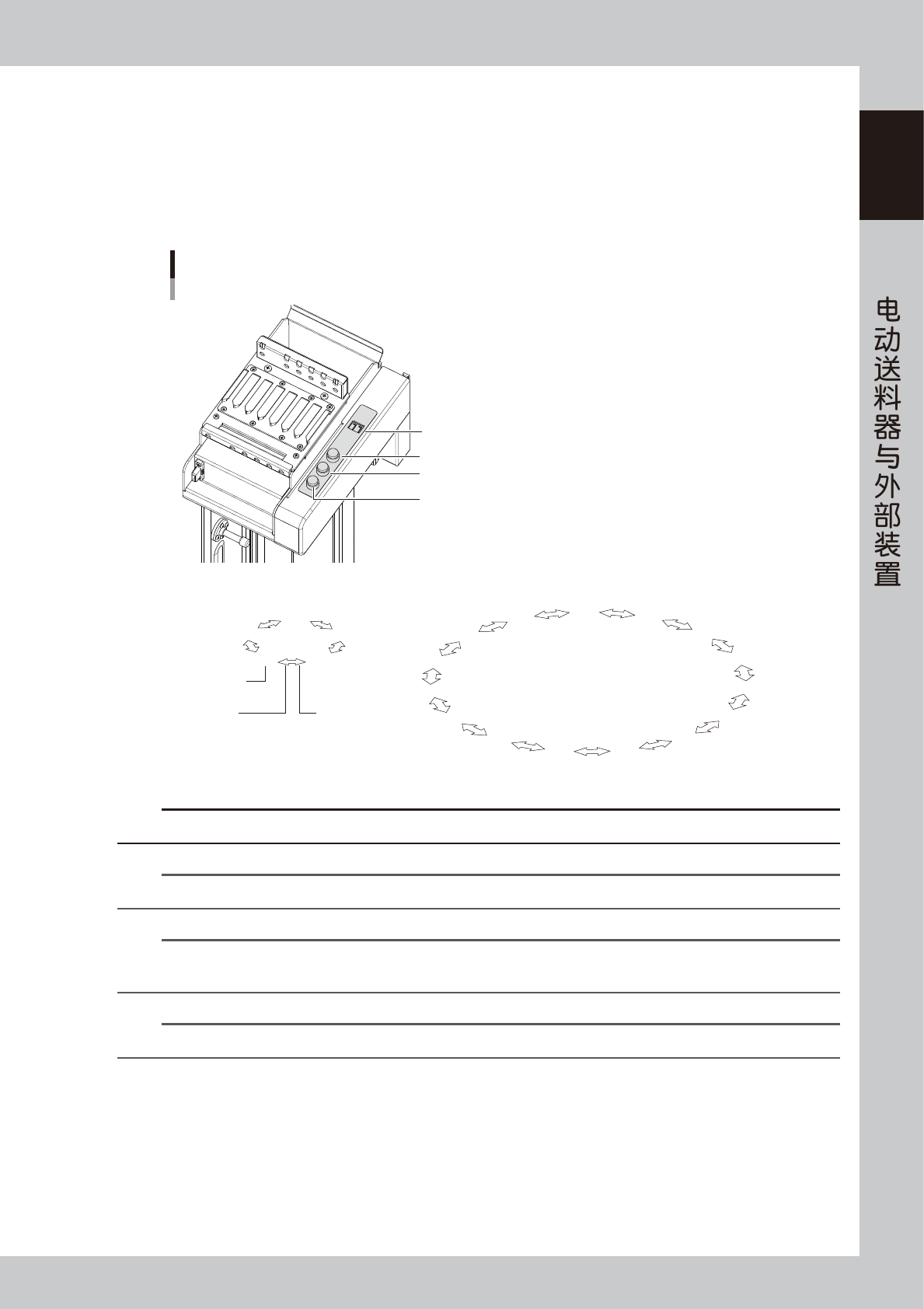

2.1.1 送料间距的设定与显示窗的显示
■送料间距的设定
在上料台给送料器设定送料间距的步骤如下。
1.按上料台的 [UP] 或 [DOWN] 按钮，使需要设定在送料器中的送料间距显示在显示窗中。
2.按 [SET] 按钮，显示窗中的送料间距被设定在送料器中。
送料间距的设定
以YSM20用上料台为例
0
0
1
2
4
8
4
8
12
48
52
56
16
44
20
40
24
36
28
32
■ 12mm以上 ZS 电动送料器的送料间距■ 8mm ZS 电动送料器的送料间距
单位：mm
显示窗
送料间距
[UP] 按钮
调大时，
按 [UP] 按钮。
[DOWN] 按钮
调小时，
按 [DOWN] 按钮。
[SET] 按钮
65119-KLJ-10
c
注意
读取间距数据的过程中，请勿将送料器从上料台上拆下。
n
要点
送料器的尺寸不同，用上料台的控制按钮可以调节的送料间距也会随之不同。
n
要点
各送料器尺寸可设定的送料间距显示在显示窗中。
传送比压料盖的开口部大的元件时，需要更换压料盖。详细内容，请与销售代理商或直接与本公司联系。
n
要点
送料间距也可以在基板程序中设定。详细内容，请参照后述第 2 章“5.1在基板程序中设定”。
1-18
1
Z
S

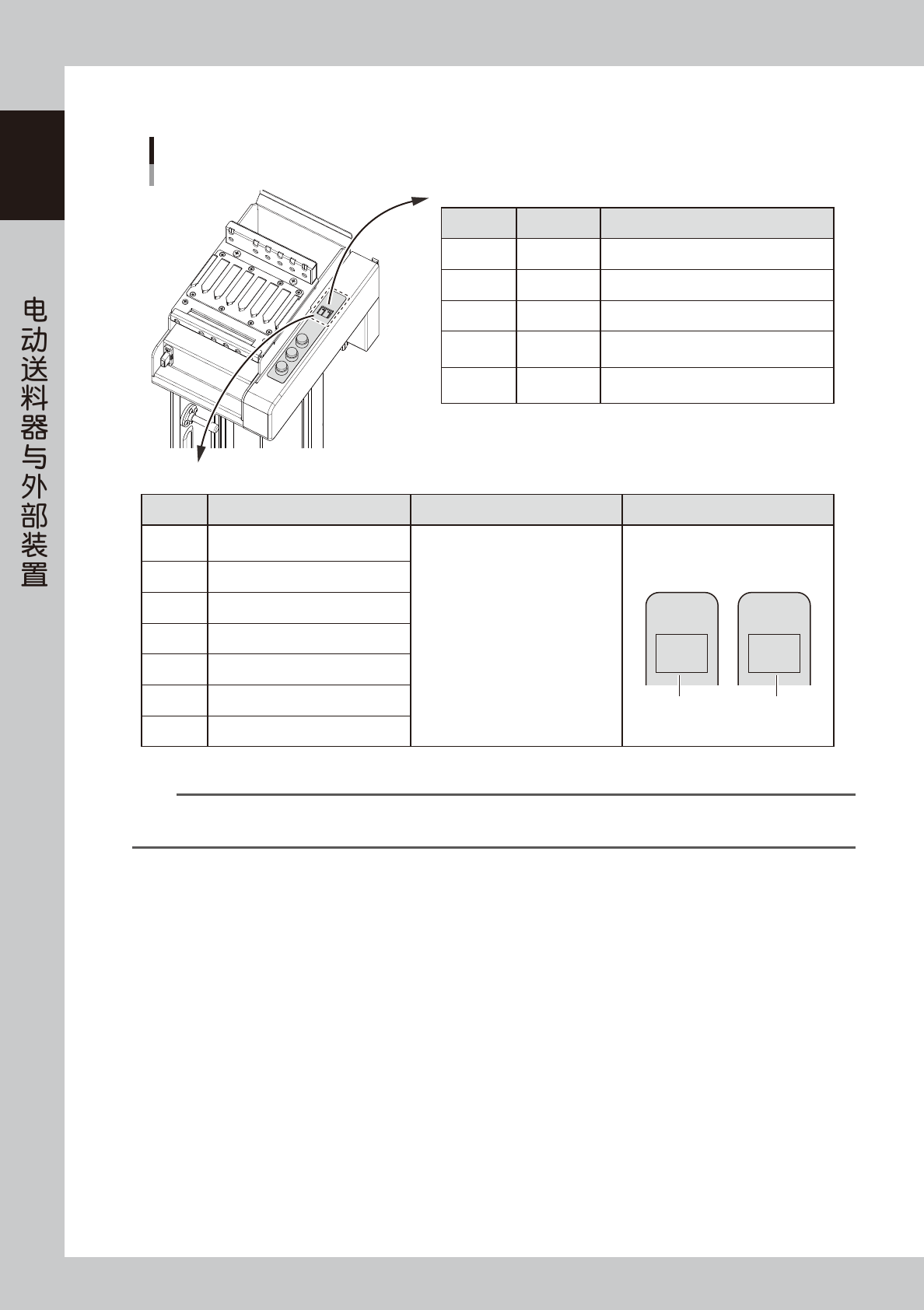

■显示窗的显示 ( 间距与错误 )
显示窗的显示
以YSM20用上料台为例
■ 间距的显示
LED 显示 ( 秒 ) 状态
-- 亮灯 未安装送料器时
-- 闪烁 (0.4) 安装送料器之后到读完间距数据之前
00 〜 88 亮灯 送料器内部间距数据与显示的数据一致时
00 〜 88 闪烁 (0.3)
送料器内部间距数据与显示的数据不一致时
( 选择间距时 )
00 〜 88 闪烁 (0.5)
送料器内部间距数据与显示的数据不一致时
( 按 [SET] 按钮后 )
■ 错误的显示
错误代码 错误内容 解决方法 显示示例
E0
与送料器发生通信错误
( 接收数据错误、无应答 )
在上料台重新安装送料器。
若还是无法解决问题，请与销售代理商
或直接与本公司联系。
报错使交替显示错误代码与状态代码。
如下所示，显示为 E03-01 时，表示是
未定义的代码错误。
E3 01
错误代码 状态代码
E1 间距设置错误
E2 在间距范围外
E3 送料器内部错误
E4 送料器通信端口错误
E6 显示的数据在范围外
E7 间距设定未完成
65135-KLJ-00
参考
关于错误代码 E3( 送料器内部错误 ) 的详细内容，请参照后述第 5 章“1.送料器的状态显示”中的“■送料器的状态代码与错误
内容”。
