2.4 料车用电源 ( 给料车供电 )
料车用电源是在远离贴片机的位置 ( 进行生产准备的位置 ) 给 ZS 电动送料器安装料带时向一次性换料车供给电源
的装置。料车用电源只需将连接器部连接在一次性换料车的接口部就可以供给电源。
料车用电源

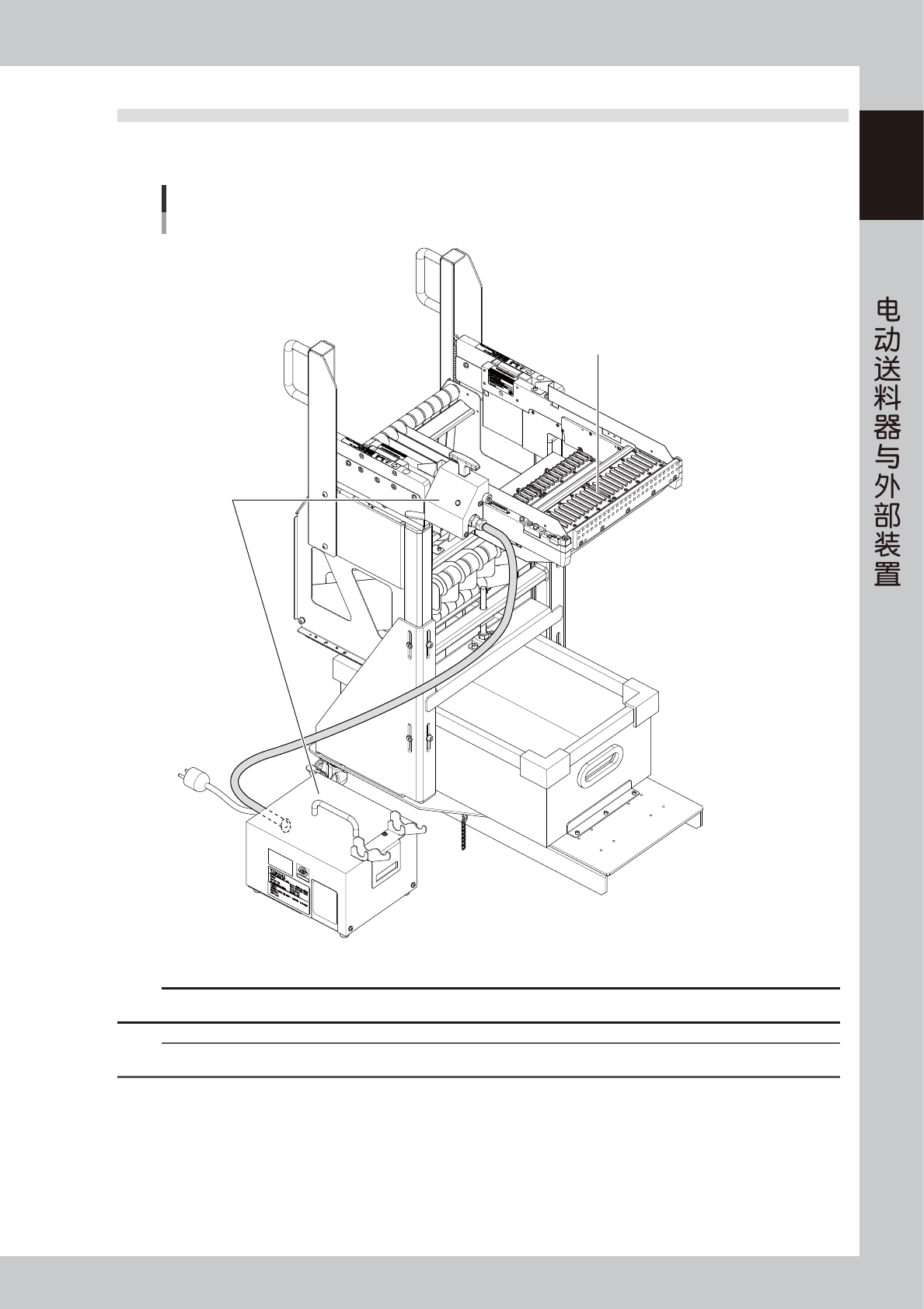

与一次性换料车的位置关系（以YS系列用料车为例）
一次性换料车
料车用电源
65123-KLJ-00
c
注意
使用料车用电源之前，请务必仔细阅读本章前述“安全须知”。
参考
关于进行生产准备的位置，请参照后述第 4 章“2.有进行生产准备的场地时”。
1-24
1
Z
S
2.4.1 各部的名称与功能
2
1
3
3
料车用电源
电源指示灯
电源指示灯
电源开关
电源线插口
把手
锁定杆
■ YSM40用适配器 ■ YSM20用适配器
65124-KLJ-00
■ 名称与功能
名称 功能
1 电源箱 ( 主体部 )
给连接器供给电源。电源箱正面设有电源线插口、电源开关、电源指示灯。
如上图所示，搬动料车用电源时可以将连接器挂在电源箱背面的挂放位置再搬动。
2 连接器
给一次性换料车供给电源时，将连接器连接在料车的接口部并锁定。
不使用连接器时，挂在电源箱背面的挂放位置。
3 适配器 YSM40R 与 YSM20 有各自专用的适配器。使用时，将该适配器安装在连接器上使用。
c
注意
放在工作台等上使用时，请务必选择稳定的场所。此外，连接电源线时，为确保安全，请务必考虑电源线在使用过程中不会被挂。
n
要点
•
YS 系列与 YSM 系列的料车用电源的连接器相同。
•
YS 系列的料车用电源无需使用适配器。
n
要点
料车用电源发生故障或需要维修时，请与销售代理商或直接与本公司联系。
1-25
1
Z
S
2.4.2 其它规格
外形尺寸 重量 电源 温度、湿度条件
L298.5×W200×H248.5 约 5.9kg
单相 AC100 〜 230V -10% 〜 +8%
50Hz 或 60Hz 0.7A( 最大 )
温度 ：15 〜 35℃
湿度 ：20 〜 90% ( 无凝露现象 )
2.4.3 使用环境
料车用电源需在下列环境中使用。
环境 条件
使用场所 室内
海拔高度 海拔 1000m 以下
过电压 Category II 以下
主电源瞬间过电压 2500Vpk 以下
污染程度 Degree 2
c
注意
料车用电源没有设计为可在住宅区或商业区使用。
2.4.4 电源线
料车用电源的电源线，有日本国内用 ( 〜 AC125V) 与海外用 ( 〜 AC250V) 两种。出货时附带其中一种。
n
要点
海外用的电源线插头为下图所示“双脚圆型 + 接地脚”规格。请根据需要，转换为适合自己国家使用的插头使用。
电源线
料车用电源
日本国内用电源线
接地
接地
◼ 海外用电源线的插头尺寸
φ4.8mm
19mm
海外用电源线
65125-KLJ-00
c
注意
请勿将日本国内用的电源线与 AC125V 以上的电源连接。
c
注意
为了安全，连接电源时请务必接地。
