1-26 1 Z S 2.5 料车用电源的使用方法 2.5.1 在 YS 系列用一次性换料车上使用时 1 将料车用电源的连接器安装在一次性换料车上。 将料车用电源的连接器安装在从一次性换料车把手侧看时的右侧接口 (11 针 ) 上。 安装连接器 连接器 把手侧 接口 (11针) 一次性换料车 65126-KLJ-00 2 锁定连接器的锁杆。 1. 按下图中箭头所示方向转动锁杆，锁定连接器。 2. 确认连接器已连接到位。 锁杆 电源指…
1-25
1
Z
S
2.4.2 其它规格
外形尺寸 重量 电源 温度、湿度条件
L298.5×W200×H248.5 约 5.9kg
单相 AC100 〜 230V -10% 〜 +8%
50Hz 或 60Hz 0.7A( 最大 )
温度 ：15 〜 35℃
湿度 ：20 〜 90% ( 无凝露现象 )
2.4.3 使用环境
料车用电源需在下列环境中使用。
环境 条件
使用场所 室内
海拔高度 海拔 1000m 以下
过电压 Category II 以下
主电源瞬间过电压 2500Vpk 以下
污染程度 Degree 2
c
注意
料车用电源没有设计为可在住宅区或商业区使用。
2.4.4 电源线
料车用电源的电源线，有日本国内用 ( 〜 AC125V) 与海外用 ( 〜 AC250V) 两种。出货时附带其中一种。
n
要点
海外用的电源线插头为下图所示“双脚圆型 + 接地脚”规格。请根据需要，转换为适合自己国家使用的插头使用。
电源线
料车用电源
日本国内用电源线
接地
接地
◼ 海外用电源线的插头尺寸
φ4.8mm
19mm
海外用电源线
65125-KLJ-00
c
注意
请勿将日本国内用的电源线与 AC125V 以上的电源连接。
c
注意
为了安全，连接电源时请务必接地。
1-26
1
Z
S
2.5 料车用电源的使用方法
2.5.1 在 YS 系列用一次性换料车上使用时
1
将料车用电源的连接器安装在一次性换料车上。
将料车用电源的连接器安装在从一次性换料车把手侧看时的右侧接口 (11 针 ) 上。
安装连接器
连接器
把手侧
接口 (11针)
一次性换料车
65126-KLJ-00
2
锁定连接器的锁杆。
1. 按下图中箭头所示方向转动锁杆，锁定连接器。
2. 确认连接器已连接到位。
锁杆
电源指示灯
锁定连接器
65127-KLJ-00
3
接通电源。
1. 打开料车用电源主体部电源箱上的电源开关，接通电源。
2. 确认连接器的电源指示灯已亮灯。
1-27
1
Z
S
2.5.2 在 YSM20 用一次性换料车上使用时
c
注意
在 YSM20 用一次性换料车上使用时，需要安装专用的适配器才可以使用。

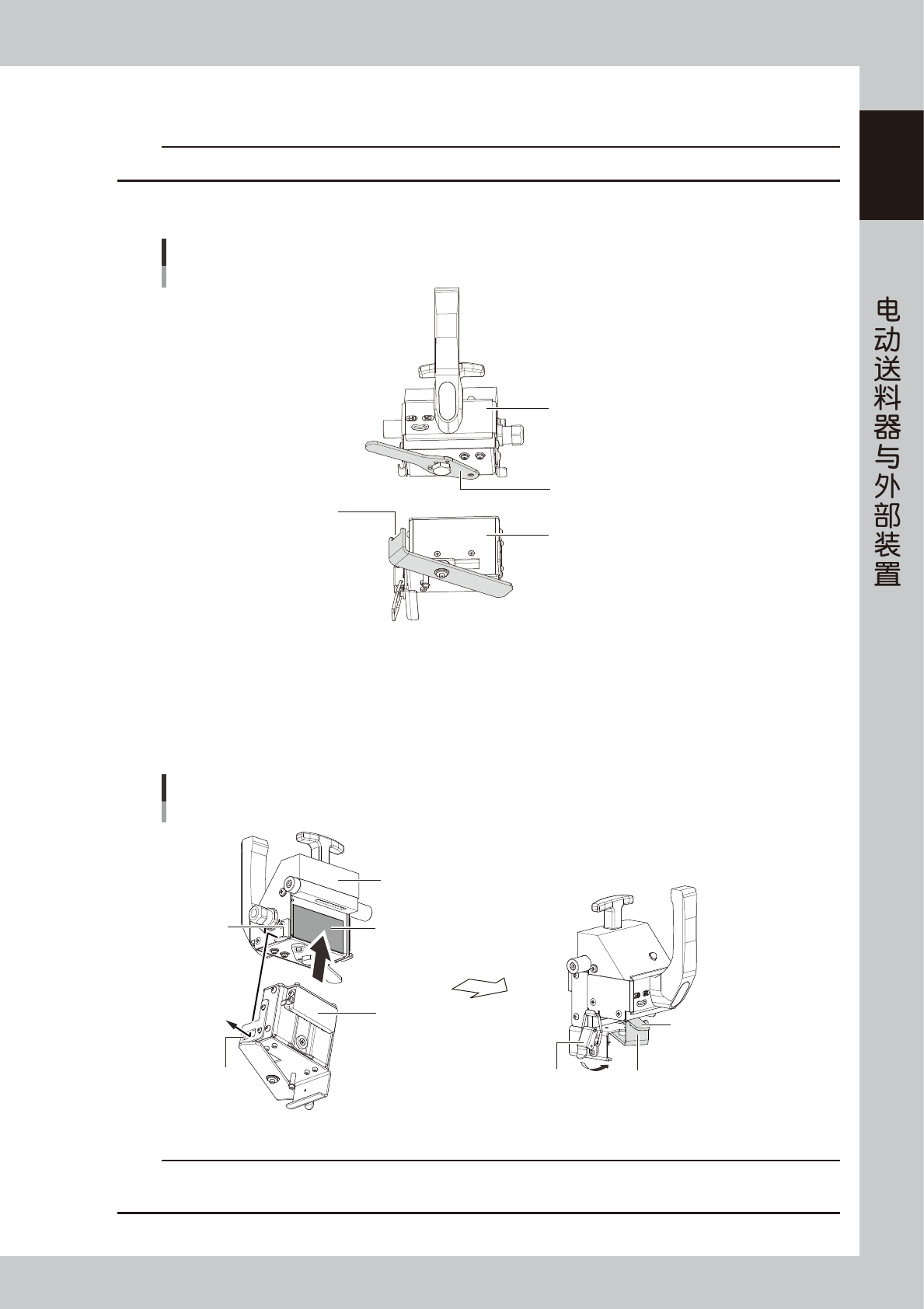

1
确认连接器的锁杆与适配器的锁杆卡口的位置。
连接器的锁杆
连接器
适配器的锁杆卡口
适配器
锁杆与锁杆卡口的位置
65128-KLJ-00
2
将适配器安装在连接器上。
1. 将连接器上的定位片插入适配器的方孔中。
2. 使适配器组装在连接器的黑色胶垫位置。
3. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。
将适配器安装在连接器上
YSM20用适配器
适配器
锁杆
连接器
黑色胶垫
方孔
锁杆卡口
定位片
搭扣
65129-KLJ-00
c
注意
若锁杆与锁杆卡口的位置不正确，或在连接器的锁杆没有卡入适配器的锁杆卡口的状态下安装了适配器，可能会损坏连接器、适配
器、锁杆与锁杆卡口。
