1-28 1 Z S 3 将装好了适配器的连接器安装在一次性换料车上。 1. 手持把手部，如下图所示将连接器从上向下滑动插入连接部。 2. 将锁杆连同锁杆卡口旋转到“ON”侧，锁定连接器。 3. 打开料车用电源主体部电源箱的电源开关。 4. 确认连接器的电源指示灯已亮灯。 电源指示灯 锁杆 ON (锁定位置) 锁杆卡口 连接部 一次性换料车 把手 连接器 将连接器安装在一次性换料车上 65130-KLJ-00 c 注意 从一次性换料车…
1-27
1
Z
S
2.5.2 在 YSM20 用一次性换料车上使用时
c
注意
在 YSM20 用一次性换料车上使用时，需要安装专用的适配器才可以使用。
1
确认连接器的锁杆与适配器的锁杆卡口的位置。
连接器的锁杆
连接器
适配器的锁杆卡口
适配器
锁杆与锁杆卡口的位置
65128-KLJ-00
2
将适配器安装在连接器上。
1. 将连接器上的定位片插入适配器的方孔中。
2. 使适配器组装在连接器的黑色胶垫位置。
3. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。
将适配器安装在连接器上
YSM20用适配器
适配器
锁杆
连接器
黑色胶垫
方孔
锁杆卡口
定位片
搭扣
65129-KLJ-00
c
注意
若锁杆与锁杆卡口的位置不正确，或在连接器的锁杆没有卡入适配器的锁杆卡口的状态下安装了适配器，可能会损坏连接器、适配
器、锁杆与锁杆卡口。
1-28
1
Z
S
3

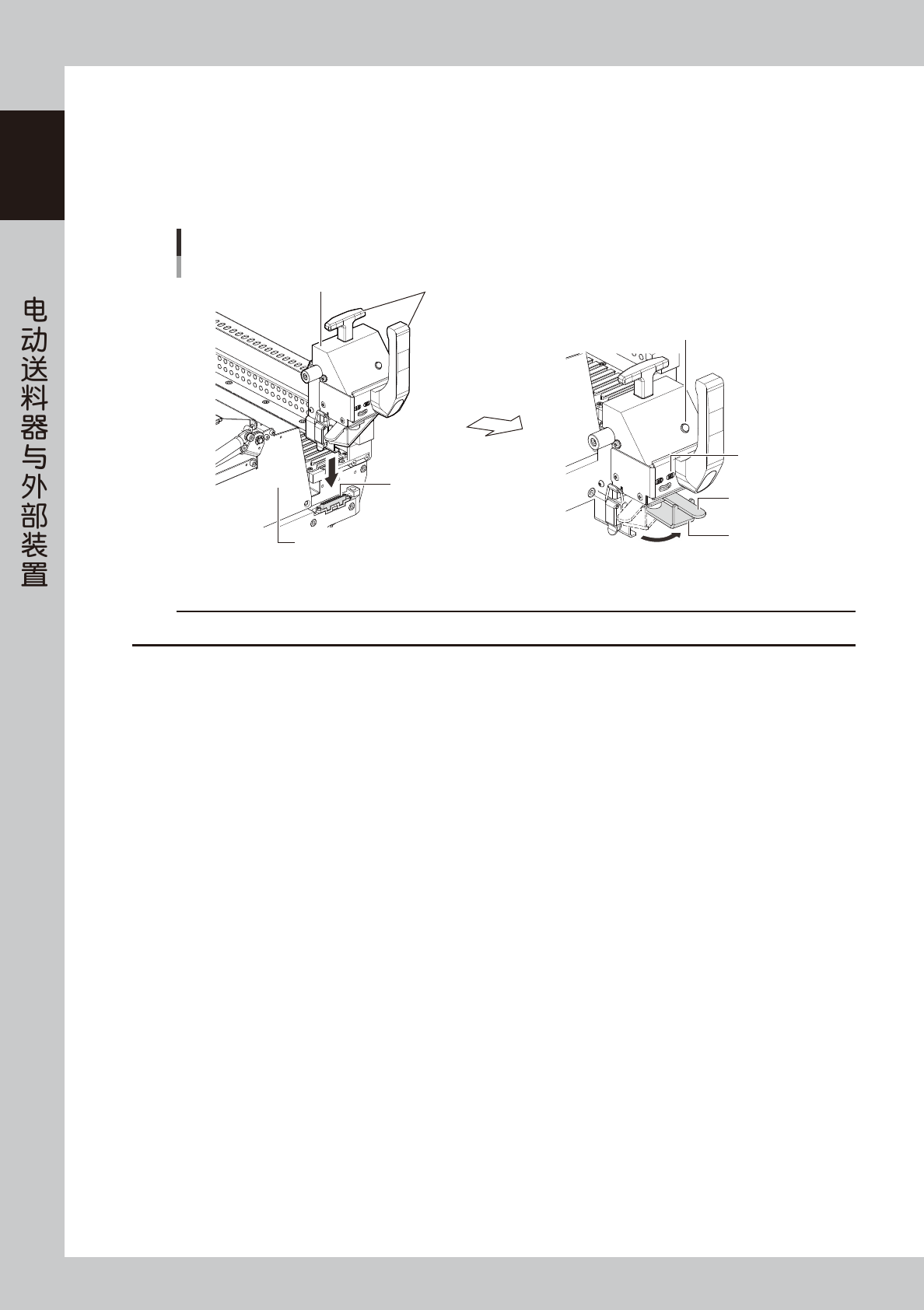

将装好了适配器的连接器安装在一次性换料车上。
1. 手持把手部，如下图所示将连接器从上向下滑动插入连接部。
2. 将锁杆连同锁杆卡口旋转到“ON”侧，锁定连接器。
3. 打开料车用电源主体部电源箱的电源开关。
4. 确认连接器的电源指示灯已亮灯。
电源指示灯
锁杆
ON
(锁定位置)
锁杆卡口
连接部
一次性换料车
把手
连接器
将连接器安装在一次性换料车上
65130-KLJ-00
c
注意
从一次性换料车上拆卸连接器时，请务必连同适配器一起拆卸。请不要只拆卸连接器。
1-29
1
Z
S
2.5.3 在 YSM40R 用一次性换料车上使用时
c
注意
在 YSM40R 用一次性换料车上使用时，需要安装专用的适配器才可以使用。
1
将适配器安装在连接器上。
1. 将适配器的锁杆卡口向下图中箭头所示方向按下直到按到位。
2. 打开适配器的搭扣。
3. 将连接器放在适配器的黑色胶垫上，滑动连接器使连接器的定位片插入适配器的方孔中。
4. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。
将适配器安装在连接器上
YSM40R用适配器
锁杆卡口
搭扣
适配器
锁杆
连接器
黑色胶垫
定位片
锁杆卡口
锁杆
搭扣
65131-KLJ-00
2
将装好适配器的连接器安装在一次性换料车上。
1. 手持把手部，将连接器上的 2 处勾片对准料车的 2 处方孔插入使其勾住。
2. 边轻按连接器的把手部，边将锁杆按箭头方向旋转使其垂直竖立。
3. 打开料车用单元主体部电源箱的电源开关。
4. 确认连接器的电源指示灯已亮灯。
将连接器安装在一次性换料车上
把手
电源指示灯
一次性换料车的
方孔(2处)
锁杆
勾片
65131-KLJ-00
c
注意
从一次性换料车上拆卸连接器时，请务必连同适配器一起拆卸。请不要只拆卸连接器。
