2.5.3 在 YSM40R 用一次性换料车上使用时
c
注意
在 YSM40R 用一次性换料车上使用时，需要安装专用的适配器才可以使用。

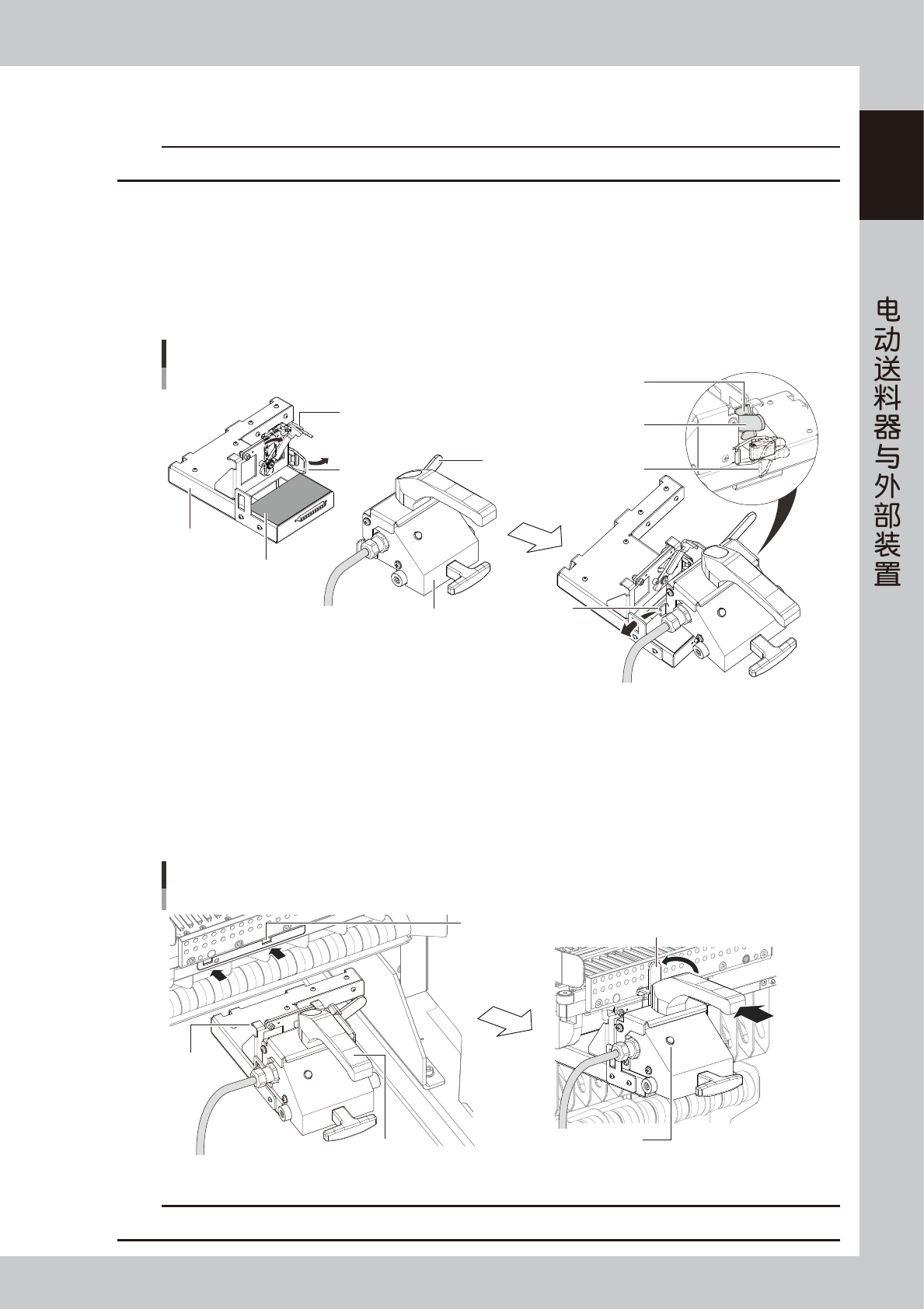

1
将适配器安装在连接器上。
1. 将适配器的锁杆卡口向下图中箭头所示方向按下直到按到位。
2. 打开适配器的搭扣。
3. 将连接器放在适配器的黑色胶垫上，滑动连接器使连接器的定位片插入适配器的方孔中。
4. 将连接器的锁杆按入适配器的锁杆卡口之后，锁定搭扣。
将适配器安装在连接器上
YSM40R用适配器
锁杆卡口
搭扣
适配器
锁杆
连接器
黑色胶垫
定位片
锁杆卡口
锁杆
搭扣
65131-KLJ-00
2
将装好适配器的连接器安装在一次性换料车上。
1. 手持把手部，将连接器上的 2 处勾片对准料车的 2 处方孔插入使其勾住。
2. 边轻按连接器的把手部，边将锁杆按箭头方向旋转使其垂直竖立。
3. 打开料车用单元主体部电源箱的电源开关。
4. 确认连接器的电源指示灯已亮灯。
将连接器安装在一次性换料车上
把手
电源指示灯
一次性换料车的
方孔(2处)
锁杆
勾片
65131-KLJ-00
c
注意
从一次性换料车上拆卸连接器时，请务必连同适配器一起拆卸。请不要只拆卸连接器。
第 2 章 ZS 电动送料器的使用方法
目录
1. 关于带装元件 2-1
2. 使用送料器之前的准备 2-2
2.1 12mm 与 16mm 的切换方法 2-2
2.2 磁块弹簧片 2-4
2.2.1 8mmZS 电动送料器用磁块弹簧片 2-4
2.2.2 12mmZS 电动送料器用磁块弹簧片 ( 选购件 ) 2-8
3. 带装元件的安装与拆卸 2-10
3.1 带装元件的安装 2-10
3.1.1 盖带的预先剥离与前端剥离 2-17
3.2 带装元件的拆卸 2-18
4. ZS 电动送料器的安装与拆卸 2-20
4.1 安装在贴片机上时 2-20
4.2 安装在一次性换料车上时 2-23
4.3 不良安装状态 2-26
4.4 ZS 电动送料器的拆卸 2-27
5. 送料间距的设定 2-28
5.1 在基板程序中设定 2-28
5.2 在 ZS 电动送料器中设定 2-30
5.2.1 在上料台或离线上料台设定 2-30
5.2.2 在贴片机的“装置”画面中设定 2-32
6. 盖带与载带的清除 2-34
6.1 盖带的清除方法 2-34
7. 料带的拼接 2-37
7.1 料带拼接用工具 2-38
7.2 使用蓝色拼接胶带拼接料带的方法 2-41
7.2.1 8mm 宽的料带时 2-41
7.2.2 12mm、16mm、24mm 宽的料带时 2-43
7.2.3 32mm、44mm、56mm 宽的料带时 2-45
7.2.4 72mm 以上宽度的料带时 2-46
7.3 使用黑色拼接胶带拼接料带的方法 2-47
7.3.1 8mm 宽的料带时 2-47
7.3.2 12mm、16mm、24mm 宽的料带时 2-48
7.3.3 32mm 以上宽度的料带时 2-49
7.4 使用金属连接片拼接料带的方法 2-50
7.5 拼接料带时的注意事项 2-52
7.6 余量计数与接头检出 (IT Option) 2-53
7.6.1 余量计数 2-53
7.6.2 料带盘的接头检出 2-54
7.7 接头检出传感器 ( 选配 ) 2-55
7.7.1 接头检出传感器的概要 2-55
7.7.2 通过接头检出传感器补正元件剩余数 2-56
8. 不停机更换送料器 2-57
8.1 不停机更换送料器的条件 2-57
8.2 不停机更换送料器的设定 2-58
8.2.1“跳过重试”的设定 2-58
8.2.2 [ 拆下送料器 ] 按钮的使用 2-59
8.2.3 替代元件功能的设定 2-60
9. ZS 电动送料器的 LED 指示器 2-63
