1. 关于带装元件
带装元件由盖带、载带、元件组成。
载带有纸载带与压纹载带 2 种。纸载带的料腔较浅，载带的背面呈平面。压纹载带的料腔较深，载带背面呈凸型。
32mm 以上的载带，载带的两侧都有走带孔。8mm、12mm 的载带有纸载带与压纹载带 2 种，但 16mm 以上的载带
只有压纹载带 1 种。
带装元件
盖带
载带
元件
料腔 (较浅)
贴片机
料带盘
ZS电动送料器
料腔 (较深)
两侧都有走带孔
走带孔
纸载带 压纹载带 32mm以上的载带

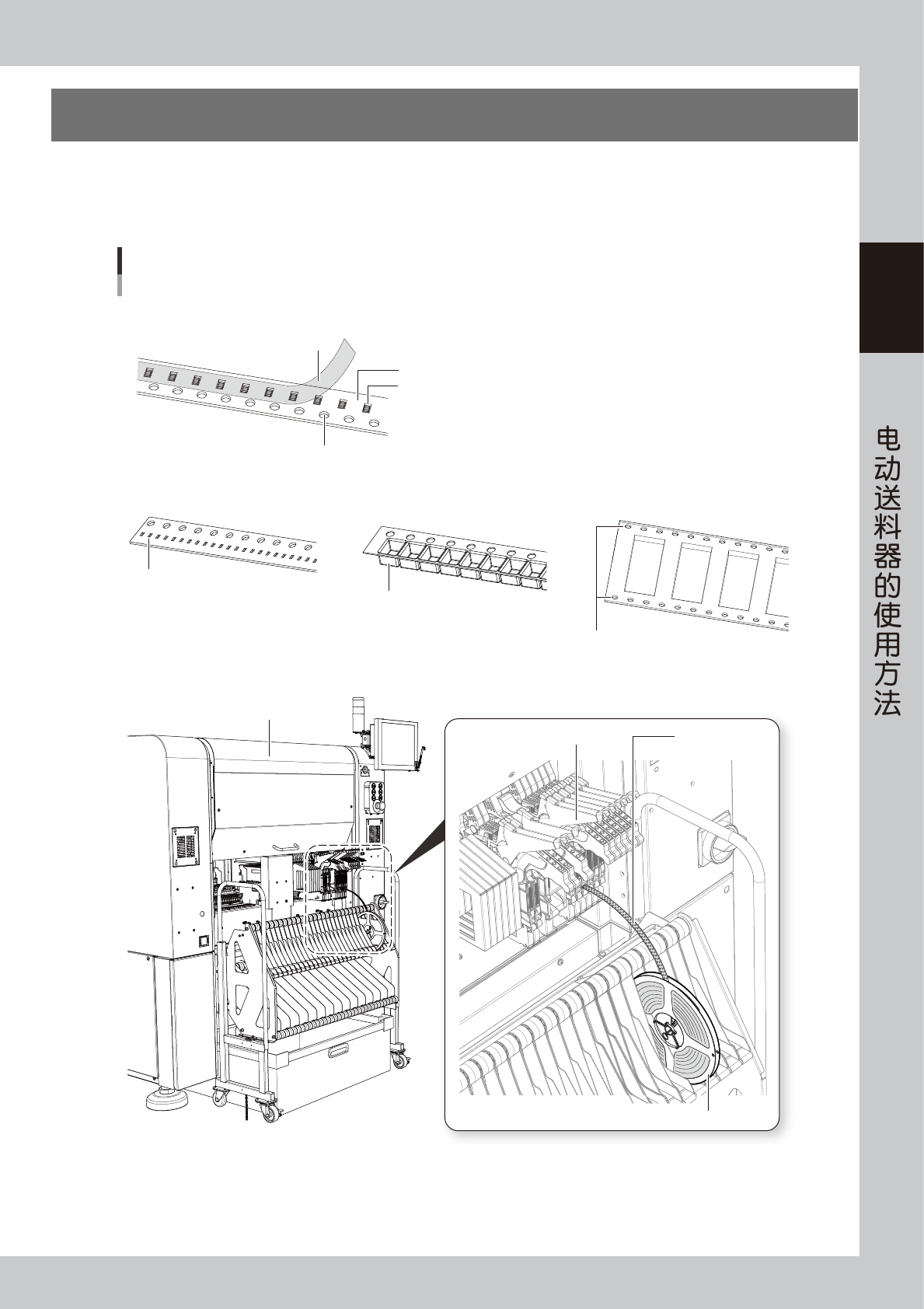

■ 带装元件（以8mm宽的料带为例）
■ 载带的形状
■ 装入ZS电动送料器中的带装元件
带装元件
65261-KLJ-10
2-2
2
Z
S
2. 使用送料器之前的准备
本节主要介绍使用 ZS 电动送料器之前的准备作业。请根据实际需要进行必要的准备。
2.1 12mm 与 16mm 的切换方法
12mm 与 16mm 的 ZS 电动送料器使用同一送料器机体。只需更换压料盖即可切换使用 12mm 或 16mm 料带。
下面，介绍切换方法。
n
要点
出货时，12mm/16mmZS 电动送料器为 12mm 料带用规格，附带 16mm 用压料盖。
■从 12mm 切换到 16mm
1
调节走带槽的宽度。
向下按走带槽宽度调节杆直到按到位，使走带槽的
宽度切换到 16mm。
c
注意
带接头检出传感器的 ZS 电动送料器时，若不将走带槽宽度调
节杆向下按到位，可能会无法检出接头。
2
拆卸 12mm 用压料盖。
1. 用内六角扳手 (2.5) 拧松右图所示的 1 处螺栓。
2. 如右图所示，滑动挡片。
3. 将前端压料扣边向上提起边向前拉开之后，提
起压料盖。
4. 按后端压料扣，拆下压料盖。
3
拆卸垫片。
走带部的侧面安装有垫片。用十字螺丝刀拆下固定
垫片的 2 处螺钉。
调节走带槽的宽度
走带槽宽度调节杆

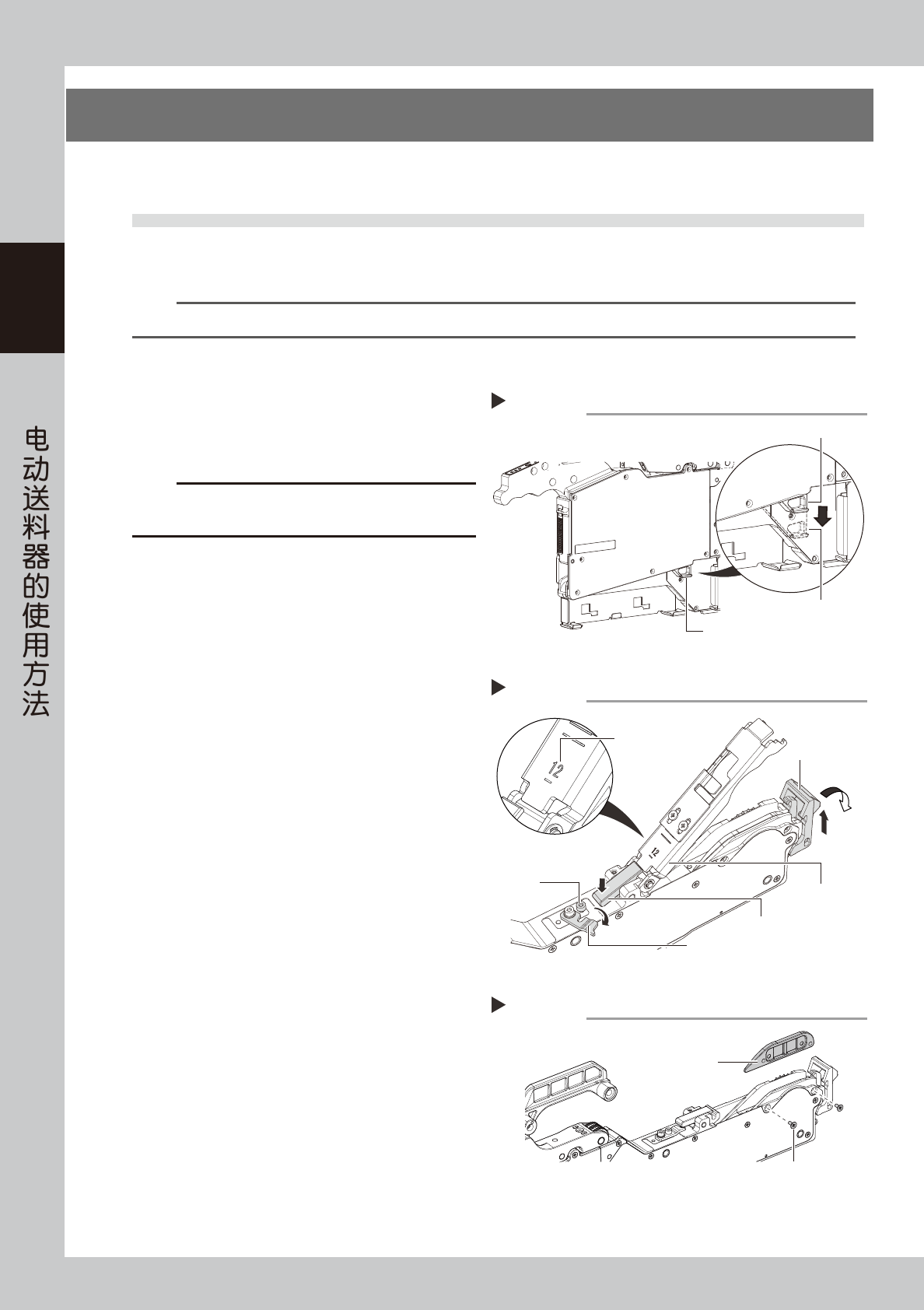

Step 1
12mm时的调节杆位置
16mm时的调节杆位置
65263-KLJ-00
拆卸12mm用压料盖
12mm用压料盖
后端压料扣
前端压料扣
挡片
螺栓
Step 2
刻印
65264-KLJ-00
拆卸垫片
螺钉 (2颗）
垫片
Step 3
65265-KLJ-00
2-3
2
Z
S
4
将垫片装回存放部。
将拆下的垫片固定在右图所示的送料器上的存放
部。
c
注意
拆下的垫片，请务必固定在送料器上的存放部，以免丢失。
5
安装 16mm 用压料盖。
1. 按照 Step2 的相反步骤安装 16mm 用压料盖。
16mm 用压料盖上有“16”刻印。
2. 将挡片滑回原位之后，用内六角扳手 (2.5) 拧紧
1 处螺栓。
■从 16mm 切换到 12mm
请按照下列步骤将 16mm 切换到 12mm。
1.拆卸 16mm 用压料盖。
2.从存放部拆下垫片。
3.将垫片安装在走带部侧面。
4.将走带槽宽度调节杆向上推到位，使走带槽宽度切换到 12mm。
5.安装 12mm 用压料盖。
c
注意
带接头检出传感器的 ZS 电动送料器时，若不将走带槽宽度调节杆向上按到位，可能会无法检出接头。
将垫片装回存放部
垫片 螺钉 (2颗)

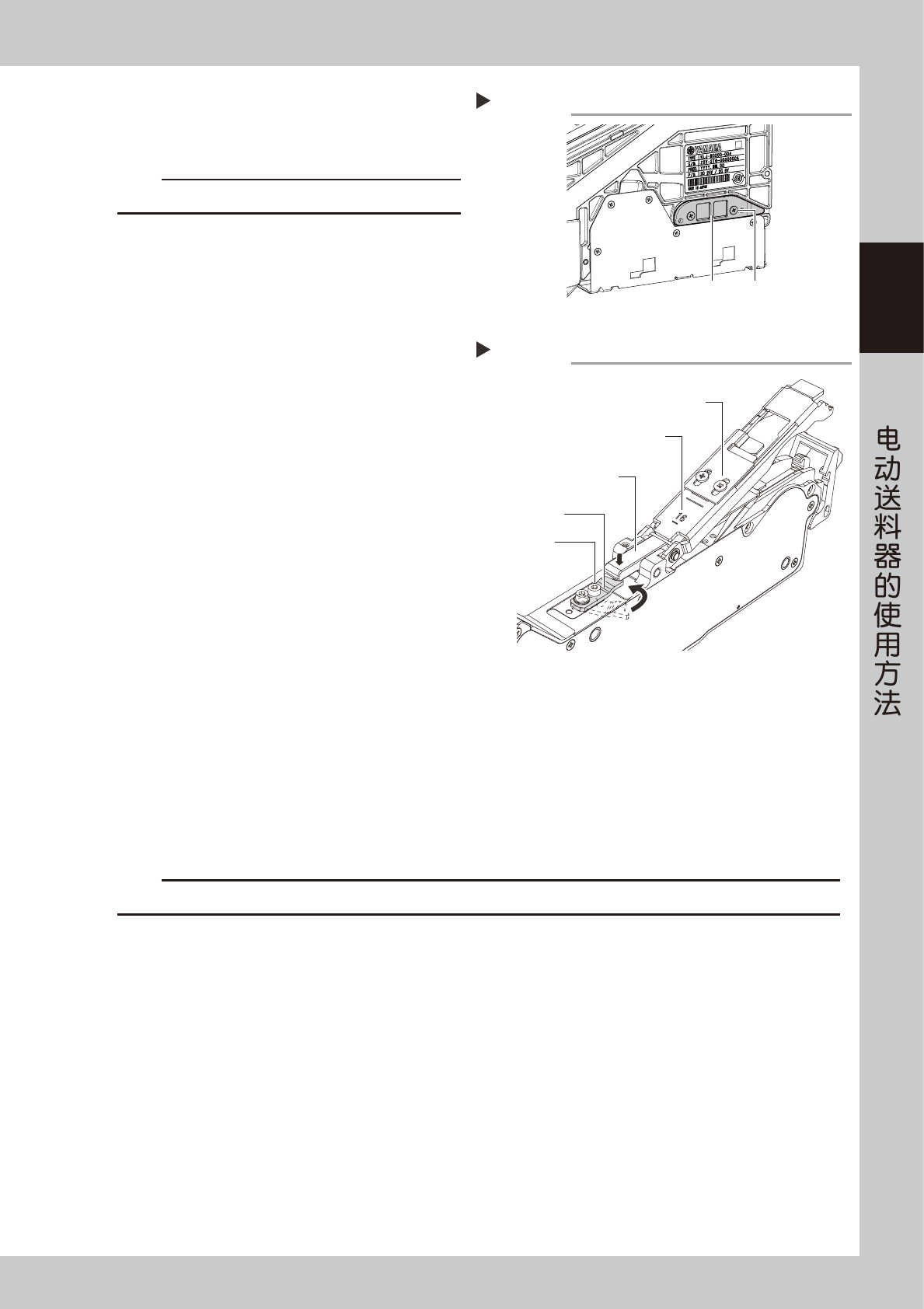

Step 4
65266-KLJ-00
安装16mm用压料盖
挡片
滑回原位
Step 5
螺栓
后端压料扣
刻印
16mm用压料盖
65267-KLJ-00
