2-4 2 Z S 2.2 磁块弹簧片 2.2.1 8mmZS 电动送料器用磁块弹簧片 8mm 料带在传送过程中，剥离盖带时会产生静电。受该静电的影响，料腔内元件的方向与位置可能会发生变化。 8mm ZS 电动送料器用磁块弹簧片 ( 以下简称“8mm 磁块弹簧片”)，可以有效地防止料腔内元件的方向与位置受 静电的影响而发生变化，还可以抑制薄型压纹载带等在走带时产生的振动。 8mm ZS 电动送料器的出厂时期不同，作为标准件安装在送…
2-3
2
Z
S
4
将垫片装回存放部。
将拆下的垫片固定在右图所示的送料器上的存放
部。
c
注意
拆下的垫片，请务必固定在送料器上的存放部，以免丢失。
5
安装 16mm 用压料盖。
1. 按照 Step2 的相反步骤安装 16mm 用压料盖。
16mm 用压料盖上有“16”刻印。
2. 将挡片滑回原位之后，用内六角扳手 (2.5) 拧紧
1 处螺栓。
■从 16mm 切换到 12mm
请按照下列步骤将 16mm 切换到 12mm。
1.拆卸 16mm 用压料盖。
2.从存放部拆下垫片。
3.将垫片安装在走带部侧面。
4.将走带槽宽度调节杆向上推到位，使走带槽宽度切换到 12mm。
5.安装 12mm 用压料盖。
c
注意
带接头检出传感器的 ZS 电动送料器时，若不将走带槽宽度调节杆向上按到位，可能会无法检出接头。
将垫片装回存放部
垫片 螺钉 (2颗)
Step 4
65266-KLJ-00
安装16mm用压料盖
挡片
滑回原位
Step 5
螺栓
后端压料扣
刻印
16mm用压料盖
65267-KLJ-00
2-4
2
Z
S
2.2 磁块弹簧片
2.2.1 8mmZS 电动送料器用磁块弹簧片
8mm 料带在传送过程中，剥离盖带时会产生静电。受该静电的影响，料腔内元件的方向与位置可能会发生变化。
8mm ZS 电动送料器用磁块弹簧片 ( 以下简称“8mm 磁块弹簧片”)，可以有效地防止料腔内元件的方向与位置受
静电的影响而发生变化，还可以抑制薄型压纹载带等在走带时产生的振动。
8mm ZS 电动送料器的出厂时期不同，作为标准件安装在送料器上的 8mm 磁块弹簧片的类型不相同，分为 1 型或
2 型 2 种类型。不使用时，请将磁块弹簧片装入存放槽内保管。
下面，介绍 1 型、2 型 8mm 磁块弹簧片的正确拿法与安装、拆卸方法。
8mm磁块弹簧片
1 型磁块弹簧片 2 型磁块弹簧片
65268-KLJ-00

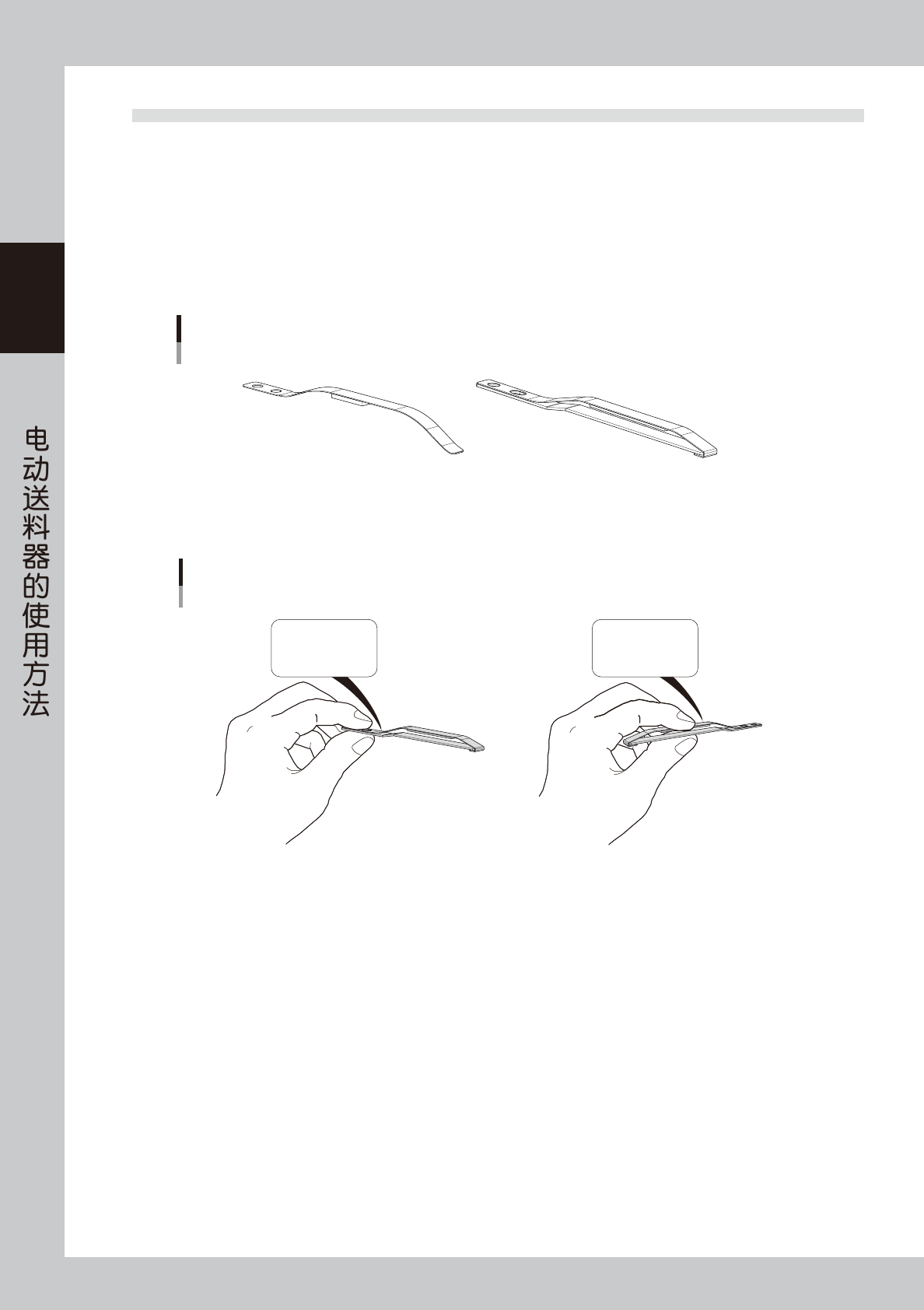

■8mm 磁块弹簧片的正确拿法
1 型、2 型磁块弹簧片的拿法相同。此处以 2 型磁块弹簧片为例介绍。
8mm 磁块弹簧片的拿法
以2型磁块弹簧片为例
正确
捏在螺孔部。
错误
请勿捏在弹簧片部。
65269-KLJ-00
2-5
2
Z
S

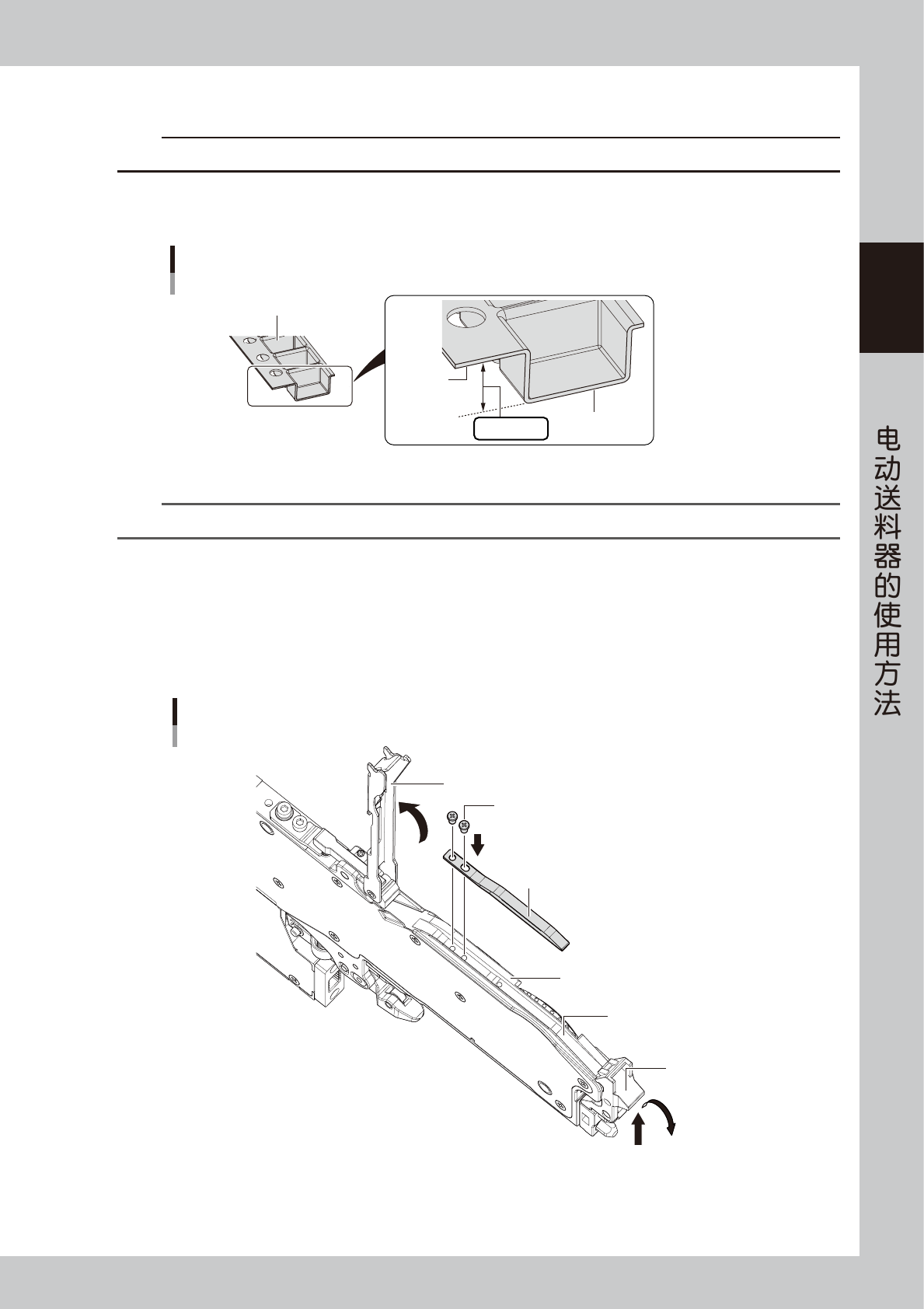

■8mm 磁块弹簧片的安装方法
c
注意
请勿使用已变形的磁块弹簧片。否则，可能会影响吸附元件。
1
确认要使用的带装元件的载带料腔的高度。
确认载带的料腔高度 ( 下图中的 H ) 在 1.7mm 以下。H 是指走带孔部底面到料腔底面的高度。
确认载带料腔的高度
载带
料腔底面
走带孔部
底面
H≦1.7mm
65270-KLJ-00
n
要点
载带的料腔高度 (H) 超过 1.7mm 的元件不能使用磁块弹簧片。
2
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
3
将磁块弹簧片装入走带槽内。
将磁块弹簧片装入走带槽内，用精密十字螺丝刀拧紧 2 颗固定螺钉。
拧紧扭矩为 ：20N
•
cm
前端压料扣
磁块弹簧片
走带面
走带槽
压料盖
固定螺钉
8mm 磁块弹簧片的安装
65271-KLJ-00
