2-8 2 Z S 2.2.2 12mmZS 电动送料器用磁块弹簧片 ( 选购件 ) 12mm ZS 电动送料器可以选购 12mm ZS 电动送料器用磁块弹簧片 ( 以下简称“12mm 磁块弹簧片”)。 ■12mm 磁块弹簧片的正确拿法 12mm 磁块弹簧片的正确拿法 正确 捏在垫片部。 错误 请勿捏在弹簧片部。 65275-KLJ-00 ■12mm 磁块弹簧片的安装方法 1 确认要使用的带装元件的载带料腔的高度。 确认载带的料…
2-7
2
Z
S

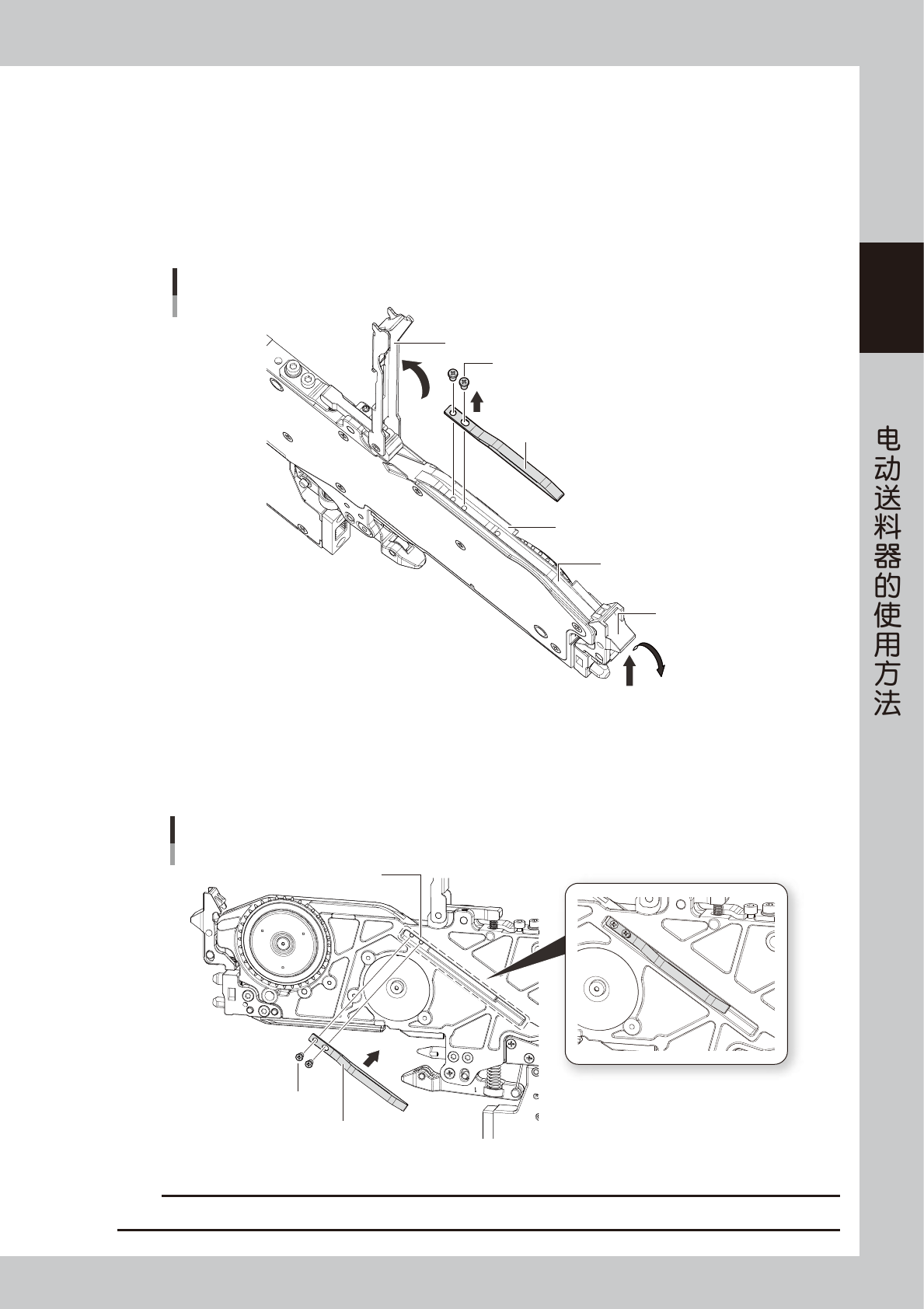

■8mm 磁块弹簧片的拆卸方法
载带的料腔高度超过了 1.7mm 或不使用磁块弹簧片时，请按照下列步骤将磁块弹簧片拆下并装入存放槽内保管。
1
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2
拆卸磁块弹簧片。
用精密十字螺丝刀拆卸固定磁块弹簧片的 2 颗螺钉之后，取下磁块弹簧片。
前端压料扣
磁块弹簧片
走带面
走带槽
压料盖
固定螺钉
8mm 磁块弹簧片的拆卸
65273-KLJ-00
3
将磁块弹簧片装入送料器的存放槽内。
1. 将在 Step2 中拆下的磁块弹簧片嵌入 8mm ZS 电动送料器的存放槽内。
2. 将在 Step2 中拆卸的 2 颗螺钉插入磁块弹簧片的螺孔中并用精密十字螺丝刀拧紧固定。
8mm 磁块弹簧片的保管
保管位置：存放槽
螺钉
8mm 磁块弹簧片
存放槽
固定在存放槽内时
65274-KLJ-00
c
注意
将磁块弹簧片装入存放槽内时，请务必将磁块弹簧片完全嵌入存放槽内再固定，否则磁块弹簧片可能会变形。
2-8
2
Z
S
2.2.2 12mmZS 电动送料器用磁块弹簧片 ( 选购件 )
12mm ZS 电动送料器可以选购 12mm ZS 电动送料器用磁块弹簧片 ( 以下简称“12mm 磁块弹簧片”)。

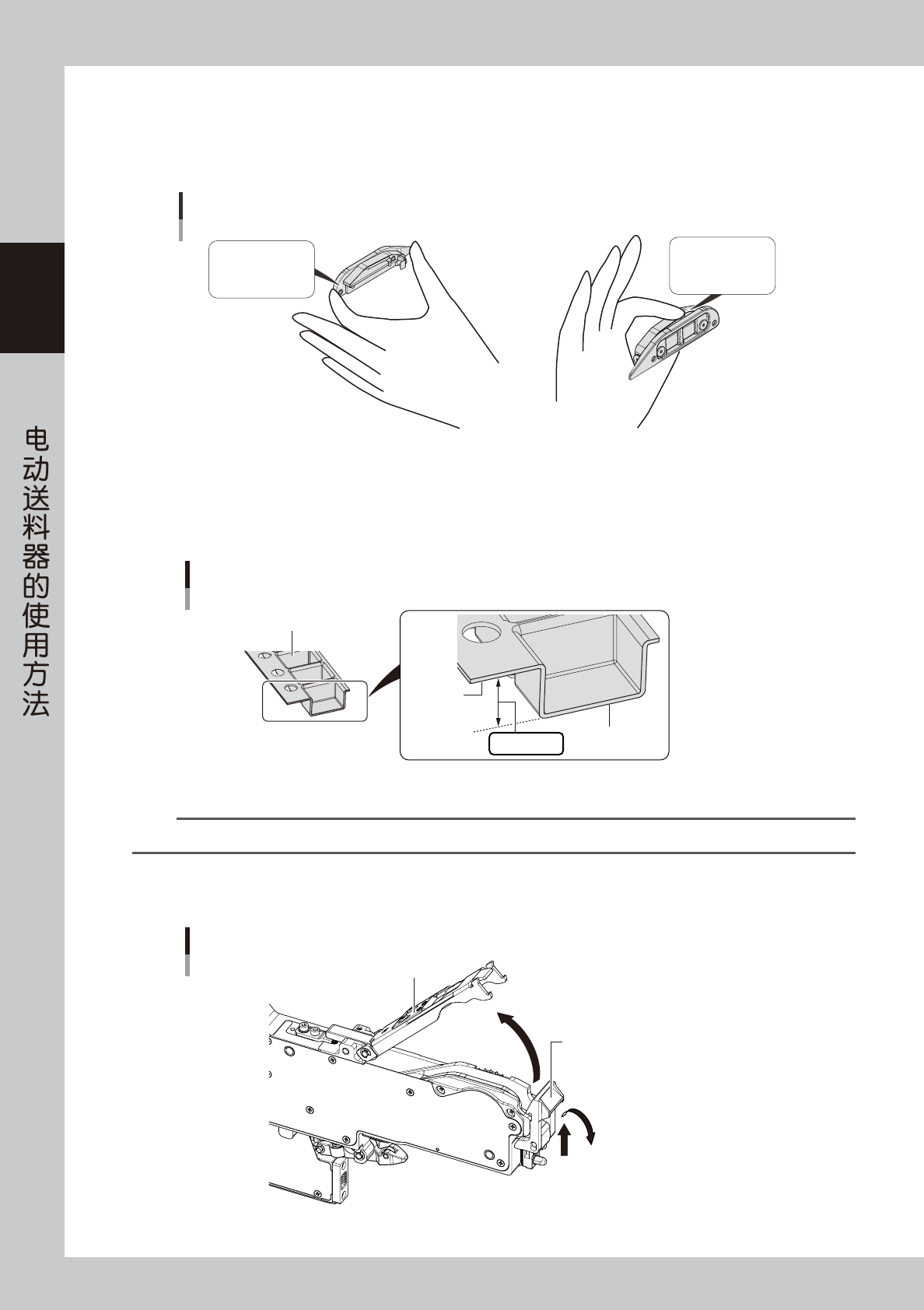

■12mm 磁块弹簧片的正确拿法
12mm 磁块弹簧片的正确拿法
正确
捏在垫片部。
错误
请勿捏在弹簧片部。
65275-KLJ-00
■12mm 磁块弹簧片的安装方法
1
确认要使用的带装元件的载带料腔的高度。
确认载带的料腔高度 ( 下图中的 H ) 在 2.5mm 以下。H 是指走带孔部底面到料腔底面的高度。
确认载带料腔的高度
载带
料腔底面
走带孔部
底面
H≦2.5mm
65276-KLJ-00
n
要点
载带的料腔高度 (H) 超过 2.5mm 的元件不能使用磁块弹簧片。
2
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
压料盖
前端压料扣
提起压料盖
65277-KLJ-00
2-9
2
Z
S

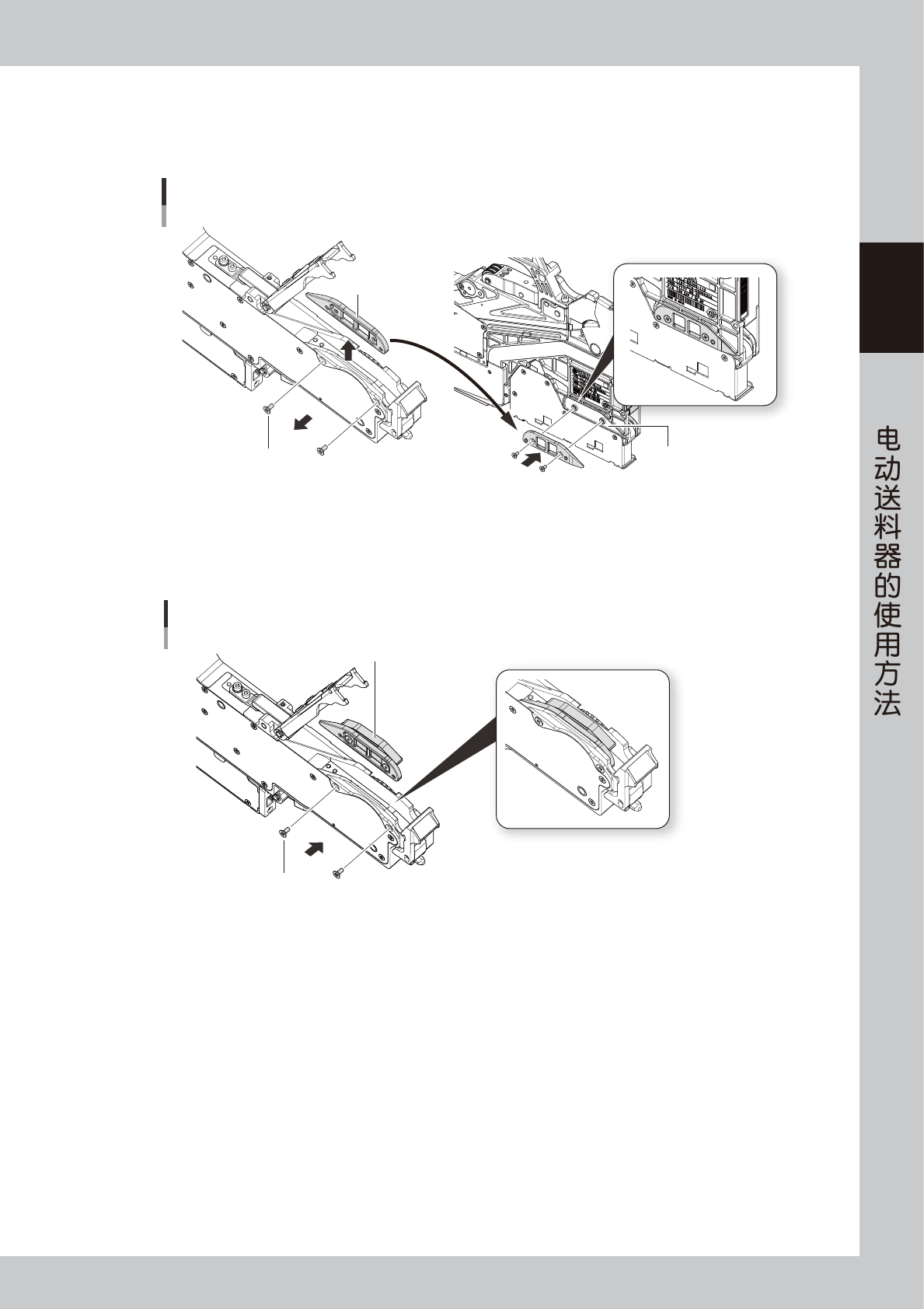

3
拆卸垫片并装入存放部。
1. 用十字螺丝刀拆卸 2 颗螺钉后，取下垫片。
2. 将垫片装入存放部，并用在 1. 中拆下的 2 颗螺钉固定垫片。
垫片的拆卸与保管
垫片装入存放部时
垫片
垫片存放部
螺钉
65278-KLJ-00
4
安装 12mm 磁块弹簧片。
1. 将 12mm 磁块弹簧片装入在下图所示的位置。
2. 用随送料器附带的 2 颗螺钉进行固定。
12mm 磁块弹簧片的安装
随送料器附带的螺钉
12mm 磁块弹簧
安装后的状态
65279-KLJ-00
■不使用 12mm 磁块弹簧片时
送料器上没有存放 12mm 磁块弹簧片的位置，请另行保管。
■担心磁块会影响电子元件时
请使用 12mm 送料器用无磁块的弹簧片 ( 配件编号 ：S01Y-M80G1-10X，需特别定制 )。
