2-10 2 Z S 3. 带装元件的安装与拆卸 3.1 带装元件的安装 将带装元件装入 ZS 电动送料器 ( 简称“送料器”)，需要使用上料台或离线上料台或装有料车用电源的一次性换 料车。无论使用哪种外部装置安装带装元件，安装方法基本上都相同。 此处，以 YSM20 贴片机的上料台为例介绍安装带装元件的方法。 c 注意 请勿直接在贴片机上安装带装元件，这可能会使料带上的元件掉落到贴片机内部。 n 要点 安装带装元件时，请务必先确…
2-9
2
Z
S
3
拆卸垫片并装入存放部。
1. 用十字螺丝刀拆卸 2 颗螺钉后，取下垫片。
2. 将垫片装入存放部，并用在 1. 中拆下的 2 颗螺钉固定垫片。
垫片的拆卸与保管
垫片装入存放部时
垫片
垫片存放部
螺钉
65278-KLJ-00
4
安装 12mm 磁块弹簧片。
1. 将 12mm 磁块弹簧片装入在下图所示的位置。
2. 用随送料器附带的 2 颗螺钉进行固定。
12mm 磁块弹簧片的安装
随送料器附带的螺钉
12mm 磁块弹簧
安装后的状态
65279-KLJ-00
■不使用 12mm 磁块弹簧片时
送料器上没有存放 12mm 磁块弹簧片的位置，请另行保管。
■担心磁块会影响电子元件时
请使用 12mm 送料器用无磁块的弹簧片 ( 配件编号 ：S01Y-M80G1-10X，需特别定制 )。
2-10
2
Z
S
3. 带装元件的安装与拆卸
3.1 带装元件的安装
将带装元件装入 ZS 电动送料器 ( 简称“送料器”)，需要使用上料台或离线上料台或装有料车用电源的一次性换
料车。无论使用哪种外部装置安装带装元件，安装方法基本上都相同。
此处，以 YSM20 贴片机的上料台为例介绍安装带装元件的方法。
c
注意
请勿直接在贴片机上安装带装元件，这可能会使料带上的元件掉落到贴片机内部。
n
要点
安装带装元件时，请务必先确认压料盖周围没有粘附元件或尘屑等异物。
1

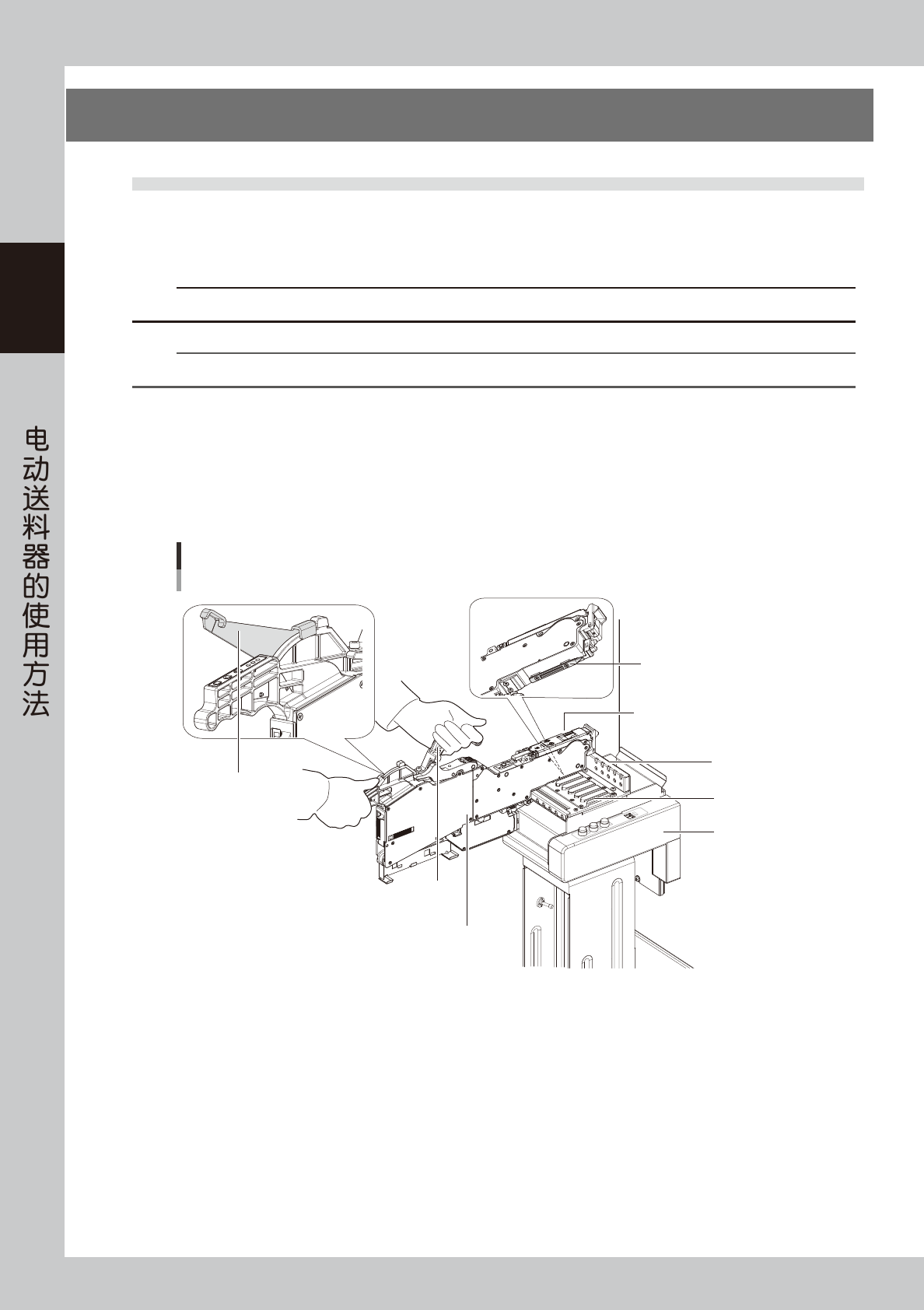

将送料器安装在上料台上。
1. 握住送料器的手柄杆，将送料器的底部导条对准上料台最左侧的导槽 ( 有送料器用接口 ) 预放
在上料台上。
2. 在握住送料器手柄杆的状态下，将送料器沿导槽滑动直到插入到位。
3. 松开手柄杆，使送料器被固定在上料台上。
安装ZS电动送料器
以YSM20贴片机的上料台为例
ZS电动送料器
上料台
把手
手柄杆
安装在最左侧
导槽
前板
导条
65200-KLJ-00
2-11
2
Z
S
2

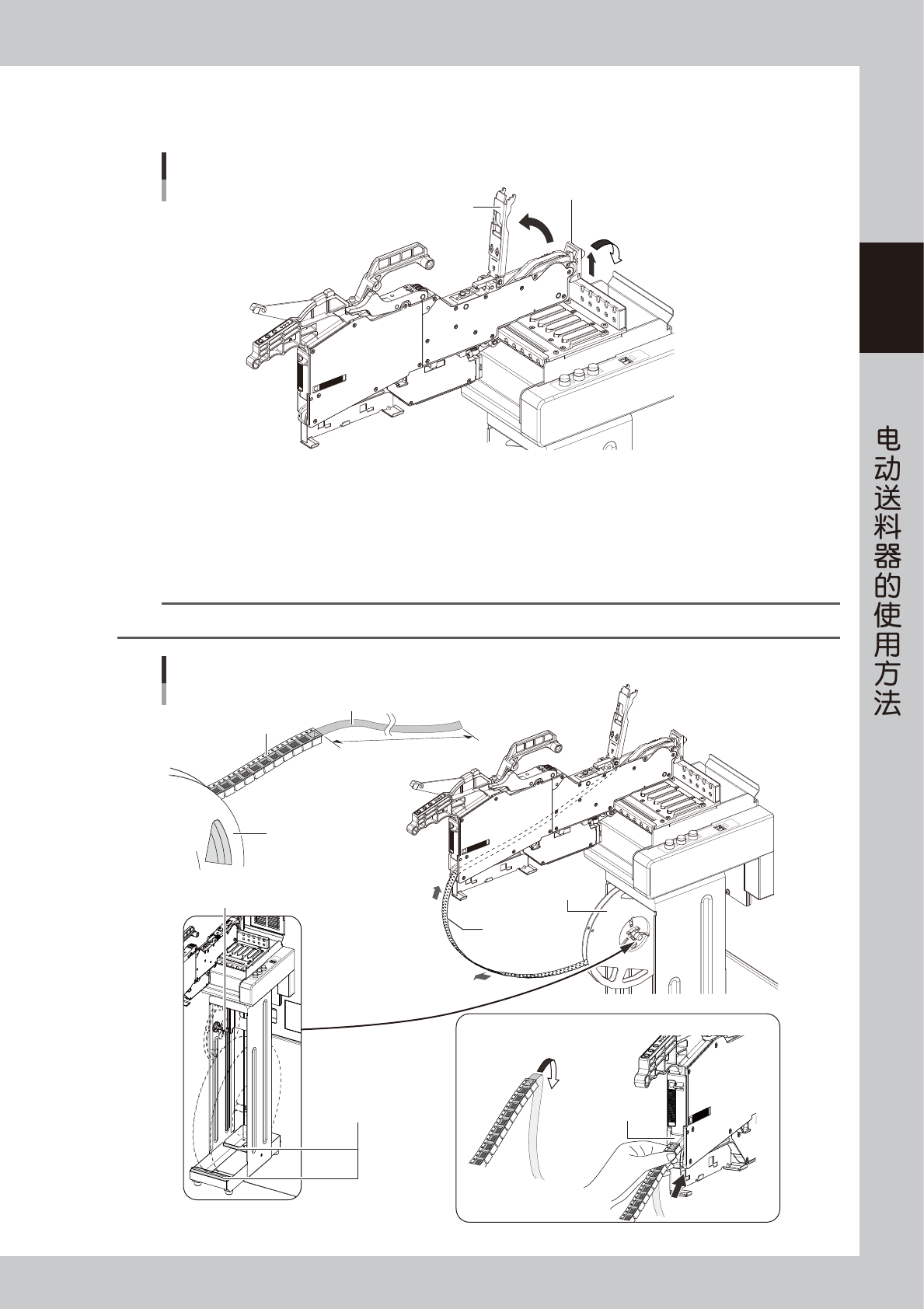

提起压料盖。
将前端压料扣边向上提边向前拉开之后，提起压料盖。
前端压料扣
提起压料盖
压料盖
65201-KLJ-10
3
安装料带盘与带装元件。
1. 将准备安装的带装元件的料带盘装入上料台的料带盘托架中。
2. 将料带 ( 带装元件 ) 的盖带向载带的背面弯折。
3. 将盖带面朝上从送料器后方的插入口中插入。
参考
为了便于盖带可以到达送料器的卷带齿轮位置，料带的盖带前端比载带前端长约 30cm。
安装料带
料带(带装元件)
料带盘
7英寸料带盘的放置位置
13、15英寸料带盘的
放置位置
盖带
约30cm
料带盘
载带
2. 弯折盖带。 3. 如下图所示将料带插入料带插入口。
料带插入口
65202-KLJ-10
