2-10
2
Z
S
3. 带装元件的安装与拆卸
3.1 带装元件的安装
将带装元件装入 ZS 电动送料器 ( 简称“送料器”)，需要使用上料台或离线上料台或装有料车用电源的一次性换
料车。无论使用哪种外部装置安装带装元件，安装方法基本上都相同。
此处，以 YSM20 贴片机的上料台为例介绍安装带装元件的方法。
c
注意
请勿直接在贴片机上安装带装元件，这可能会使料带上的元件掉落到贴片机内部。
n
要点
安装带装元件时，请务必先确认压料盖周围没有粘附元件或尘屑等异物。
1
将送料器安装在上料台上。
1. 握住送料器的手柄杆，将送料器的底部导条对准上料台最左侧的导槽 ( 有送料器用接口 ) 预放
在上料台上。
2. 在握住送料器手柄杆的状态下，将送料器沿导槽滑动直到插入到位。
3. 松开手柄杆，使送料器被固定在上料台上。
安装ZS电动送料器
以YSM20贴片机的上料台为例
ZS电动送料器
上料台
把手
手柄杆
安装在最左侧
导槽
前板
导条
65200-KLJ-00
2-11
2
Z
S
2
提起压料盖。
将前端压料扣边向上提边向前拉开之后，提起压料盖。
前端压料扣
提起压料盖
压料盖
65201-KLJ-10
3
安装料带盘与带装元件。
1. 将准备安装的带装元件的料带盘装入上料台的料带盘托架中。
2. 将料带 ( 带装元件 ) 的盖带向载带的背面弯折。
3. 将盖带面朝上从送料器后方的插入口中插入。
参考
为了便于盖带可以到达送料器的卷带齿轮位置，料带的盖带前端比载带前端长约 30cm。
安装料带
料带(带装元件)
料带盘
7英寸料带盘的放置位置
13、15英寸料带盘的
放置位置
盖带
约30cm
料带盘
载带
2. 弯折盖带。 3. 如下图所示将料带插入料带插入口。
料带插入口
65202-KLJ-10
2-12
2
Z
S

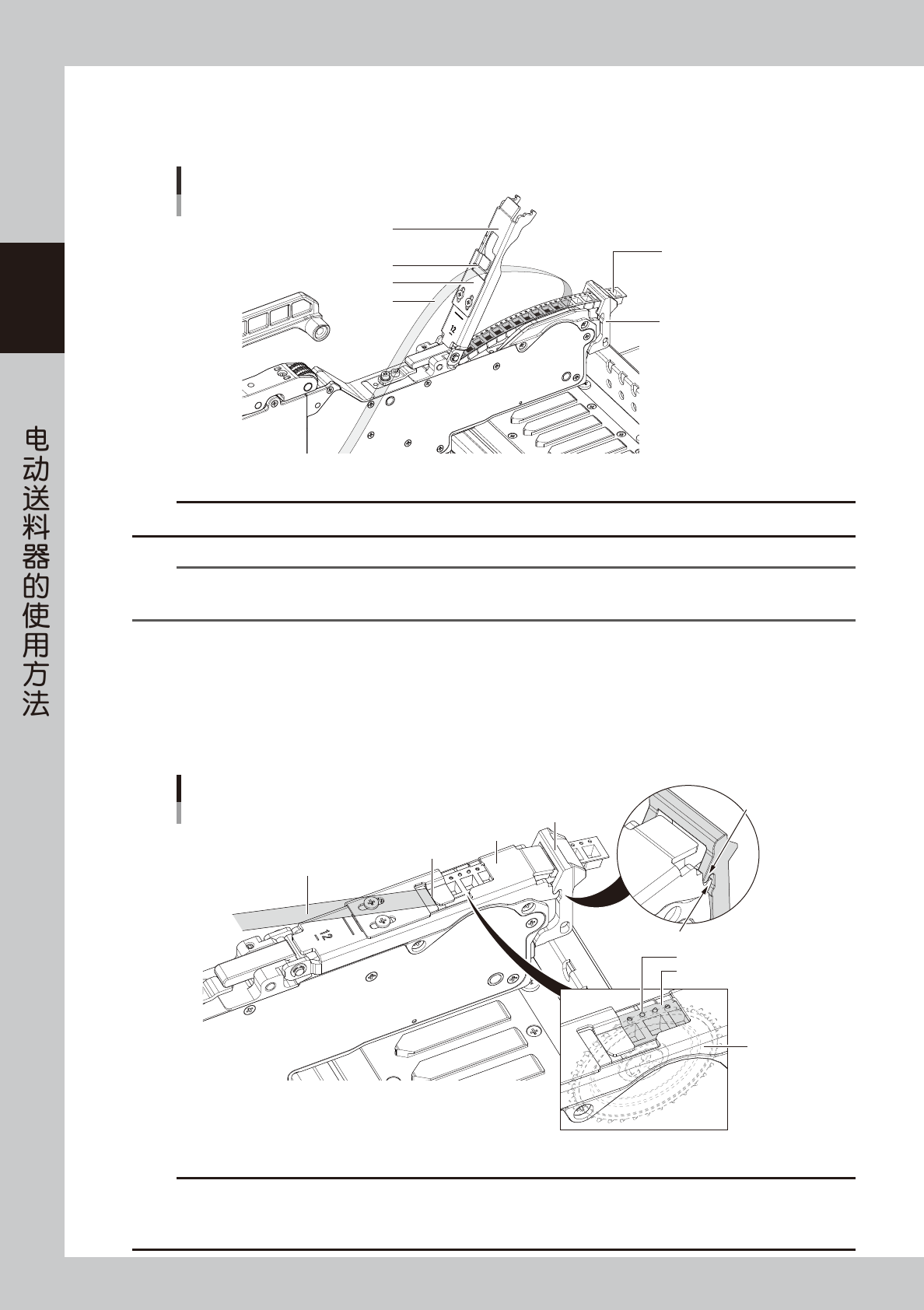

4
将载带穿过前端压料扣。
5
将盖带穿过压料盖的切口部。
载带、盖带
压料盖
盖带
载带
前端压料扣
压料板
切口部
65203-KLJ-10
c
注意
穿过盖带时，请注意不要使压料盖与压料板变形。
n
要点
将盖带穿过压料盖切口部的方法有“预先剥离”和“前端剥离”两种方法。详细内容，请参照本章后述“3.1.1盖带的预先剥离与
前端剥离”。
6
固定压料盖。
1. 将载带的走带孔套入链齿轮的齿。
2. 向上提起并向前拉开前端压料扣之后，按下压料盖，使前端压料扣固定住压料盖。
此时，需注意务必将压料扣的钩部嵌入压料盖的槽部。
3. 拉动盖带，使盖带在切口部折回。
链齿轮
固定压料盖
前端压料扣
链齿轮的齿
载带
盖带
压料盖
切口部
槽部
钩部
65206-KLJ-10
c
注意
•
请务必使前端压料扣的钩部嵌入压料盖的槽部。若没有嵌入到位，压料盖可能会上浮导致与贴装头发生碰撞。
•
固定压料盖时，请务必边拉紧盖带边固定，以免盖带在压料盖内有松弛。
•
固定压料盖时，为防止前端压料扣被磨损，请务必将前端压料扣向上提起并向前拉开之后再按下压料盖进行固定。
