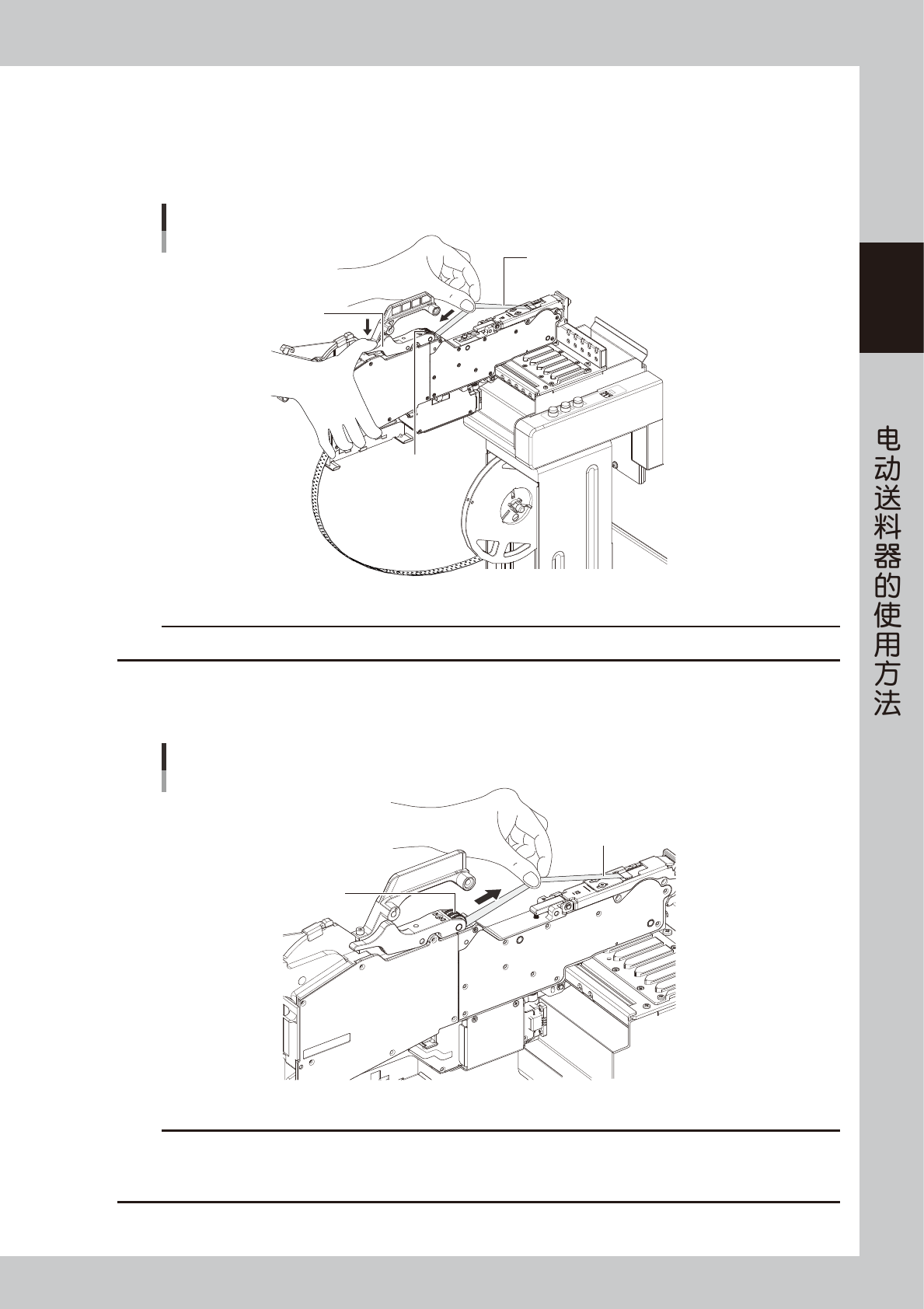

将盖带夹入卷带齿轮。
1. 按压 P/O 杆的图中所示部位，使卷带齿轮让出空隙。
2. 将盖带插入一定长度到卷带齿轮让出的空隙中。
3. 松开 P/O 杆，使卷带齿轮夹住盖带。
卷带齿轮
安装盖带
盖带
P/O杆
65207-KLJ-10
c
注意
确认压料盖与卷带齿轮之间的盖带没有扭曲。
8
卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带的松弛部分
盖带
卷带齿轮
65208-KLJ-00
c
注意
•
卷绕盖带时，请小心操作，注意不要使手指等被夹入卷带齿轮部。
•
用手护着盖带，使盖带笔直卷绕。
•
卷绕盖带直至松弛消失为止。
2-14
2
Z
S
9

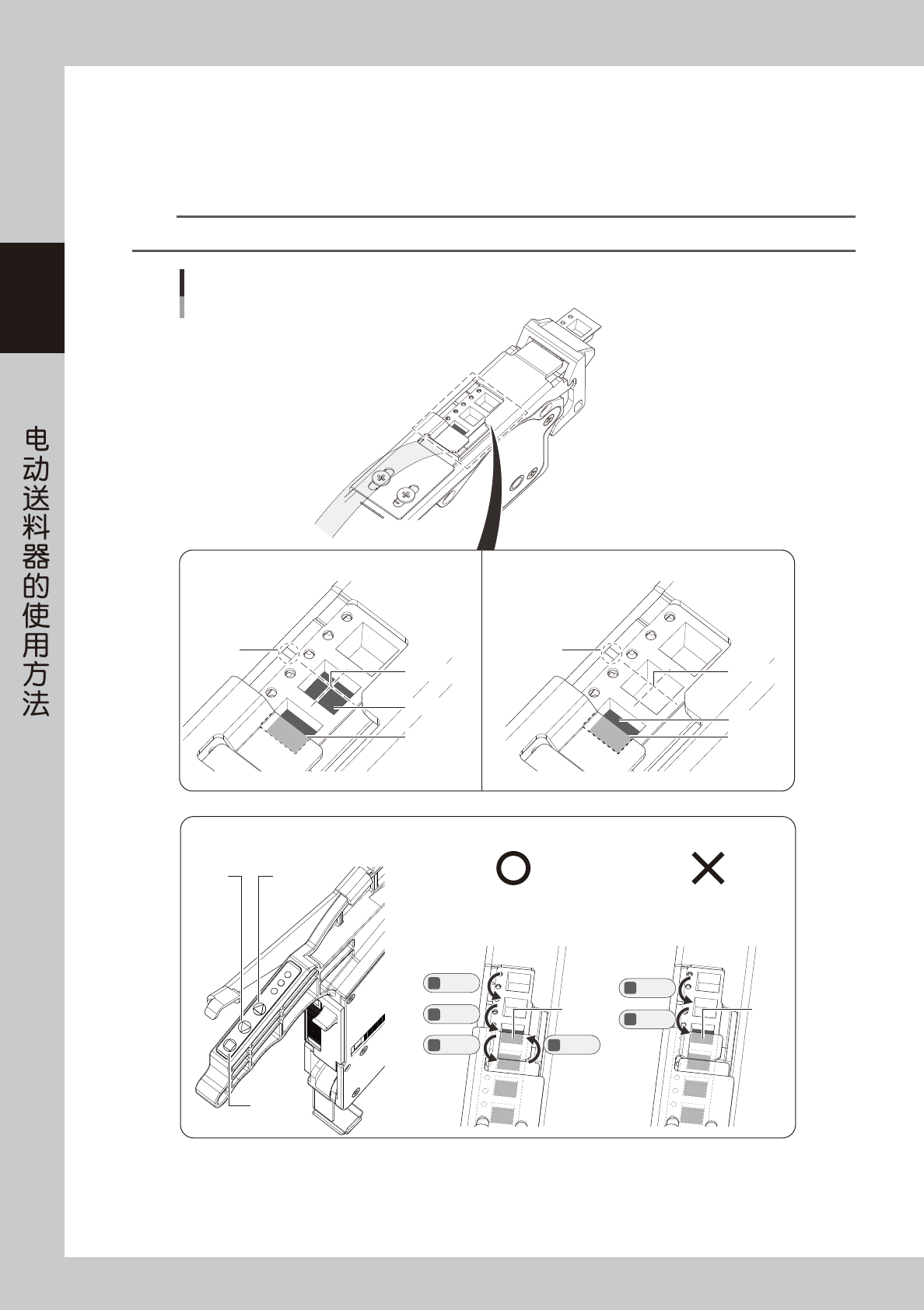

将最前端的元件对准待机位置。
按 ZS 电动送料器上的 [FEED]、[BACK] 按钮，可以使料带向前或向后走带。
1. 按 [FEED] 按钮，将最前端的元件传送到吸料位置 ( 标记处 )。
2. 按 2 次以上 [BACK] 按钮使元件被退回之后，按 1 次 [FEED] 按钮使最前端的元件对准待机位置。
n
要点
边按 ZS 电动送料器的 [FUNC] 按钮，边按 [FEED] 或 [BACK] 按钮，可以使料带按照在上料台等设定的间距向前或向后走带。
最前端
元件
最前端
元件
[BACK]
按钮
[FEED]
按钮
[FUNC]
按钮
1. 将最前端的元件传送到吸料位置。 2. 使最前端元件对准待机位置。
按2次以上 [BACK] 按钮，
再按 [FEED] 按钮。
请勿只按 [BACK] 按钮使最前端
的元件对准待机位置。
这会导致元件偏离吸料位置。
BACK
1
BACK
2
BACK
1
BACK
2
BACK
3
FEED
4
■ 使最前端的元件对准待机位置时的规则
使最前端的元件对准待机位置
标记 标记
吸料位置
最前端元件
待机位置
吸料位置
最前端元件
待机位置
65209-KLJ-10
2-15
2
Z
S
0

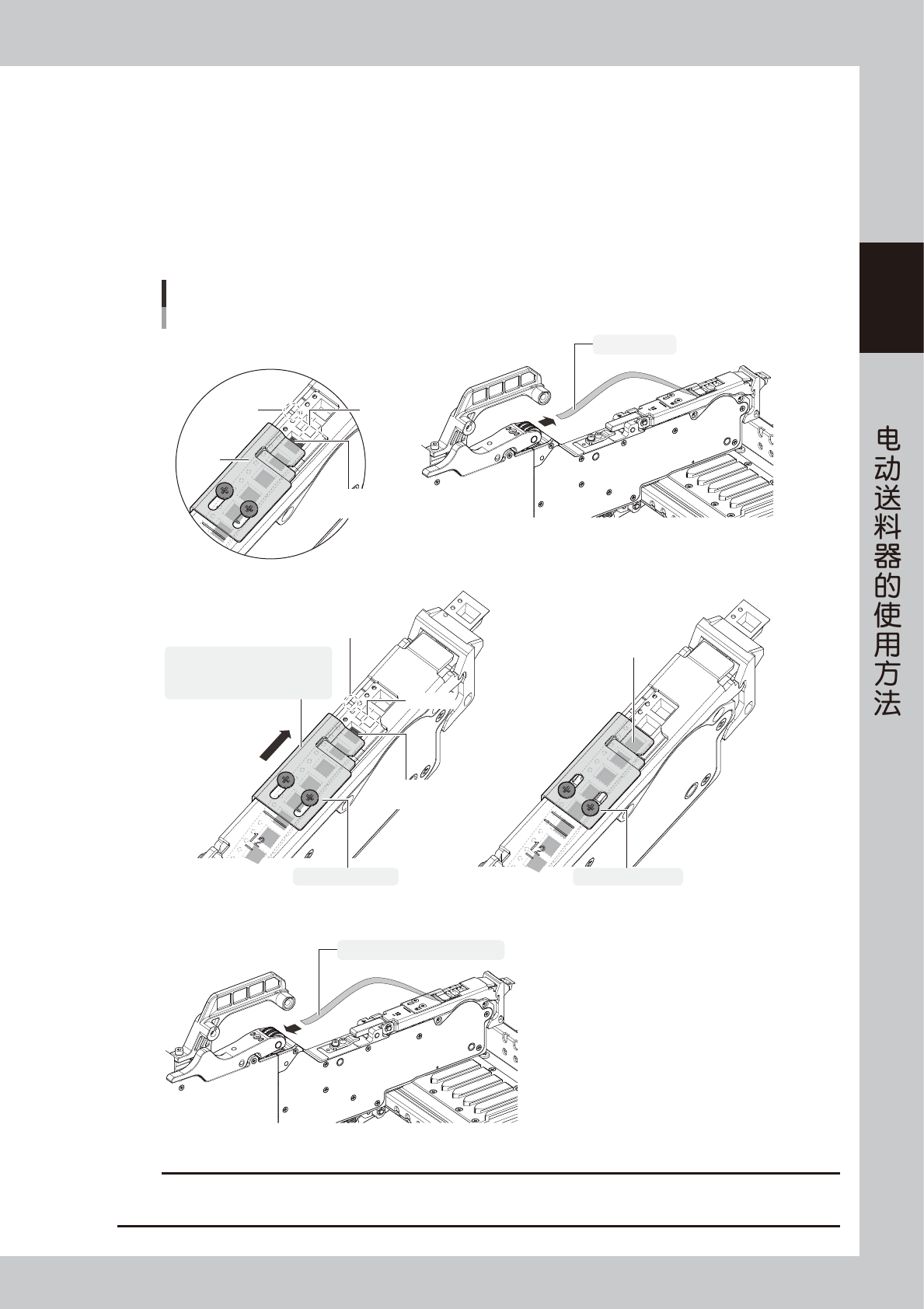

(12mm 以上的送料器时 ) 检查并调整压料板的位置。
检查待机位置的最前端元件是否已被压料板所遮盖。若没有被遮盖，需要调整压料板的位置。
1. 按 P/O 杆，将盖带从卷带齿轮部拆出。
2. 拧松压料板的 2 颗调节螺钉。
3. 将压料板滑动到可以遮盖待机位置处最前端元件的位置，且离吸料位置较近。
4. 拧紧压料板的 2 颗调节螺钉。
5. 参照前述 Step7 的步骤，重新将盖带夹入卷带齿轮。
调整压料板的位置
压料板
最前端元件未被压料板遮盖时
标记
标记
[要点] 离吸料位置较近。
吸料位置
吸料位置
1. 拆卸盖带。
5. 重新将盖带夹入卷带齿轮。
2. 拧松调节螺钉。
3. 将压料板滑动到可以遮盖
待机位置处最前端元件的
位置。
待机位置处的
最前端元件
待机位置处
最前端元件
被压料板遮盖的
最前端元件
4. 固定调节螺钉。
65210-KLJ-00
c
注意
若不调整压料板的位置，可能剥离盖带后元件的位置会不稳定，导致无法正确吸取元件。
此外，若压料板正好盖住了吸料位置，可能会与吸嘴发生碰撞，导致吸嘴与压料板被损坏。
