3.2 带装元件的拆卸
n
要点
选配有上料台时，请在上料台上拆卸带装元件。
1
将送料器安装在上料台上。
1. 将送料器安装在上料台 ( 或离线上料台 ) 上。
2. 将料带盘装入料带盘托架中。
2
清除用完的盖带。
送料器的尾盖内若积存了用完的盖带，可用尾盖内侧的切带刀片切断清除。
切带盖带
切带刀片
尾盖
盖带
65280-KLJ-00
参考
清除盖带的方法，请参照本章后述“6.1盖带的清除方法”。

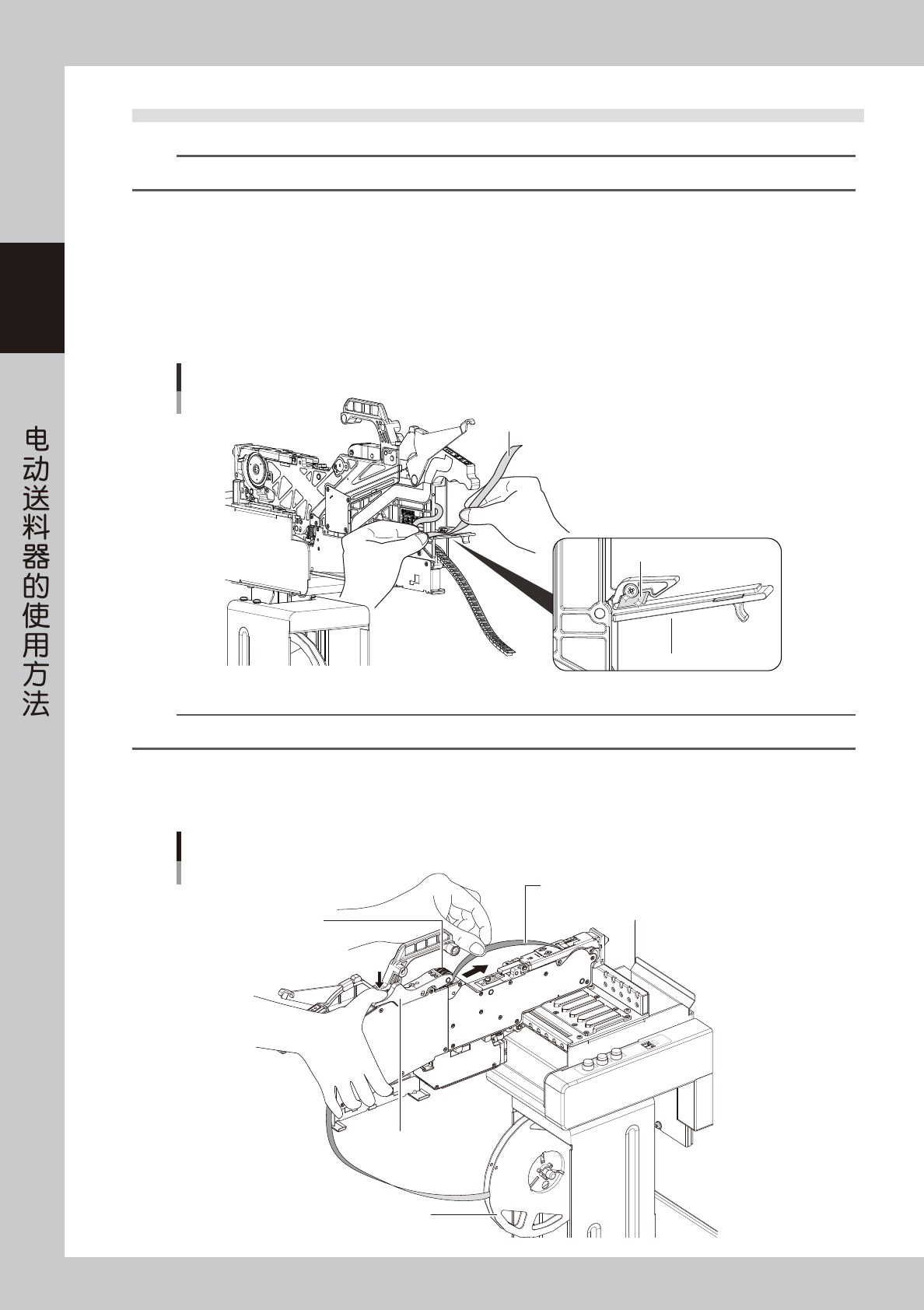

3
抽出盖带。
按压 P/O 杆，使卷带齿轮让出空隙，将盖带从该空隙中抽出。
抽出盖带
将料带盘装入料带盘托架中
卷带齿轮
拆卸盖带
P/O杆
65213-KLJ-00
2-19
2
Z
S
4

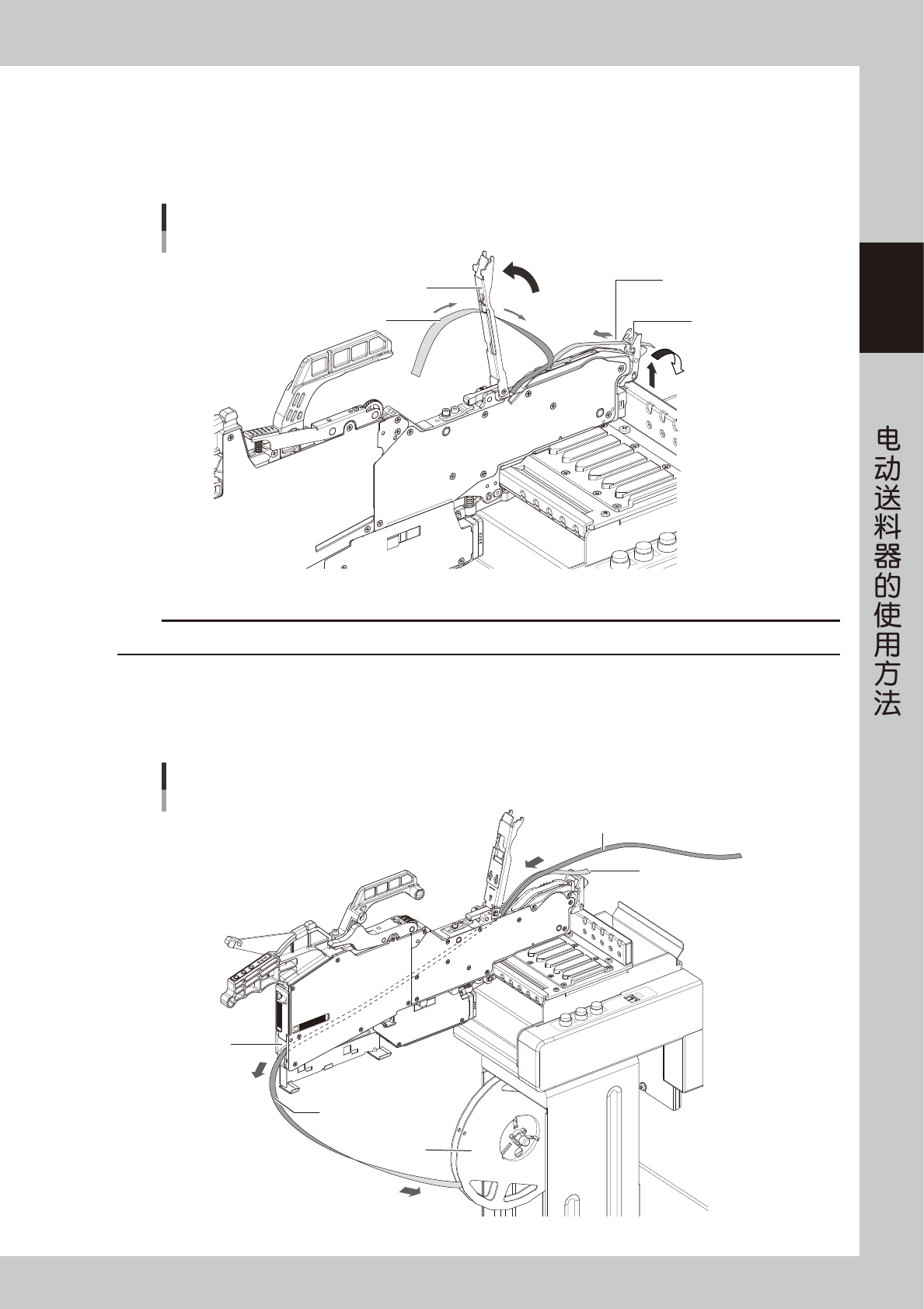

提起压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2. 将盖带从压料盖中抽出。
3. 将载带从前端压料扣中抽出。
提起压料盖
压料盖
前端压料扣
抽出载带
抽出盖带
65214-KLJ-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。
5
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。
拆卸带装元件
带装元件 (料带)
料带盘
盖带
载带
料带插入口
65215-KLJ-10
2-20
2
Z
S
4. ZS 电动送料器的安装与拆卸
本节，介绍将装好了元件的 ZS 电动送料器安装在贴片机或一次性换料车上的方法。
4.1 安装在贴片机上时
下面，以 YSM10 贴片机为例介绍安装 ZS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装好带装元件。
不能直接在贴片机上安装带装元件。
e
1
打开贴片机的安全机盖。
按急停按钮之后，打开贴片机的安全机盖。
2
清洁送料器架。
安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致贴片机被损坏。

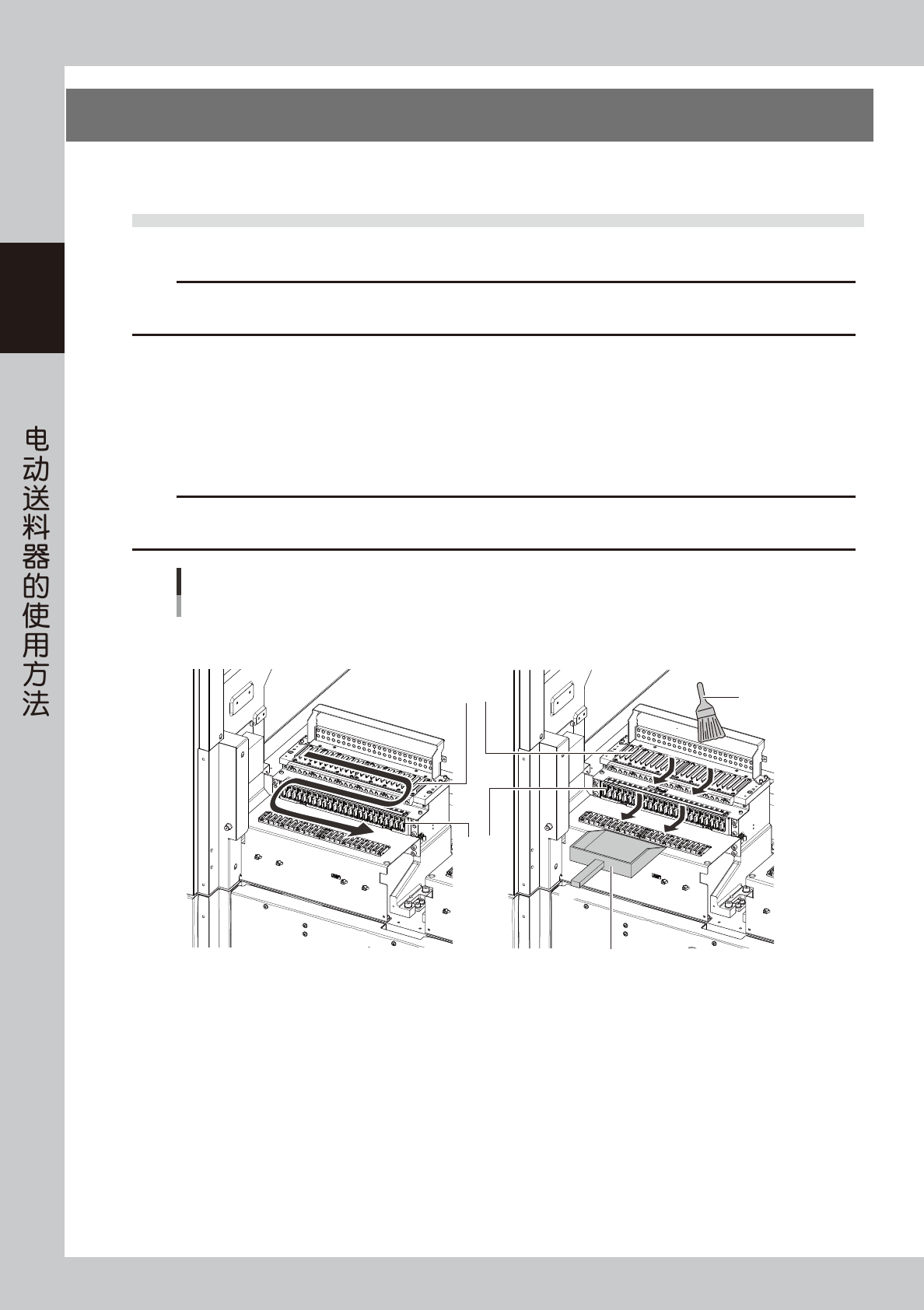

清洁料车的送料器架
以YSM10贴片机为例
■ 用家用吸尘器(或吸尘工具)清洁时 ■ 软刷清洁时
软刷
用撮箕等接尘屑
送料器架
连接器部
65216-KLJ-00
