2-20 2 Z S 4. ZS 电动送料器的安装与拆卸 本节，介绍将装好了元件的 ZS 电动送料器安装在贴片机或一次性换料车上的方法。 4.1 安装在贴片机上时 下面，以 YSM10 贴片机为例介绍安装 ZS 电动送料器 ( 简称“送料器”) 的方法。 c 注意 将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装好带装元件。 不能直接在贴片机上安装带装元件。 e 1 打开贴片机的安全机盖。 按急停按钮之后，打开贴片机…
2-19
2
Z
S
4
提起压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2. 将盖带从压料盖中抽出。
3. 将载带从前端压料扣中抽出。
提起压料盖
压料盖
前端压料扣
抽出载带
抽出盖带
65214-KLJ-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。
5
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。
拆卸带装元件
带装元件 (料带)
料带盘
盖带
载带
料带插入口
65215-KLJ-10
2-20
2
Z
S
4. ZS 电动送料器的安装与拆卸
本节，介绍将装好了元件的 ZS 电动送料器安装在贴片机或一次性换料车上的方法。
4.1 安装在贴片机上时
下面，以 YSM10 贴片机为例介绍安装 ZS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装好带装元件。
不能直接在贴片机上安装带装元件。
e
1
打开贴片机的安全机盖。
按急停按钮之后，打开贴片机的安全机盖。
2
清洁送料器架。
安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致贴片机被损坏。
清洁料车的送料器架
以YSM10贴片机为例
■ 用家用吸尘器(或吸尘工具)清洁时 ■ 软刷清洁时
软刷
用撮箕等接尘屑
送料器架
连接器部
65216-KLJ-00
2-21
2
Z
S
3

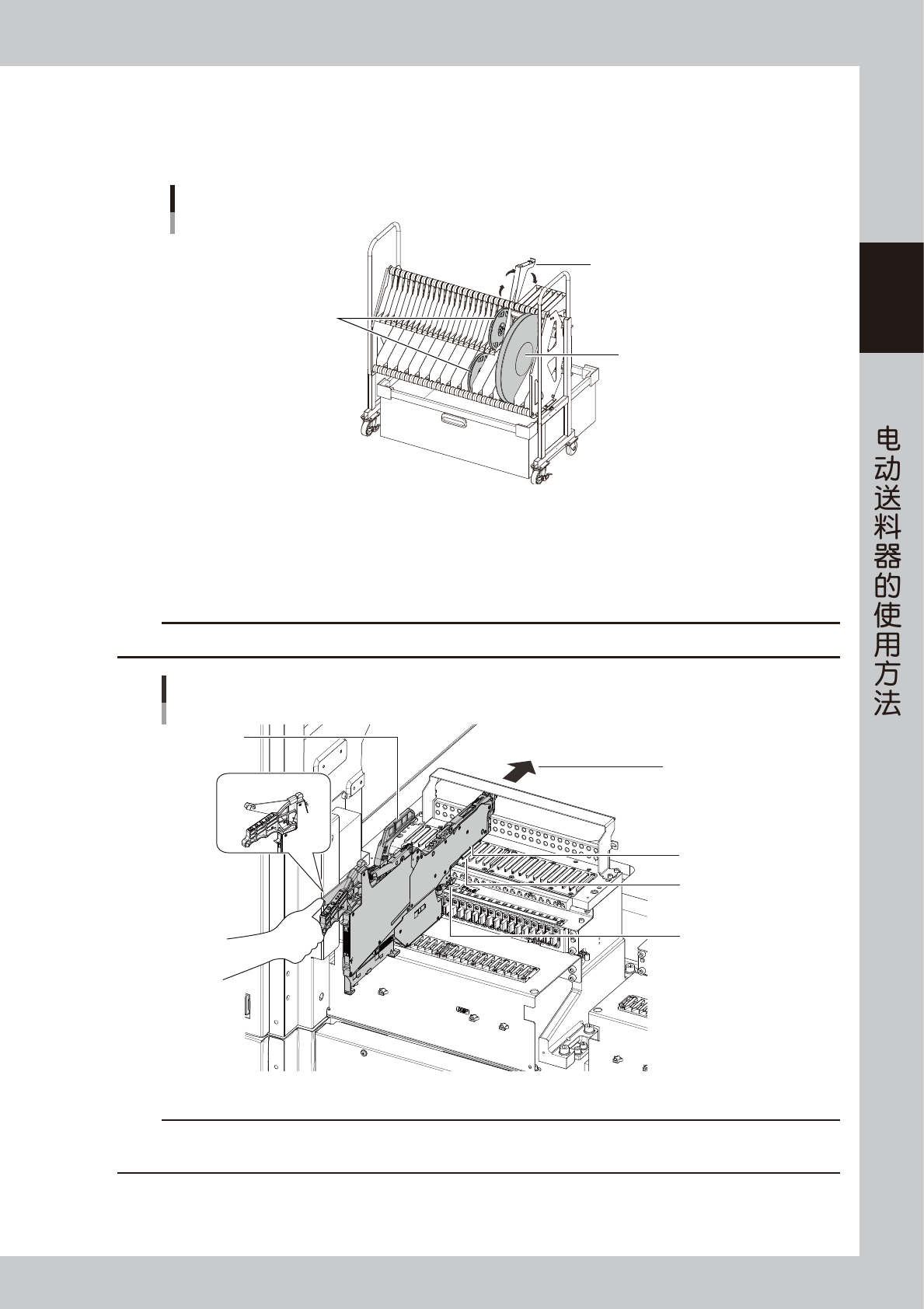

将料带盘放置在料带盘托架中。
根据料带盘的大小，在料带盘托架内的放置位置不同。
13、15 英寸的料带盘，需将上侧的托架向上翻转之后放置。
将料带盘放置在料带盘托架上
料带盘托架
13、15英寸料带盘
7英寸料带盘
65217-KLJ-00
4
安装送料器。
1. 手把送料器的手柄杆，将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
2. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
安装送料器时，请勿用力过猛以免损坏送料器。
安装方向
送料器架的导槽
将ZS电动送料器安装在贴片机上
手柄杆
导条
把手
锁定杆
65218-KLJ-00
c
注意
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。
