2-23 2 Z S 4.2 安装在一次性换料车上时 在此，以 YSM40R 用一次性换料车 ( 简称“料车”) 为例介绍安装 ZS 电动送料器 ( 简称“送料器”) 的方法。 c 注意 将送料器安装在一次性换料车上之前，原则上需先在上料台或离线上料台上装好带装元件。 1 清洁送料器架。 1. 按料车左右的锁杆，打开导槽盖板。 2. 使用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。 c 注意 …
2-22
2
Z
S
5
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。
c
注意
若送料器的安装不正确，贴装过程中可能会发生脱离现象。
6
确认送料器的安装状态。
c
注意
若送料器的安装状态不正确，可能会导致贴片机被损坏。

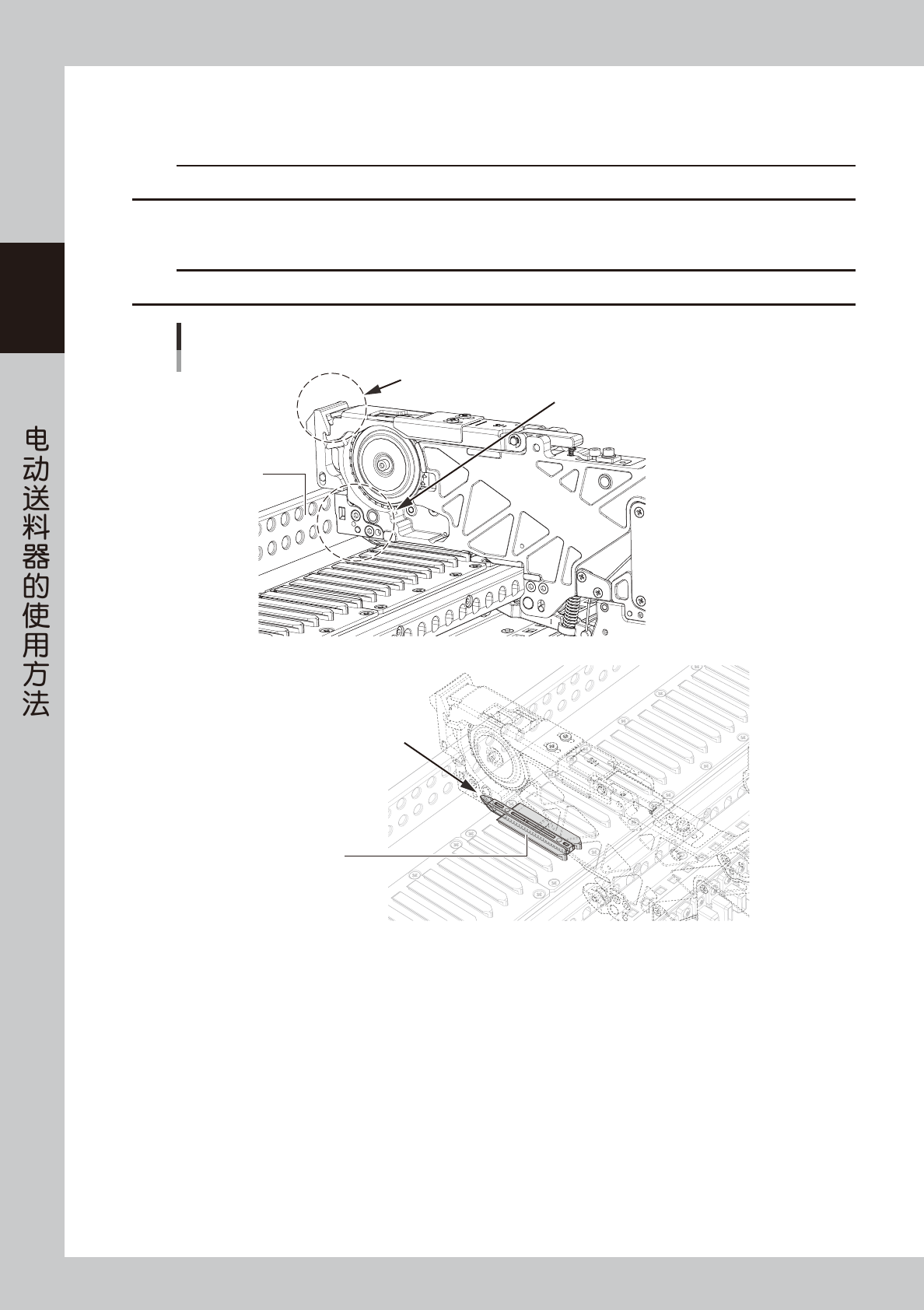

正确安装ZS电动送料器时
压料盖被锁定
前端固定块的2根定位销已插入到
挡板的定位孔中，且已插入到位。
挡板
导条已完全嵌入了导轨间的导槽中
导轨
65219-KLJ-10
7
关闭贴片机的安全机盖。
2-23
2
Z
S
4.2 安装在一次性换料车上时
在此，以 YSM40R 用一次性换料车 ( 简称“料车”) 为例介绍安装 ZS 电动送料器 ( 简称“送料器”) 的方法。
c
注意
将送料器安装在一次性换料车上之前，原则上需先在上料台或离线上料台上装好带装元件。
1

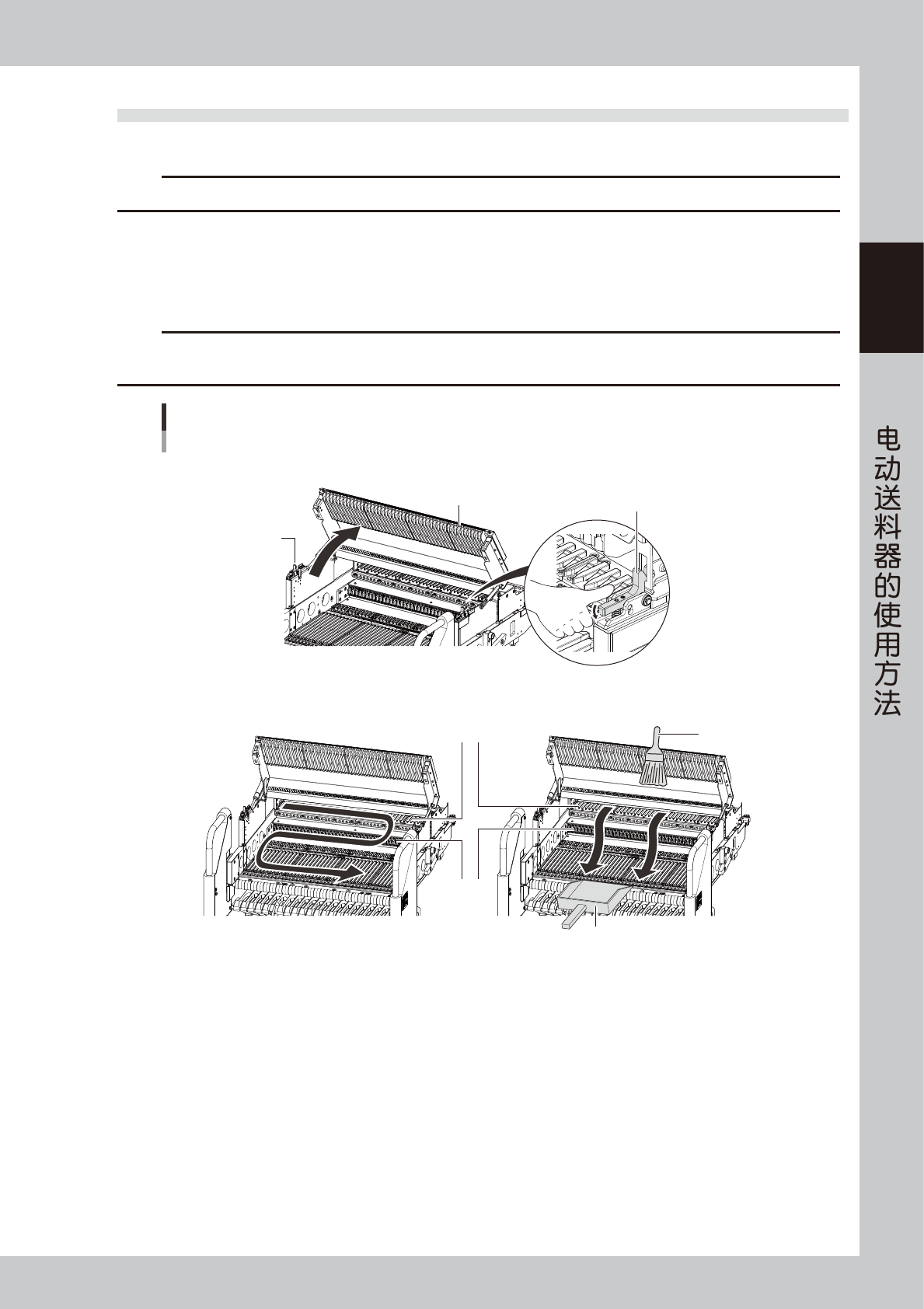

清洁送料器架。
1. 按料车左右的锁杆，打开导槽盖板。
2. 使用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑，送料器会倾斜，将无法稳定地吸取元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
导槽盖板
锁杆
锁杆
清洁料车的送料器架
以YSM40R用料车为例
■ 用家用吸尘器(或吸尘工具)清洁时 ■ 软刷清洁时
■ 打开导槽盖板
软刷
用撮箕等接尘屑
送料器架
连接器部
65220-KLJ-10
2-24
2
Z
S
2

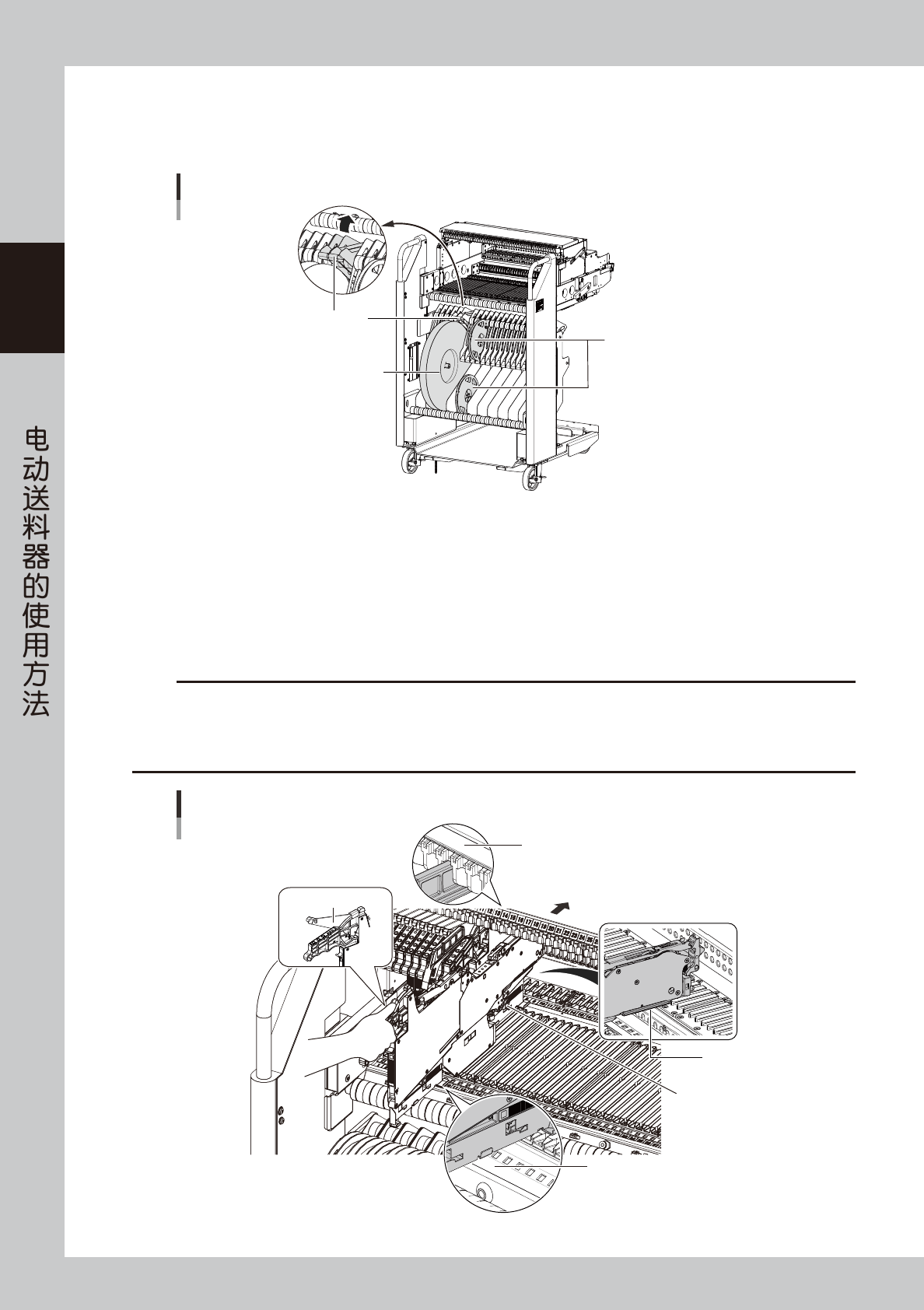

将料带盘放置在料带盘托架中。
根据料带盘的大小，在料带盘托架内的放置位置不同。
13、、15 英寸的料带盘，需将上侧的托架向上翻转之后放置。
将料带盘放置在料带盘托架上
料带盘托架
7英寸料带盘
13、15英寸的料带盘
65221-KLJ-00
3
安装送料器。
1. 手握送料器的手柄杆。
2. 确认料车上下导槽的安装号码。上下导槽的安装号码必须一致。
3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
插入送料器时，若所插入的上下导槽的安装号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与料车被损坏。
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。
9
9
将ZS电动送料器安装在料车上
安装方向
上侧安装号码
下侧安装号码
锁定杆
导条
手柄杆
65222-KLJ-00
