2-28
2
Z
S

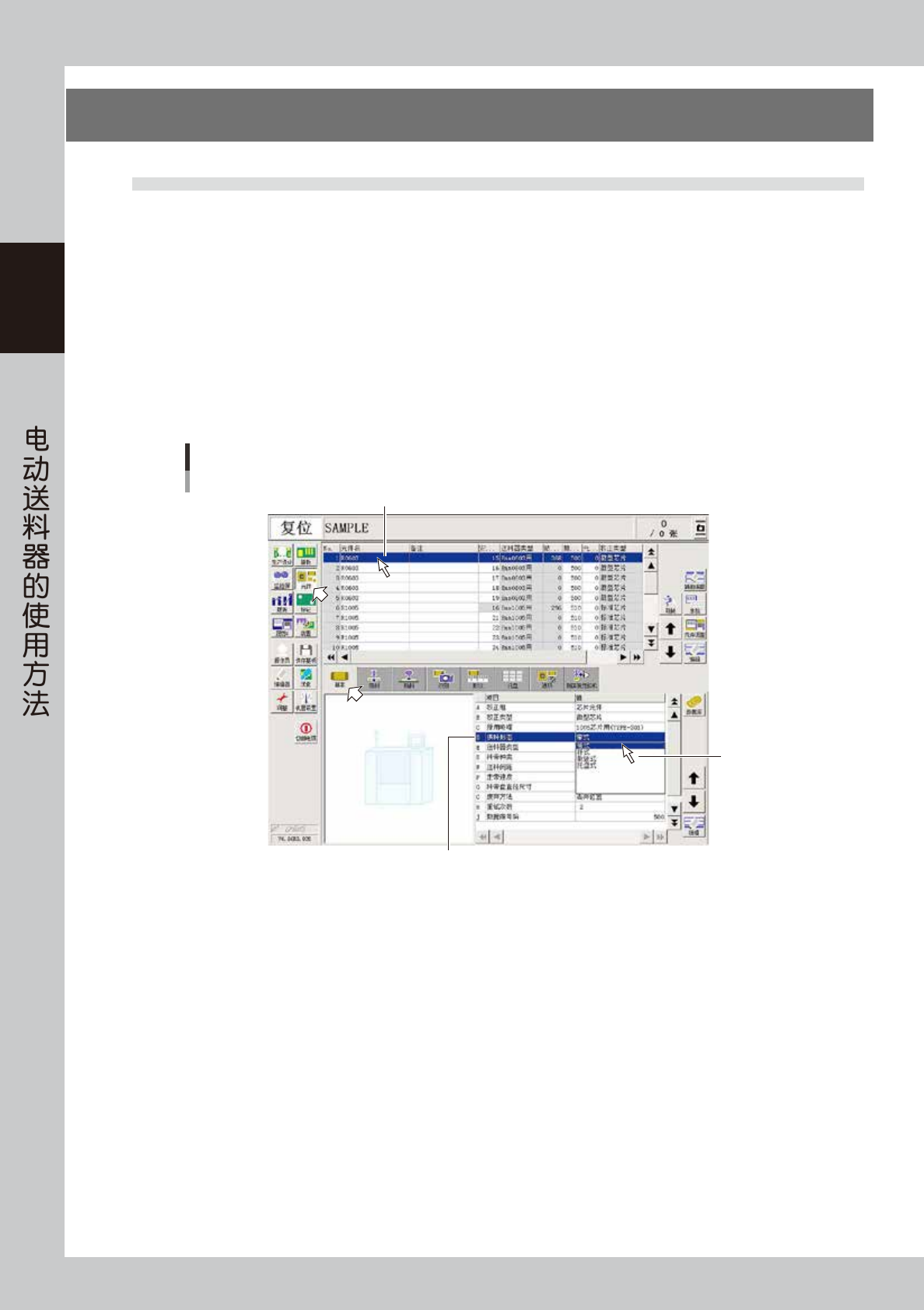

5. 送料间距的设定
5.1 在基板程序中设定
将 ZS 电动送料器安装在贴片机或一次性换料车之后，还需要在贴片机中读入基板程序并设定送料间距。
1
确认带装元件的送料间距。
在设定之前先确认带装元件的送料间距。
2
打开 [ 元件 ]-“基本”画面。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，选择并读入基板程序。
2. 按 [ 元件 ] 按钮，打开“基本”画面。
3
设定“供料形态”。
选择需要设定参数的元件之后，从“供料形态”下拉框中选择“带式”。
带装元件
供料形态
供料形态
带式
选择需设置参数的元件
66200-KLJ-00
2-29
2
Z
S
4

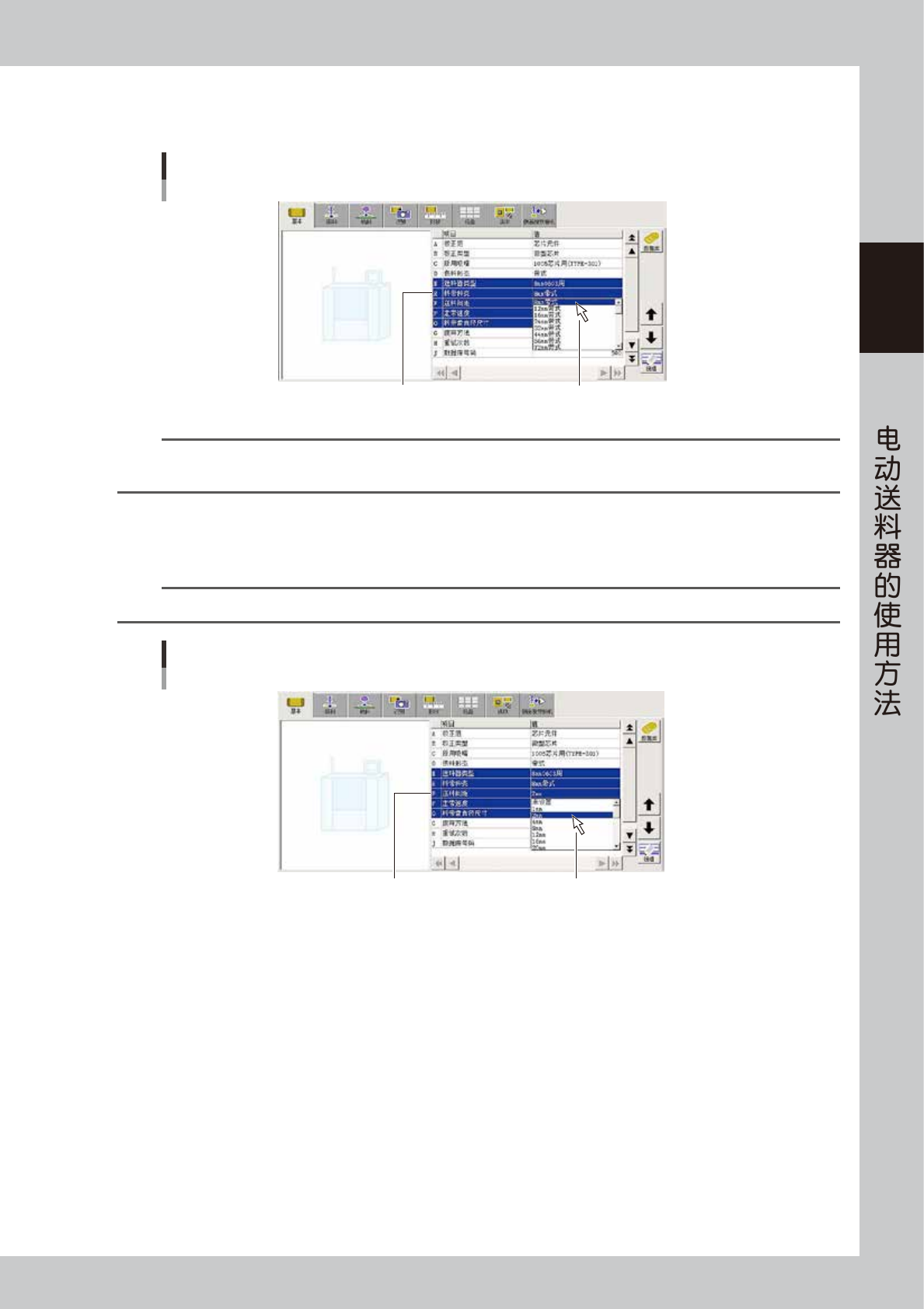

设定“料带种类”。
从“料带种类”下拉框中选择准备使用的料带种类。
带装元件
料带种类
料带种类
从下拉框中选择料带种类
66201-KLJ-00
参考
•
若更改了“供料形态”，“料带种类”也会随之改变，需要重新设定。
•
带装元件无需设定“送料器类型”参数。
5
设定“送料间距”。
从“ 送料间距”下拉框中选择适合带装元件用的送料间距。
n
要点
如果“机器设置”-“选项设置”画面中的“指定送料器的走带间距”的设定为“在送料器中设置”时，不显示本参数。
带装元件
送料间距
送料间距 选择适合元件用的送料间距
66202-KLJ-00
2-30
2
Z
S
5.2 在 ZS 电动送料器中设定
送料间距 ( 即，走带间距 ) 一般直接在基板程序中设定。除此之外，还可以在送料器中设定。
下面，介绍在送料器中设定走带间距的方法。
n
要点
在送料器中设定走带间距，需将 [ 机器设置 ]-“机器信息”-“选项设置”画面的“指定送料器的走带间距”参数设定为“在送料
器中设置”。“指定送料器的走带间距”的默认设置为“在基板程序中设置”。更改本设置需要有管理员权限。
在送料器中设定走带间距的方法，有直接在上料台或离线上料台设定的方法，与在贴片机的“装置”画面中设定
的方法 2 种。

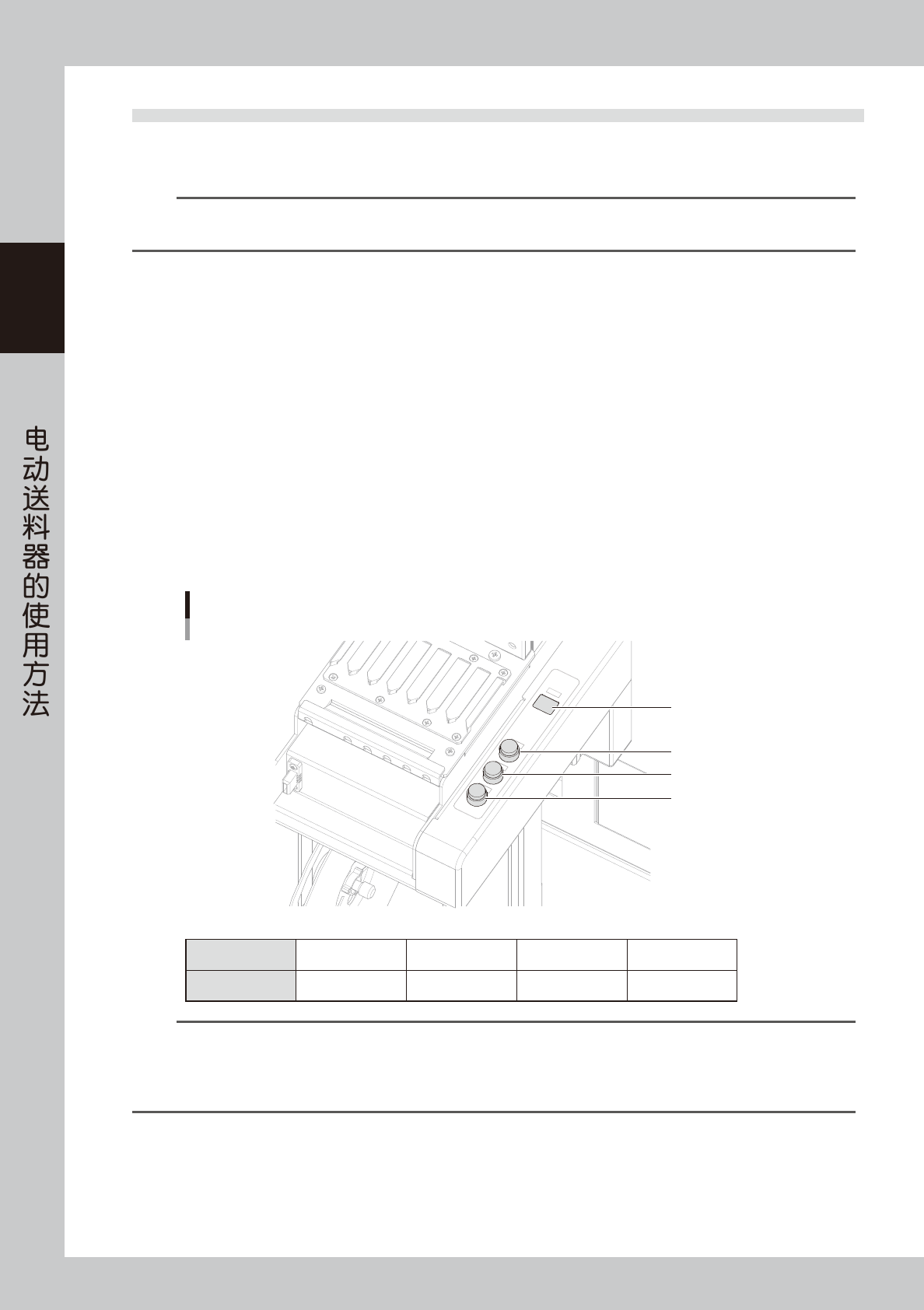

5.2.1 在上料台或离线上料台设定
下面，介绍在上料台或离线上料台设定走带间距的方法。
1
确认带装元件的送料间距。
在设定之前先确认带装元件的送料间距。
2
将送料器安装在上料台或离线上料台。
将送料器安装在上料台或离线上料台的最左侧的安装位置。
3
确认送料器的走带间距。
从显示窗中确认送料器的当前间距。
确认与设定走带间距
以上料台为例
显示窗
[UP] 按钮
[DOWN] 按钮
[SET] 按钮
65227-KLJ-00
显示窗 2 4 8 •••
走带间距 2mm 4mm 8mm •••
参考
•
12mm 以上的送料器在上料台、离线上料台设定走带间距之后，通过同时按 [FUNC] ＋ [FEED] 或 [FUNC] ＋ [BACK] 按钮，可以
使料带按设定的间距向前或向后走带。
•
长按 [FEED] 或 [BACK] 按钮可切换到连续走带模式。
•
但，长按 [FUNC] ＋ [FEED] 或 [FUNC] ＋ [BACK] 按钮则不会切换到连续走带模式。
4
设定走带间距。
按 [UP] 或 [DOWN] 按钮，设定适合所安装的元件用的间距之后，按 [SET] 按钮确定。
