2-31
2
Z
S
5
确认走带状态。
同时按送料器的 [FUNC] ＋ [FEED] 按钮，确认料带是否按照指定的间距被准确地传送。
参考
在上料台或离线上料台设定了 ZS 电动送料器的走带间距时，若同时按 [FUNC] ＋ [FEED] 按钮，将按照设定的走带间距传送料带。
但，若与在基板程序中设定的送料间距不一致时，基板程序中所设定的间距将被优先。
[FEED] 按钮、[BACK] 按钮、[FUNC] 按钮
[FUNC] 按钮
[BACK] 按钮
[FEED] 按钮
65228-KLJ-00
c
注意
使元件对准待机位置时，请务必按 2 次以上 [BACK] 按钮先退回元件之后，再按 [FEED] 按钮使元件对准待机位置。若只按 1 次 [BACK]
按钮或只按 [BACK] 按钮来对准待机位置，最先被吸取的元件可能会偏离吸料位置。

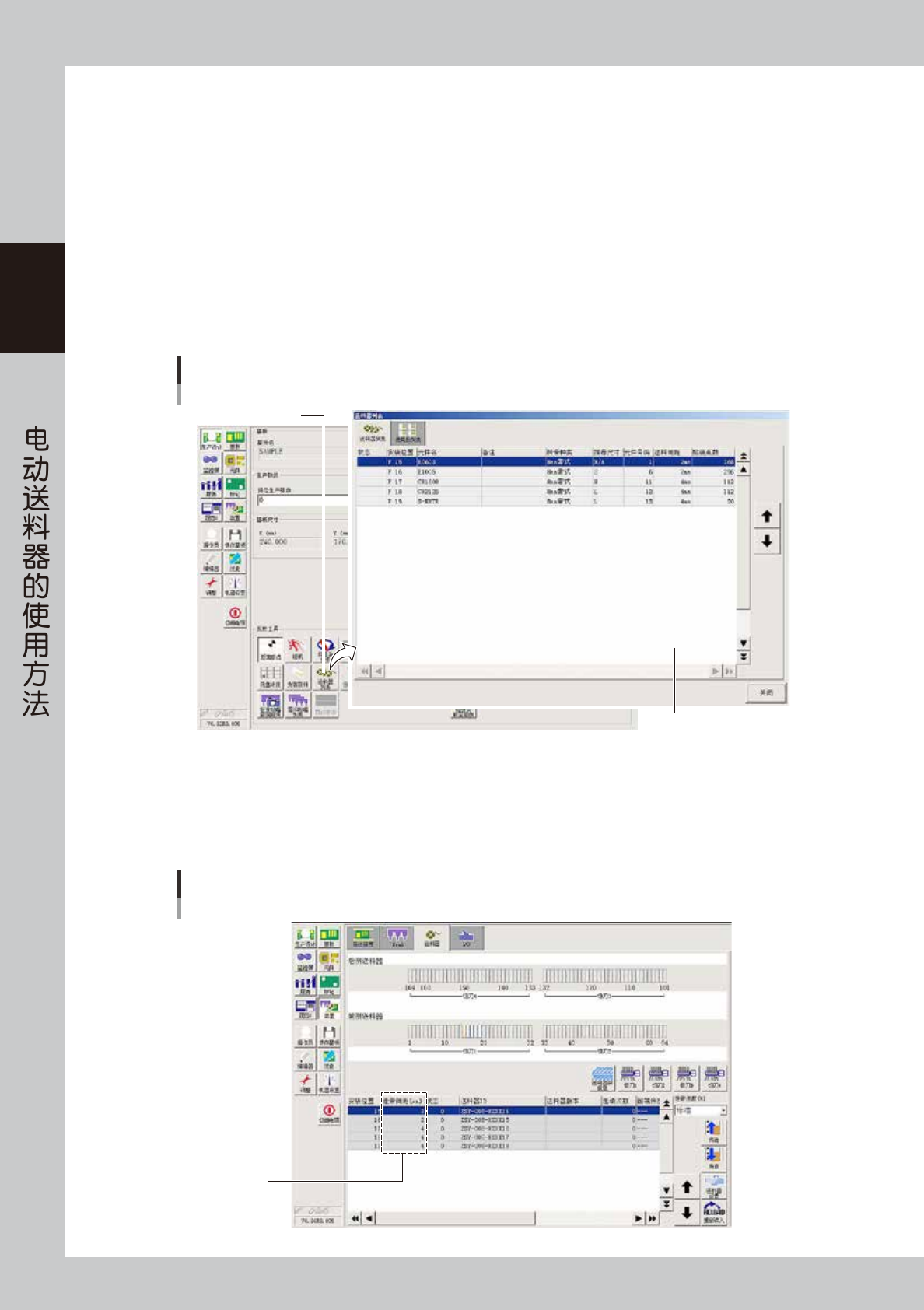

2-32
2
Z
S
5.2.2 在贴片机的“装置”画面中设定
下面，介绍在“装置”画面设定走带间距的方法。要使用该方法，需将 [ 机器设置 ] -“机器信息”-“选项设置”
画面的“指定送料器的走带间距”参数设定为“在送料器中设置”。
1
确认带装元件的送料间距。
在设定之前先确认带装元件的送料间距。
2
将送料器安装在贴片机的送料器架上。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，读入基板程序。
2. 按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
3. 根据送料列表安装送料器。
安装送料器
送料器列表
[送料器列表]按钮
送料器列表画面
66203-KLJ-00
3
打开 [ 装置 ]-“送料器”画面。
4
确认对象送料器的走带间距。
在送料器画面的送料器列表中确认当前的走带间距。
确认间距
[装置] -“送料器”画面
走带间距
66204-KLJ-00
2-33
2
Z
S
5
打开送料器设置画面。
选择需要设定走带间距的送料器，按 [ 送料器设置 ] 按钮。
参考
可从送料器安装示意图或送料器列表中选择。
6
设定走带间距。
从下拉框中选择适合所安装元件用的间距，按 [OK] 按钮。
设定走带间距
[装置] -“送料器”-“送料器设置”画面
送料器列表 [送料器设置]按钮
送料器安装示意图
66205-KLJ-00
7
确认走带状态。
按画面右下方的 [ 传送 ] 按钮，确认料带是否按设定的走带间距被准确传送。
走带状态的确认
[传送] 按钮
[后退] 按钮
66206-KLJ-00
c
注意
使元件对准待机位置时，请务必按 2 次以上 [ 后退 ] 按钮先退回元件之后，再按 [ 传送 ] 按钮使元件对准待机位置。
若只按 1 次 [ 后退 ] 按钮或只按 [ 后退 ] 按钮来对准待机位置，最先被吸取的元件可能会偏离吸料位置。
