2-38
2
Z
S
7.1 料带拼接用工具
拼接料带需要使用下列工具、拼接胶带等。请预先准备。
必备工具
拼接料带时使用
料带剪刀
料带拼接夹具
蓝色拼接胶带
加固用拼接胶带
65234-KLJ-00
名称 配件名 配件编号 数量 备注
料带剪刀 JIG, TAPE CUT KJ3-MY045-10X 1
需要剪断较宽的料带时，请使用市面
销售的长刃剪刀。
料带拼接夹具 TAPE CONNECTOR KJ3-MY020-10X 1
8mm 宽料带用 蓝色 Joint tape 8mm KJ3-MY031-00X 1000 张 / 1 包
12mm 宽料带用 蓝色 Joint tape 12mm KJ3-MY032-00X 1000 张 / 1 包
16mm 宽料带用 蓝色 Joint tape 16mm KJ3-MY033-00X 500 张 / 1 包
24mm 宽料带用 蓝色 Joint tape 24mm KJ3-MY034-00X 500 张 / 1 包
32mm 宽料带用 蓝色 Joint tape 32mm KJ3-MY035-00X 500 张 / 1 包
44mm 宽料带用 蓝色 Joint tape 44mm KJ3-MY036-00X 500 张 / 1 包
56mm 宽料带用 蓝色 Joint tape 56mm KJ3-MY037-00X 500 张 / 1 包
加固用拼接胶带 JOINT TAPE (M-TYPE) KYL-M8610-00X 1000 张 / 1 包 也可以使用多余的拼接胶带加固。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
n
要点
蓝色拼接胶带上没有标示料带粘贴位置的基准导片，因此建议使用料带拼接夹具拼接料带。
拼接料带的方法，请参照本章后述“7.2 使用蓝色拼接胶带拼接料带的方法”。
2-39
2
Z
S

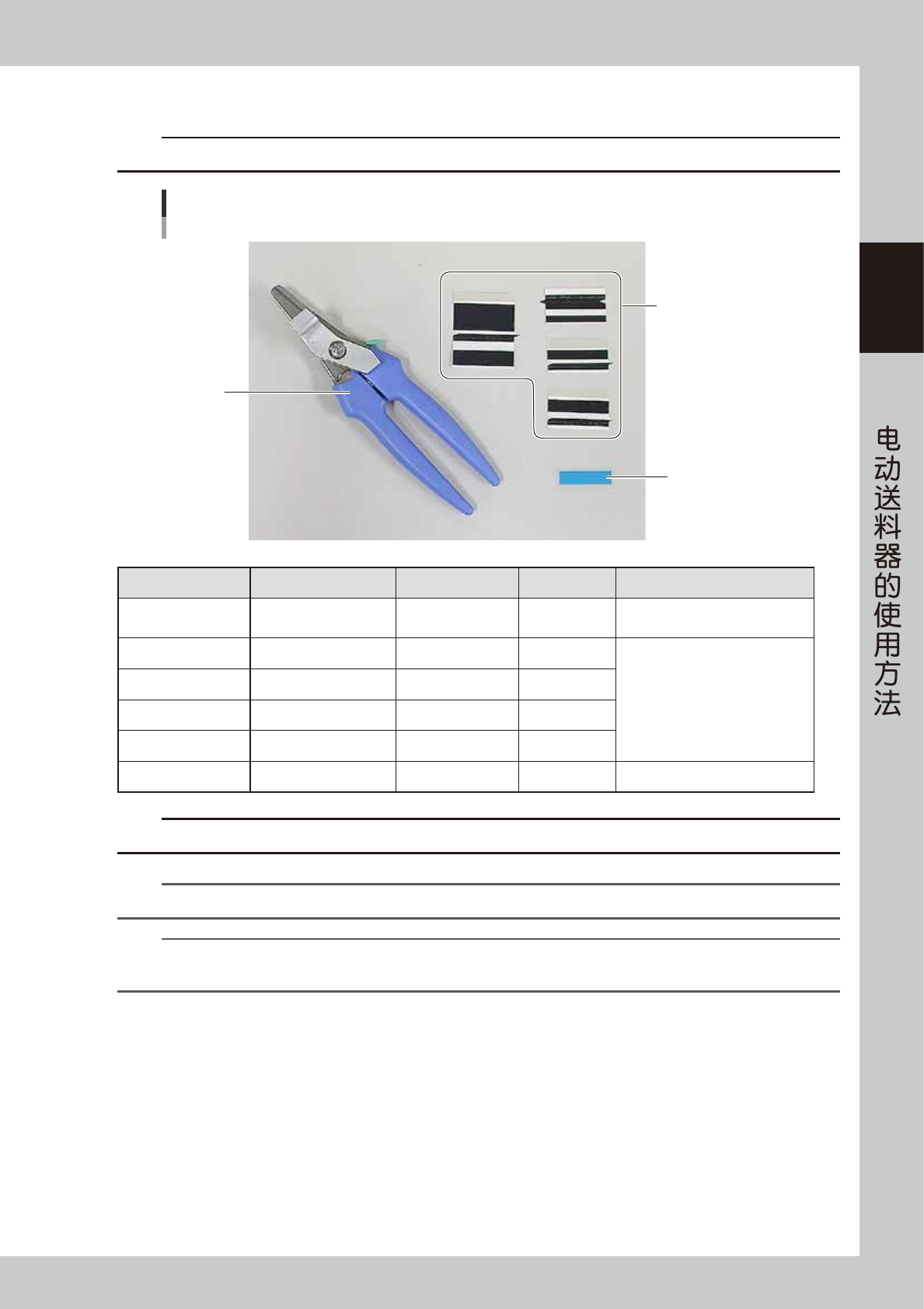

■使用接头检出传感器时
c
注意
使用接头检出传感器时，请务必使用下列接头检出传感器专用的黑色拼接胶带。使用普通的黑色胶带，接头检出传感器将无法感应。
必备工具
使用接头检出传感器时
料带剪刀
黑色拼接胶带
(接头检出传感器专用)
加固用拼接胶带
65235-KLJ-00
名称 配件名 配件编号 数量 备注
料带剪刀 JIG, TAPE CUT KJ3-MY045-10X 1
需要剪断较宽的料带时，请使用市面
销售的长刃剪刀。
8mm 宽料带用 黑色 Joint tape 8mm-S KHJ-MD601-00X 1000 张 / 1 包
接头检出传感器专用
12mm 宽料带用 黑色 Joint tape 12mm-S KHJ-MD602-00X 1000 张 / 1 包
16mm 宽料带用 黑色 Joint tape 16mm-S KHJ-MD603-00X 1000 张 / 1 包
24mm 宽料带用 黑色 Joint tape 24mm-S KHJ-MD604-00X 500 张 / 1 包
加固用拼接胶带 JOINT TAPE (M-TYPE) KYL-M8610-00X 1000 张 / 1 包 也可以使用多余的拼接胶带加固。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
n
要点
黑色拼接胶带上有标示料带粘贴位置的基准导片，不使用料带拼接夹具也可以拼接料带。
参考
关于接头检出传感器、余量计数的详细内容，请参照本章后述“7.6余量计数与接头检出 (ITOption)”、“7.7接头检出传感器 ( 选配 )”。
或别册《ITOption 用户操作手册余量计数》。
拼接料带的方法，请参照本章后述“7.3 使用黑色拼接胶带拼接料带的方法”。
2-40
2
Z
S
■使用金属连接片加固拼接时
c
注意
使用金属连接片进行加固拼接需在粘贴拼接胶带之前进行。
必备工具
使用金属连接片加固拼接时
金属连接片
铆接器
65236-KLJ-00
名称 配件名 配件编号 数量 备注
铆接器 Metal tape connector KJ3-MY046-00X 1
金属连接片 Metal joint tape KJ3-MY038-00X 2000 片 / 1 包
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
拼接料带的方法，请参照本章后述“7.4 使用金属连接片拼接料带的方法”。
