2-43
2
Z
S

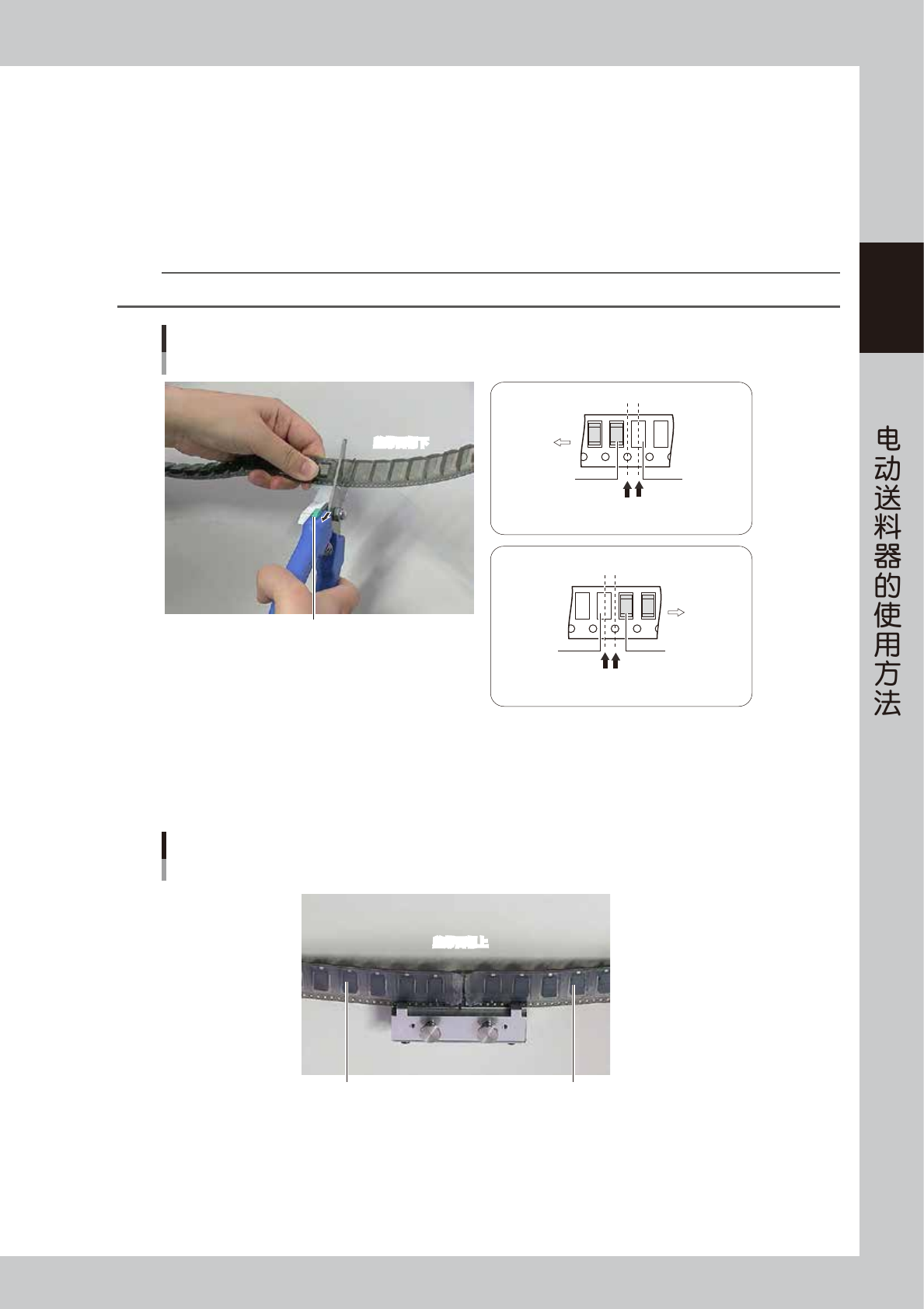

7.2.2 12mm、16mm、24mm 宽的料带时
下面，以载带为压纹载带的 24mm 宽料带为例介绍拼接料带的方法。12mm、16mm 料带的拼接方法与之相同。
1
剪断使用中的料带末端与补充用料带的前端。
1. 将料带剪刀的锁扣滑向把手侧 ( 下图中箭头所示方向 )，打开剪刀。
2. 为避免料腔与料带剪刀的定位针干扰，将盖带面朝下将走带孔套在料带剪刀的 2 处定位针上。
3. 在如下图所示的位置剪断料带。
参考
压纹载带时，为避免料腔与料带剪刀的定位针干扰，可以将盖带面朝下将走带孔套在料带剪刀的定位针上。
料带的剪断位置
以载带为压纹载带的24mm宽料带为例
盖带面朝下盖带面朝下
送料器侧
剪断位置
( 空料腔的中央 或 末件与空料腔的中央 )
剪断位置
( 空料腔的中央 或 末件与空料腔的中央 )
空料腔末尾元件
空料腔 起始元件
■ 使用中的料带末端
■ 补充用料带的前端
料带盘托架侧
65240-KLJ-00
2
将使用中的料带末端与补充用料带的前端装入夹具中。
参照本章前述“7.2.1 8mm 宽的料带时”的 Step2、3 的步骤，如下图所示，将盖带面朝上将使用中的
料带末端与补充用料带的前端固定在夹具中。
补充用的料带使用中的料带
盖带面朝上盖带面朝上
将料带装入夹具中
以载带为压纹载带的24mm宽料带为例
65241-KLJ-00
2-44
2
Z
S
3

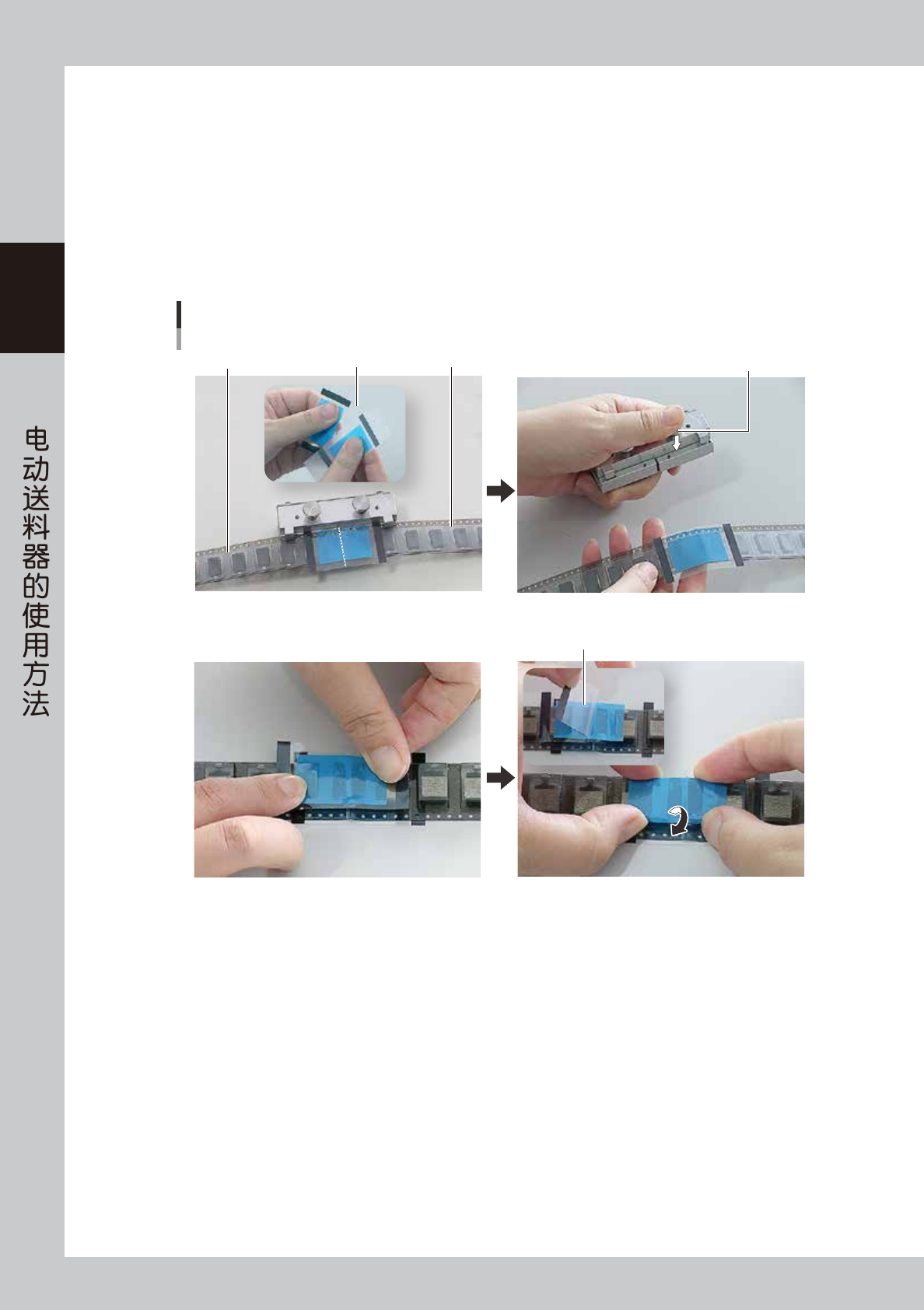

用拼接胶带拼接使用中的料带末端与补充用料带的前端。
1. 将拼接胶带 (24mm 宽料带用 ) 沿中央部的剪切线分离，并剥离有走带孔的拼接胶带侧的厚衬纸。
2. 将拼接胶带长方向的中央对准夹具细槽并将走带孔套在夹具的定位针上之后，将拼接胶带粘贴在料带
的盖带侧。
3. 按夹具的两个按钮，将已拼接在一起的料带从夹具中取出。
4. 将在 1. 中分离的无走带孔的拼接胶带的厚衬纸剥离之后，粘贴在载带侧。
5. 剥离盖带侧与载带侧的透明薄衬纸，并将超过料腔底面宽度的拼接胶带粘贴在料腔的侧面。
6. 确认拼接胶带已粘贴牢固。
粘贴拼接胶带
以载带为压纹载带的24mm宽料带为例
2. 将拼接胶带的中央对准夹具的细槽，并将走带孔套在定位针
上之后，粘贴在料带的盖带面。
4. 将在1.中分离的无走带孔的拼接胶带的厚衬纸剥离之后粘贴
在载带侧。
3. 按夹具的按钮，取下已拼接的料带。
5. 剥离盖带侧与载带侧的透明薄衬纸。超过料腔底面宽度的
拼接胶带部分弯折粘贴在料腔侧面。
透明薄衬纸
补充用料带 1. 分离拼接胶带 使用中的料带
按钮
65242-KLJ-00
2-45
2
Z
S

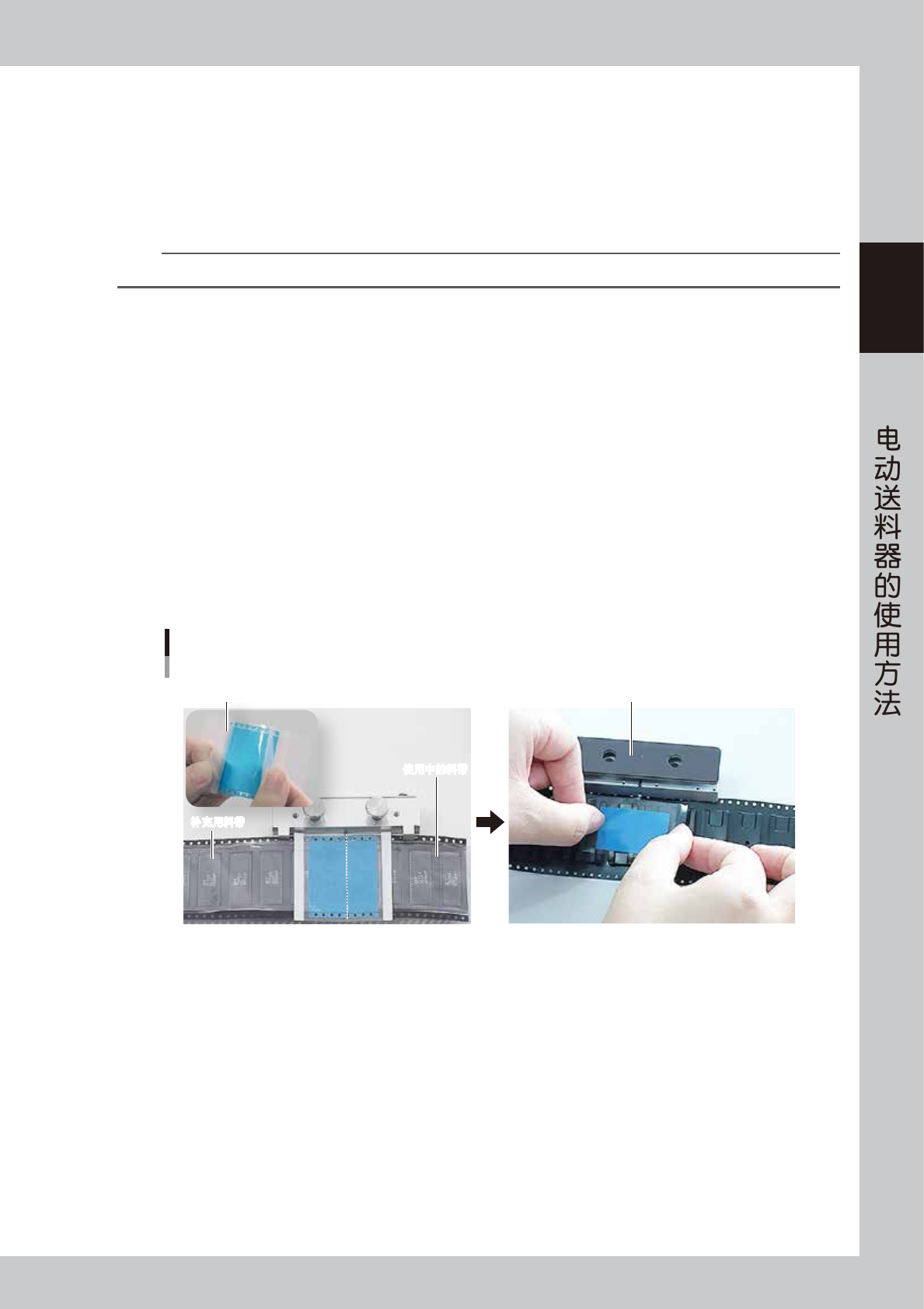

7.2.3 32mm、44mm、56mm 宽的料带时
下面，以载带为压纹载带的 44mm 宽料带为例介绍拼接料带的方法。32mm、56mm 料带的拼接方法与之相同。
1
剪断使用中的料带末端与补充用料带的前端。
参照本章前述“7.2.2 12mm、16mm、24mm 宽的料带时”的 Step1 的步骤，剪断使用中的料带末端与
补充用料带的前端。
n
要点
较宽的料带因无法使用料带剪刀，请改用市面销售的长刃剪刀剪断。
2
将使用中的料带末端与补充用料带的前端装入夹具中。
参照本章前述“7.2.1 8mm 宽的料带时”的 Step2 的步骤，如下图所示，将盖带面朝上将使用中的料带
末端与补充用料带的前端固定在夹具中。
3
用拼接胶带拼接使用中的料带末端与补充用料带的前端。
1. 剥离拼接胶带 (44mm 宽料带用 ) 的厚衬纸。
2. 将拼接胶带长方向的中央对准夹具细槽并将走带孔套在夹具的定位针上之后，将拼接胶带粘贴在料带
的盖带侧。
3. 将夹具连同夹固的料带一起翻转。
4. 剥离加固用拼接胶带或多余的拼接胶带的厚衬纸并粘贴在载带侧。
5. 剥离盖带侧与载带侧的透明薄衬纸，并将超过料腔底面宽度的拼接胶带粘贴在料腔的侧面。
6. 按夹具的按钮，将已拼接在一起的料带取出。
7. 确认拼接胶带已粘贴牢固。
粘贴拼接胶带
以载带为压纹载带的44mm宽料带为例
2. 将拼接胶带的中央对准夹具的细槽，走带孔套在定位针上
之后，粘贴在料带的盖带面。
4. 将加固用拼接胶带或多余的拼接胶带粘贴在料带的载带面。
补充用料带
使用中的料带
补充用料带
1. 剥离拼接胶带的厚衬纸
使用中的料带
3. 翻转夹具
65243-KLJ-00
