机 种 １．速度控制 调整时，线全部拧仅螺丝，返回指定转动 。 调整 后用螺母固定。 １．速度控制打 开度 ：A 侧 （ 安装在气缸）从 全闭 打 开 1 圈。 ：B 侧 从全 闭 打 开 2.5圈。 ２．止 动 板的 动作应顺畅 。 ２．ＯＮ／ＯFＦ空气， 观察 止 动 板的 动作 。 止 动板的支点部的粘合剂出来，说明润滑脂不足 。 请 注意止 动销插到导向器长孔的情况 。 １． 让 基板止 动 器以适当的速度 动作 。 ２． 维持…
机种

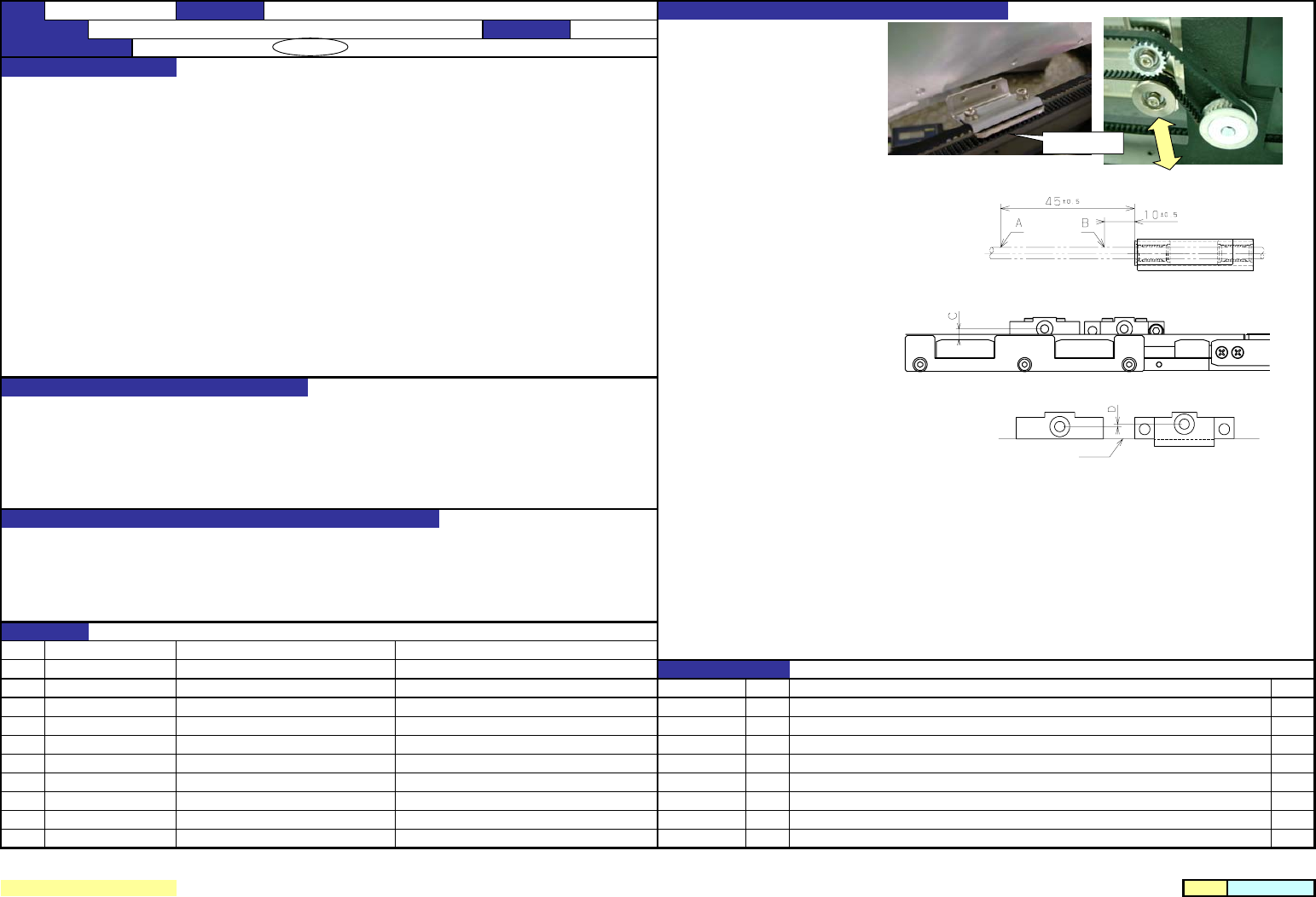

１．用由尼塔公司制的音波式皮带张力
计放到皮带上进行测定。
（Weight=002.5、Width=006.0
１．调整皮带的张力 Span=0481/M、＝0577/L)
２５～３０Ｎ 上下移动惰轮的位置，调整
２．基准销的松动：６０μｍ以下 张力。
３．基准销～传送轨道ＦＣ的基板导向器面为止的距离 ： ５．３ｍｍ±０．２ｍｍ 左右的惰轮高度应一样。
４．左右的基准销的Ｙ方向位置偏斜 ： ０．０３ｍｍ以内
２．固定导向块，插入φ４（-0.006/-0.008)的检测杆，在Ｂ位置互为１８０°反方向施加１Ｎ的负荷
的Ａ位置，用拨盘标尺测定轴的松动。
３．测定Ｃ尺寸。
４．以导向部的安装面为基准，求两销位置的偏差尺寸Ｄ。
１．固定基准销的位置。
２．销基准保持基板钳夹的重复精度。
３．确保对传送的基板孔的基准销位置。
４．销基准时被钳夹的缉办倾斜的基准。
１．弱：销
基准丝二，基准销（从动侧）的位置不稳定，贴装位置不一致。强：皮带损坏。
２．销基准时，不能保持基板钳夹位置的重复精度，发生贴装偏斜。
３．基准销不能进入基板的基准孔里。不能识别ＢＯＣ标记，贴装时发生基准销偏斜，贴装偏斜。
４．不能识别ＢＯＣ标记，贴装时基准销偏斜，基板偏斜，贴装位置偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１０
QA表 ＮＯ．
11
40000813 LINEAR_WAY １０±0.02
内容
40000890 GUIDE_BLOCK_B ４．８±0.03 2002/10/7
新设定
40000888 GUIDE_BLOCK ４．８±0.03
日期
選択使用
中心销 φ６ｈ６、摆动０．０５
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
销基准的定位
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
測定位置
安装面
机种

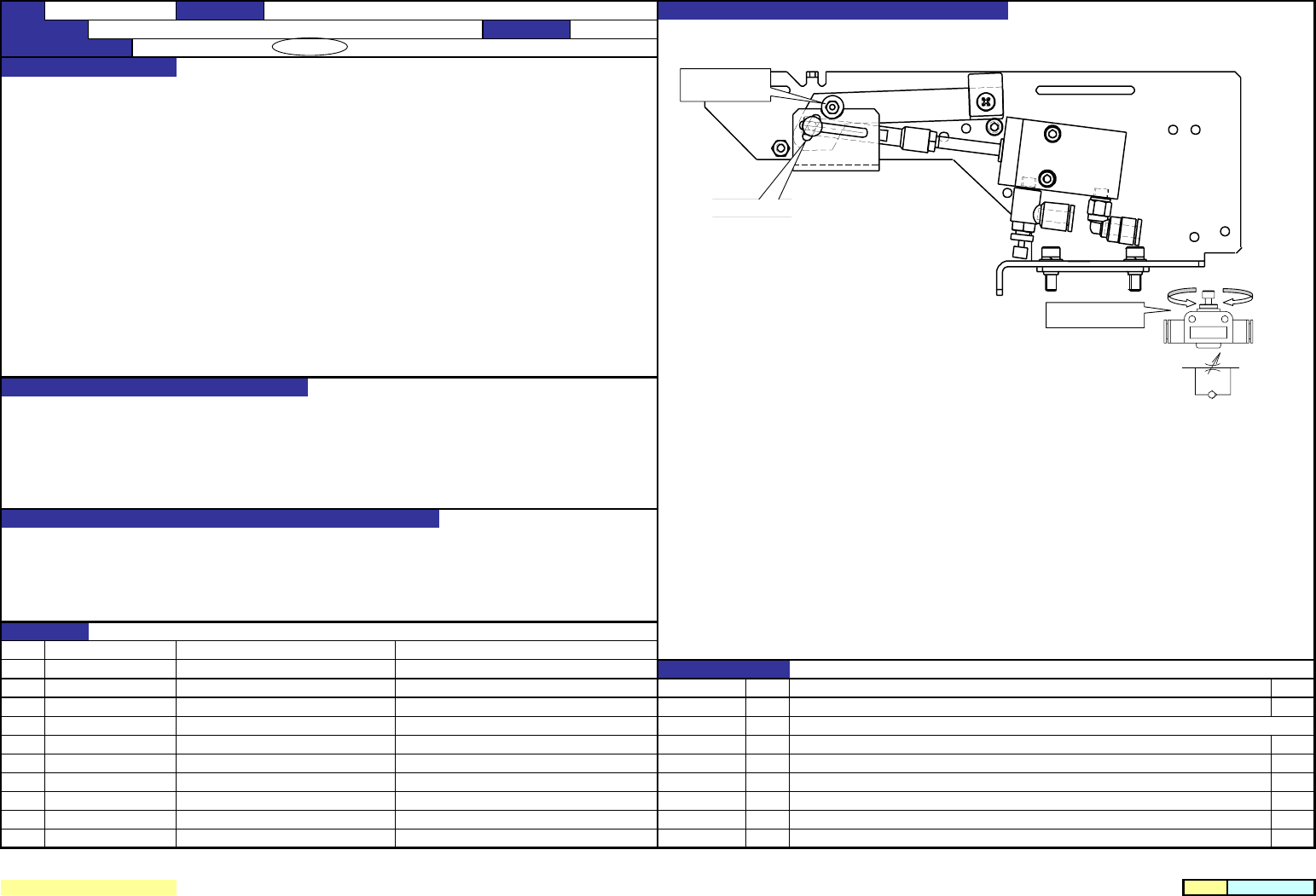

１．速度控制调整时，线全部拧仅螺丝，返回指定转动。
调整后用螺母固定。
１．速度控制打开度：A侧（安装在气缸）从全闭打开1圈。
：B侧 从全闭打开2.5圈。
２．止动板的动作应顺畅。
２．ＯＮ／ＯFＦ空气，观察止动板的动作。
止动板的支点部的粘合剂出来，说明润滑脂不足。
请注意止动销插到导向器长孔的情况。
１．让基板止动器以适当的速度动作。
２．维持基板止动器的动作速度。防止与其它部件相碰。
１．速度慢：基板到达了但止动器动作不结束。
速度快：止动器架等损坏。可靠性降低。
２．止动器不能达到规定位置，贴装位置不一致。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１１
QA表 ＮＯ．
12
2002/12/26
内容
2002/10/7 新設
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
Ｘ方向的基板定位（止动器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
ON侧从全闭打开0.5圈→A侧从全闭打开1圈，OFF侧从全闭打开3/4圈→B侧从全闭打开2.5圈
ＯＮ側のスピコン
ＯＦＦ側のスピコン
ストッパプレート
支点部分
長穴部
OFF侧速度控制
止动板支点
长孔部
机种

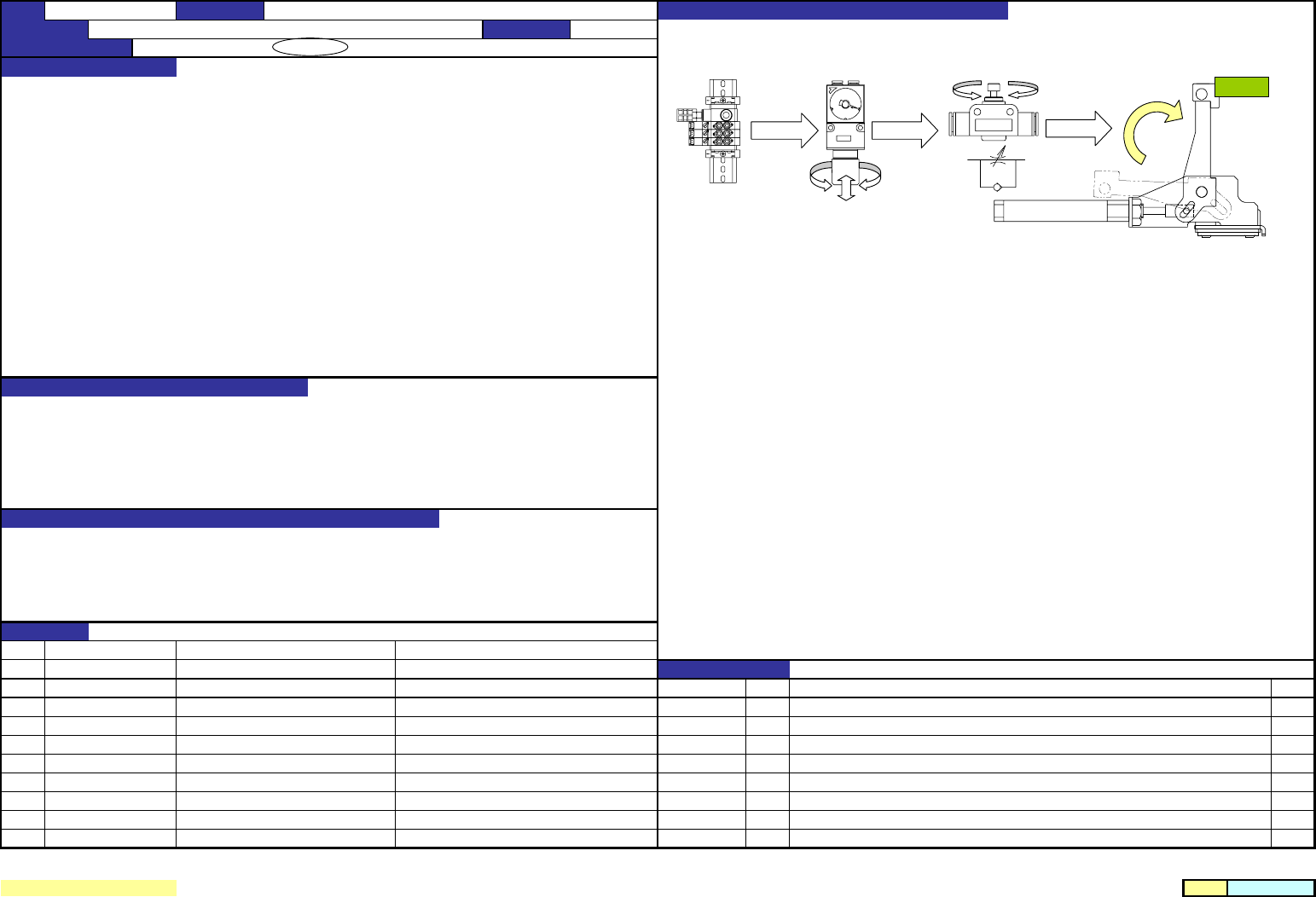

１．手动打开电磁阀，观看减压阀的标尺，调整压力到规格值。
２．空气ON时，把夹具传感器放到Ｘ推顶器前端达到的位置。
电磁法ＯＮ时ＴＰ７（红），夹具传感器ＯＮ时ＴＰ２（白）。
１．减压阀调整值 ： ０．３５ＭＰａ（±0.05MPa)
２．推顶器Ｘ的速度 ： 从电磁阀ＯＮ到夹具传感器ＯＮ的时间 ２００ｍｓ±10ms
３．推顶器的动作应顺畅。
用示波器测定波形，调整速度控制器，让电磁阀ＯＮ～机具传感器ＯＮ的时间为规格值。
（推顶器动作用手动控制）
３．空气ＯＮ－ＯＦＦ,观察Ｘ推顶器的动作。
动作不顺畅时，请确认Ｘ推顶器的支点部件的组装情况，粘合剂和润滑脂的情况。
１．Ｘ方向基板按压力
２．Ｘ方向基板按压速度
３．维持动作速度。防止与其它部件相碰。
１．压力高 ：损坏陶瓷基板或薄基板。 压力低 ： 不能把重基板送到正确的位置。
２．慢时 ： 没有到达基板的止动器就钳夹，贴装位置偏斜。
快时 ： 损坏陶瓷基板或薄基板。
３．不能推顶，不能把基板顶到止动器。返回不量，影响下一块基板的传送。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１２
QA表 ＮＯ．
13
内容
2002/10/7
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
Ｘ方向的基板外形定位（Ｘ推顶器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
夹具传感器
