3 Introducción y conceptos básicos Instrucciones de servicio SIPLACE S-23 HM
3.2 Principios básicos del interfaz gráfico de usuario Versión de software SR.406.xx Edición 02/00 ES
108
3.2.2.2 Barra de símbolos de la visualización básica
3
Fig. 3.2 - 2 Barra de símbolos de la visualización básica
3
Leyenda de la fig. 3.2 - 2
(1) Visualización básica
(2) Setup, funciones de colocación (Descripción, ver cap. 4
) *
(3) Errores, funciones de colocación (Descripción, ver cap. 4
) *
(4) Transportador, funciones de colocación (Descripción, ver cap. 4
) *
(5) Portal 1 a 2, funciones individuales (Descripción, ver cap. 5
) *
(6) Transporte 1 y 2, funciones individ. (Descripción, ver cap. 5
) *
(7) Parám. marca, funciones ópticas (Descripción, ver cap. 6
) *
(8) Prueba compon., funciones ópticas (Descripción, ver cap. 6
) *
(9) Iniciar programa de prueba SITEST (Descripción - ver instrucciones de servicio
"Programa de prueba SITEST")
(10) Interfaz-GEM (Descripción, ver cap. 12
) *
3
INDICACIONES referentes a los puntos 6 y 10
Las funciones del sistema de transporte 2 sólo están accesibles si el transporte doble está confi-
gurado.
Las funciones del interfaz-GEM sólo están accesibles si éste se ha configurado previamente. 3
Å Haga clic sobre el símbolo deseado en la barra de símbolos.
El interfaz de usuario conmuta a la correspondiente ventana.
El símbolo de la ventana actualmente activa aparece inactivo.
3
1 8 9 1076432 5
Instrucciones de servicio SIPLACE S-23 HM 3 Introducción y conceptos básicos
Versión de software SR.406.xx Edición 02/00 ES 3.3 Interfaz de usuario - Ventanas y menús
109
3.3 Interfaz de usuario - Ventanas y menús
3.3.1 Ventanas
Para poder ejecutar las operaciones necesarias mediante el interfaz de usuario, éste deberá con-
mutarse a otra ventana, de requerirse. Esto puede realizarse haciendo clic sobre el símbolo co-
rrespondiente de la barra de símbolos (véase apartado 3.2.2.2
) o seleccionando la respectiva
opción del menú "Visualización" (véase el apartado 3.3.2.2
). 3
NOTA
Si desea obtener una descripción de las funciones de las ventanas, consulte los capítulos en los
que también se describe el procedimiento para ejecutar las operaciones (p.ej. "Llenar pistas va-
cías", capítulo 4). 3
3.3.2 Menús
3.3.2.1 Menú "Servicio"

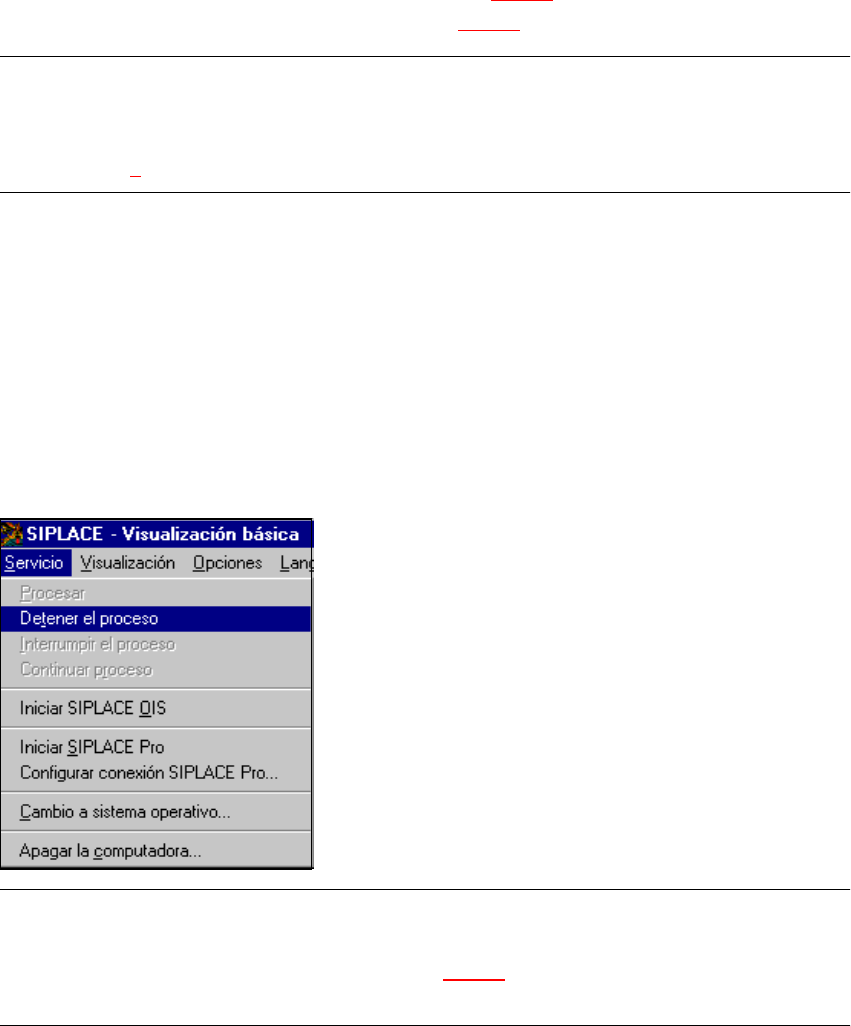

El menú "Servicio" sólo esta disponible con todas las funciones de menú en la visualización
básica.
En las ventanas "Setup ...", "Error ..." y "Transportador" y sus subventanas sólo están disponibles
las funciones de menú "Detener el proceso" y "Procesar". En las demás ventanas no se visualiza
el menú "Servicio". 3
3
3
3
3
3
3
3
3
3
3
3
3
NOTA
Para obtener una descripción detallada de las funciones de menú "Detener el proceso", "Proce-
sar" y "Continuar el proceso", consulte el apartado 3.2.2.1
, ya que estas funciones se activan nor-
malmente a través de los símbolos correspondientes del área de operación. 3
