Instrucciones de servicio SIPLACE S-23 HM 3 Introducción y conceptos básicos
Versión de software SR.406.xx Edición 02/00 ES 3.3 Interfaz de usuario - Ventanas y menús
113

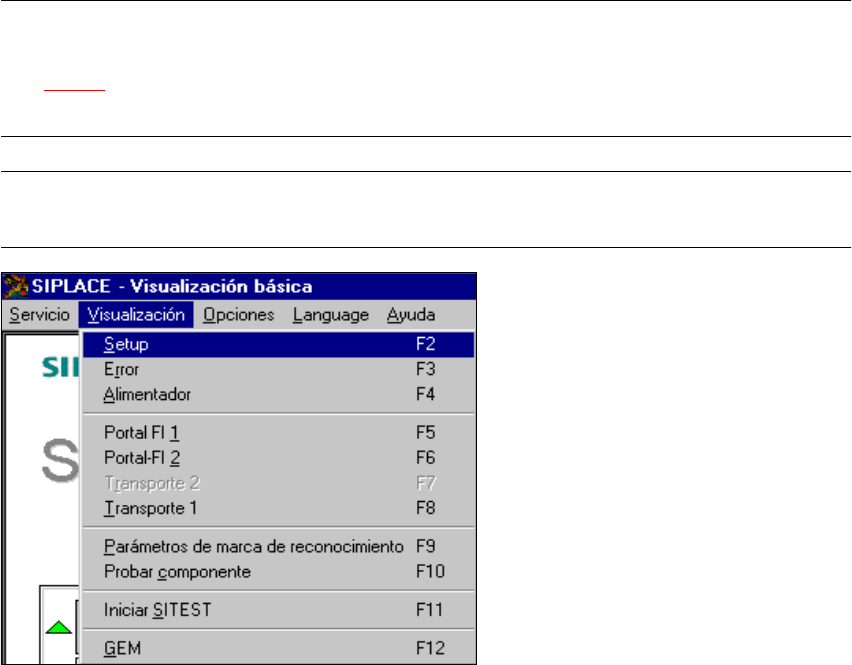

3.3.2.2 Menú "Visualización"
En el menú "Visualización" se encuentran las opciones para acceder a las funciones de coloca-
ción, las funciones individuales y las funciones ópticas. Además, puede iniciarse el programa de
prueba SITEST y accederse la ventana para la ejecución de las funciones GEM. 3
Å Haga clic sobre la opción de menú deseada.
La pantalla conmuta a la ventana correspondiente. Desde allí pueden ejecutarse las funciones
necesarias.
NOTA
Las opciones de este menú también pueden solicitarse a través de la barra de símbolos (ver apar-
tado 3.2.2.2
) haciendo clic sobre el símbolo correspondiente o mediante las teclas de función. Si
se han determinado teclas de acceso rápido, éstas también pueden utilizarse. 3
NOTA
Las tres opciones de menú siguientes pertenecen al grupo de las funciones de colocación. 3
3
3 Introducción y conceptos básicos Instrucciones de servicio SIPLACE S-23 HM
3.3 Interfaz de usuario - Ventanas y menús Versión de software SR.406.xx Edición 02/00 ES
114
Setup F2 3
El setup de una mesa se visualiza en forma de tabla. Puede consultarse de forma individual para
cada una de las 4 posiciones.
El procedimiento posterior a seguir se explica en el capítulo 4
Funciones de colocación. 3
Error F3 3
Los errores se diferencian según el tipo y se visualizan en una tabla propia. Se puede consultar
una tabla para errores de pista, errores de transporte, errores de máquina y errores generales.
El último error presentado siempre se visualiza en la posición superior de la tabla. Si se trata de
un mismo error, se suma en contadores de errores (columna "CE").
El procedimiento posterior a seguir se describe en el capítulo 4
Funciones de colocación 3
Alimentador F4 3
Mediante las diferentes funciones, esta opción permite visualizar y llenar pistas vacías para ali-
mentadores lineales, o visualizar y modificar estados de llenado de cargadores y cambiadores
wafflepack. El procedimiento posterior a seguir se describe en el capítulo 4
Funciones de coloca-
ción. 3
NOTA
Las siguientes 6 opciones de menú pertenecen al grupo Funciones individuales.
Las funciones individuales sirven para ejecutar determinadas operaciones después de presen-
tarse errores graves, y para configurar y someter a prueba la máquina automática, ya que permi-
ten activar de forma específica los diferentes módulos funcionales.
La ejecución de las funciones individuales se describe en el capítulo 5 Funciones individuales. 3
Portal FI 1 F5 3
Con esta función se accede a las funciones individuales para el Portal 1, mediante las cuales se
pueden probar, p.ej., las funciones del cabezal revólver. 3
NOTA
Cada uno de los dos portales puede activarse individualmente.
Las funciones son iguales para todos los portales. 3
Portal FI 2) F6 3
Mediante esta función se accede a las funciones individuales para el Portal 2. 3
Instrucciones de servicio SIPLACE S-23 HM 3 Introducción y conceptos básicos
Versión de software SR.406.xx Edición 02/00 ES 3.3 Interfaz de usuario - Ventanas y menús
115
Transporte 2 F7 3
Mediante esta opción de menú se accede a las funciones individuales para el transporte de tar-
jetas de circuitos 2 (= pista izquierda de transporte en el transporte doble). 3
NOTA
Las funciones individuales para el transporte 2 sólo están accesibles si está configurado el trans-
porte doble. Las funciones son iguales a las del transporte 1. 3
Transporte 1 F8 3
Mediante esta opción de menú se accede a las funciones individuales para el transporte de tar-
jetas de circuitos 1 (= pista derecha de transporte en el transporte doble). Estas sirven para com-
probar y ajustar los módulos funcionales del transporte de tarjetas de circuitos y para ajustar el
ancho del transportador. 3
NOTA
Las siguientes 2 opciones de menú pertenecen al grupo de Funciones ópticas.
Con estas funciones se determinan los parámetros y se prueban las marcas; asimismo se miden
componentes y se modifican los datos de cajas de componentes.
En el nivel "Operador" no se puede ejecutar funciones ópticas. 3
Parámetros de marca de reconocimiento F9 3
Con esta opción de menú se accede a las funciones para procesar marcas para el reconocimiento
de la posición de tarjetas de circuitos.
El procedimiento posterior a seguir se describe en el capítulo 6
Funciones ópticas. 3
Probar componente F10 3
Con esta opción de menú se accede a las funciones para el procesamiento de empaquetados
para el centrado de componentes.
El procedimiento posterior a seguir se describe en el capítulo 6
Funciones ópticas. 3
Iniciar SITEST F11 3
Con esta opción se inicia el programa SITEST para ajustar y calibrar la máquina automática.
El interfaz de usuario y la ejecución de las funciones se describe en las instrucciones de servicio
del programa de prueba SITEST. 3
NOTA
En el nivel "Operador" no puede arrancarse el programa de prueba SITEST. 3
