5.2 Funciones individuales portal
NOTA
El ejecutar las funciones de desplazamiento del eje-X o del eje-Y deben estar cerradas las cu-
biertas de protección y accionarse la tecla de arranque.
En principio, los portales sólo se desplazan a baja velocidad. 5
Å Haga clic en la barra de herramientas de la visualización básica sobre el icono del portal cuyas
funciones desea probar (o en el menú "Visualización" sobre la opción de menú correspon-
diente, p.ej., "Portal FI 1" para portal 1).
NOTA
Se pueden demandar las funciones individuales para cada uno de los 2 portales. Estas son
exactamente iguales para todos los portales. Cada uno de los 2 iconos que sirven para de-
mandar las funciones individuales se caracteriza con el número del portal correspondiente:
Ejemplo para el portal 1. 5
El interfaz de usuario conmuta a la visualización "Funciones de cabezal revólver" del portal
seleccionado (véase fig. 5.2 - 1
). 5
5
5.2.1 Visualización "Funciones de cabezal revólver"
Las funciones de cabezal revólver permiten direccionar todas las funciones pertenecientes al ca-
bezal revólver. 5
NOTA
Las funciones de cabezal revólver pueden ejecutarse con las cubiertas de protección abiertas.
No obstante, para ello debe girarse el interruptor de llave a la posición I. 5
5
5
Instrucciones de servicio SIPLACE S-23 HM 5 Funciones individuales
Versión de software SR.406.xx Edición 02/00 ES 5.2 Funciones individuales portal
153
5

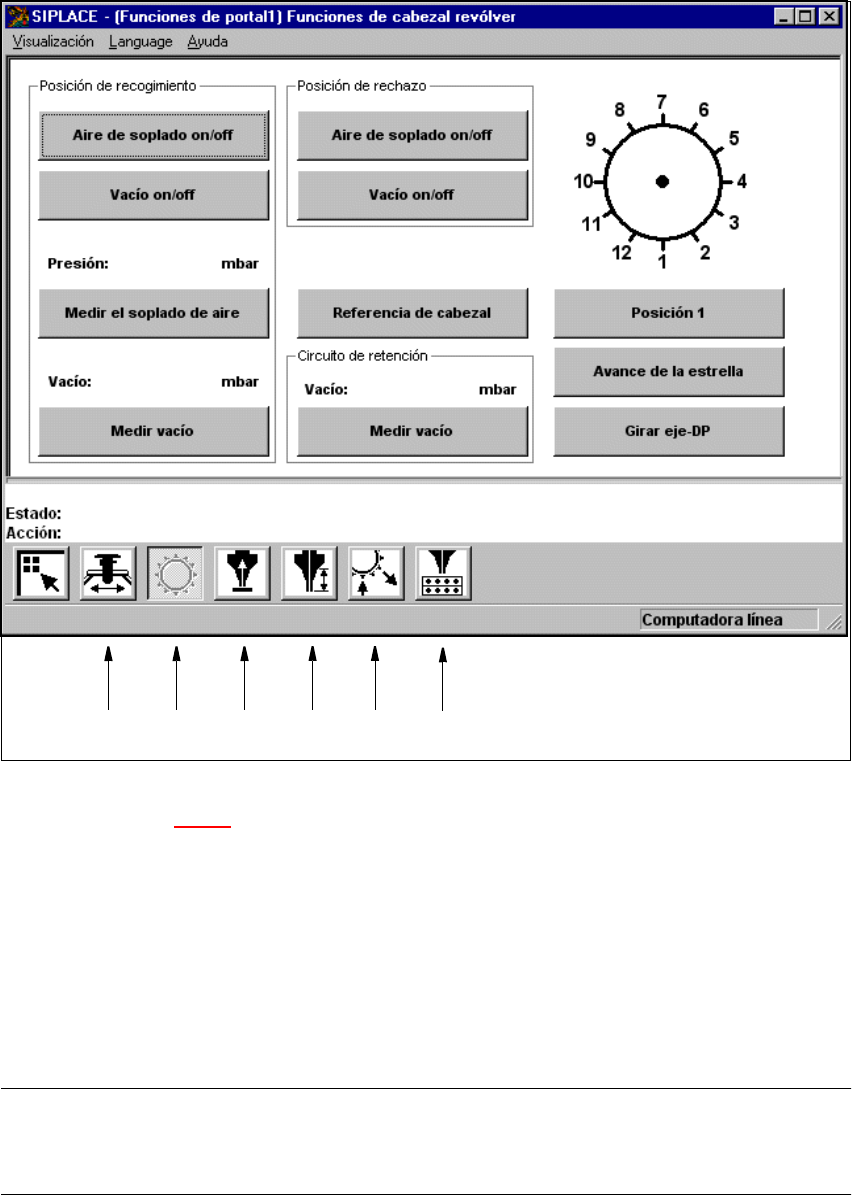

Fig. 5.2 - 1 Visualización "Funciones de cabezal revólver"
Leyenda de la fig. 5.2 - 1
(1) Funciones de portal
(2) Funciones de cabezal revólver
(3) Prueba de vacío cabezal revólver
(4) Desviación de pipetas cabezal revólver
(5) Configuración de pipetas cabezal revólver
(6) Configuración de cambiador de pipetas cabezal revólver
NOTA
Las posiciones actuales de los segmentos del cabezal revólver se visualizan en el gráfico situado
sobre el botón "Posición 1". 5
5 Funciones individuales Instrucciones de servicio SIPLACE S-23 HM
5.2 Funciones individuales portal Versión de software SR.406.xx Edición 02/00 ES
154
5.2.1.1 Funciones
En la visualización "Funciones de cabezal revólver" se ofrecen las funciones descritas a continua-
ción para probar el cabezal revólver. 5
– Prueba de vacío en la posición de recogimiento
– Prueba de vacío en la posición de rechazo
– Prueba de vacío en el circuito de retención
– Funciones de cabezal revólver
Haciendo clic sobre el botón correspondiente se activa la función deseada. 5
Aire de soplado on/off (campo "Posición de recogimiento") 5
Mediante esta función se activa o desactiva el aire de soplado de la pipeta que se encuentra en
la posición de recogimiento.
Å Haga clic sobre el botón Aire de soplado on/off del campo "Posición de recogimiento".
El aire de soplado se activa o desactiva.
Vacío on/off (campo "Posición de recogimiento") 5
Mediante esta función se activa o desactiva el vacío de la pipeta que se encuentra en la posición
de recogimiento.
Å Haga clic sobre el botón Vacío on/off del campo "Posición de recogimiento".
El vacío se activa o desactiva.
Medir el soplado de aire (campo "Posición de recogimiento") 5
Mediante esta función se mide el aire de soplado activado en la posición de recogimiento.
Å Active el aire de soplado (con ayuda de la función "Aire de soplado on/off" en el campo "Posi-
ción de recogimiento").
Å Haga clic sobre el botón Medir soplado de aire en el campo "Posición de recogimiento".
Se mide la presión del aire de soplado y el resultado se muestra en [mbar] sobre el botón.
NOTA
El valor mostrado después de una medición no corresponde al valor real en la pipeta.
Al realizar los ajustes deben determinarse los valores con un manómetro (véanse las instruccio-
nes de configuración o de servicio). 5
Medir vacío (campo "Posición de recogimiento") 5
Mediante esta función se mide el vacío activado en la posición de recogimiento.
Å Active el vacío (con ayuda de la función "Vacío on/off" en el campo "Posición de recogimiento").
Å Haga clic sobre el botón Medir vacío en el campo "Posición de recogimiento".
Se mide el vacío y el resultado se muestra en [mbar] sobre el botón.
