00191805-01 - 第163页
Instrucciones de ser vicio SIPLACE S -23 HM 5 Funciones individuales Versión de s oftware SR.406.xx Edición 02/00 ES 5.2 Funciones individuales portal 163 5.2.5.1 Funciones En la visualiz ación " Config urac ión de …
5 Funciones individuales Instrucciones de servicio SIPLACE S-23 HM
5.2 Funciones individuales portal Versión de software SR.406.xx Edición 02/00 ES
162
5.2.5 Visualización "Configuración de pipetas cabezal revólver"
5
Å Haga clic en la visualización actual de las Funciones individuales portal x sobre el icono .
El interfaz de usuario conmuta a la visualización "Configuración de pipetas cabezal revólver"
(véase fig. 5.2 - 6
).
5
Fig. 5.2 - 5 Visualización "Configuración de pipetas cabezal revólver"
5
Leyenda de la fig. 5.2 - 5
(1) El registro del segmento situado en la posición de cambio está de color azul claro.
(2) La flecha indica el número del segmento que se encuentra en la posición de cambio.
5
1 2
Instrucciones de servicio SIPLACE S-23 HM 5 Funciones individuales
Versión de software SR.406.xx Edición 02/00 ES 5.2 Funciones individuales portal
163
5.2.5.1 Funciones
En la visualización "Configuración de pipetas cabezal revólver" se ofrecen las funciones para mo-
dificar y confirmar la configuración de pipetas en el cabezal revólver. Haciendo clic sobre el botón
correspondiente se ejecuta la función deseada. 5
NOTA
Las funciones "Regresar", "Asumir", "Desechar" y "Reemplazar" sólo se pueden ejecutar si se
ha instalado un cambiador de pipetas y se ha configurado en las opciones de máquina.
Ajuste previo: 5
5
Una pipeta
Si se activa este botón, las funciones "Regresar", "Asumir", "Desechar" o "Reemplazar" sólo se
pueden ejecutar para una pipeta seleccionada. Después de haber solicitado una de estas funcio-
nes se presenta un cuadro de diálogo para introducir el número del segmento en el que se en-
cuentra la pipeta deseada.
Como dato predeterminado se ha registrado el número del segmento que se encuentra en estos
momentos en la posición de cambio (marca de flecha, véase fig. 5.2 - 5
). 5
Å Active el botón Una pipeta.
Å Haga clic sobre el botón para la función deseada.

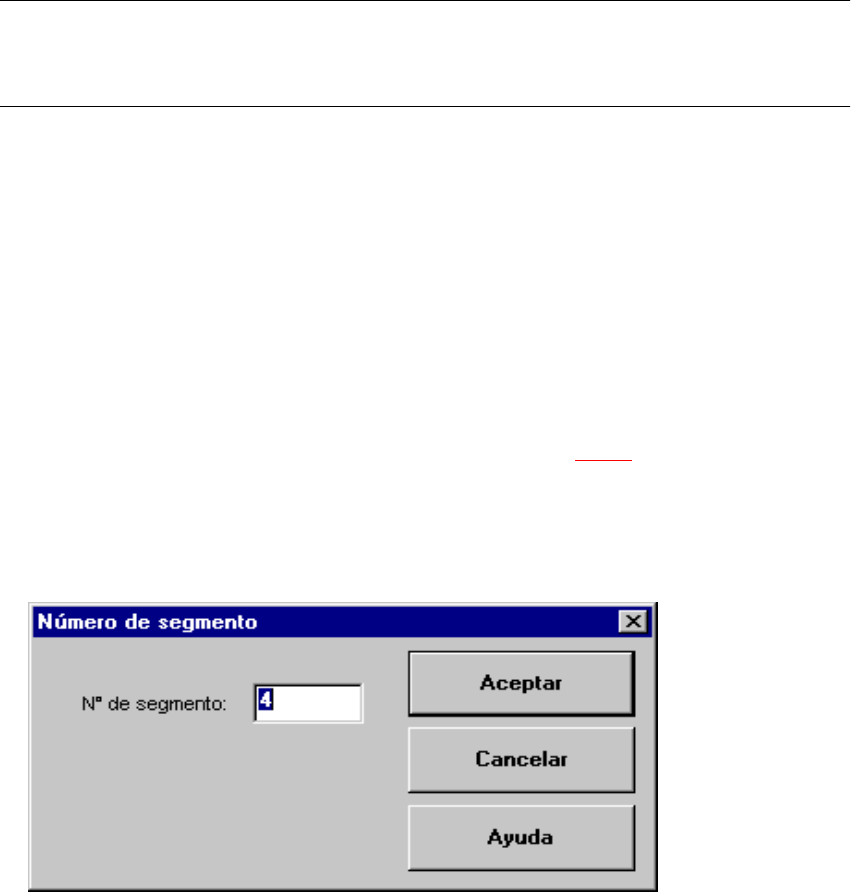

Se abre el siguiente cuadro de diálogo.
5
Å Introduzca en el campo de edición el número del segmento deseado y confirme la entrada con
Aceptar. La función se ejecuta con la pipeta seleccionada.
5
5 Funciones individuales Instrucciones de servicio SIPLACE S-23 HM
5.2 Funciones individuales portal Versión de software SR.406.xx Edición 02/00 ES
164
Todas pip.
Si se activa este botón, las funciones "Regresar", "Asumir" o "Desechar" se ejecutan con todas
las pipetas del cabezal revólver. 5
Å Active el botón Todas pip.
Å Haga clic sobre el botón para la función deseada.
La función se ejecuta con todas las pipetas del cabezal revólver.
Regresar 5
Con esta función se depositan las pipetas en el cargador prefijado para cada tipo de pipeta
correspondiente en el cambiador de pipetas (o se deposita la pipeta en el segmento seleccio-
nado).
Å Para ello, haga clic sobre el botón Regresar.
Si está activado el botón "Todas pip.", se ejecuta inmediatamente la función.
Si está activado el botón "Una pipeta", primero se abre el cuadro de diálogo para introducir el
número de segmento (véase pág. 163
).
Desechar 5
Con esta función se desechan todas las pipetas o la pipeta del segmento seleccionado en el
recipiente de rechazo.
Å Para ello, haga clic sobre el botón Desechar.
Si está activado el botón "Todas pip.", se ejecuta inmediatamente la función.
Si está activado el botón "Una pipeta", primero se abre el cuadro de diálogo para introducir el
número de segmento (véase pág. 163
).
Asumir 5
Con esta función se toman las pipetas predeterminadas en el sector de colocación actual de los
cargadores correspondientes (o se deposita la pipeta del segmento seleccionado).
Å Para ello, haga clic sobre el botón Asumir.
Si está activado el botón "Todas pip.", se ejecuta la función inmediatamente.
Si está activado el botón "Una pipeta", primero se abre el cuadro de diálogo para introducir el
número de segmento (véase pág. 163
).
Reemplazar 5
Con esta función se reemplaza la pipeta del segmento seleccionado por una pipeta del mismo
tipo.
Å Para ello, haga clic sobre el botón Reemplazar.
Se abre el cuadro de diálogo para introducir el número de segmento.
(En la página 163
se describe cómo continuar con el procedimiento).
